Disjoncteurs quadripolaires,4P
Les disjoncteurs quadripolaires permettent de protéger et de couper simultanément les trois phases et le neutre dans les installations triphasées. Ils sont utilisés pour sécuriser les circuits de distribution et offrir une protection adaptée contre les surcharges et les courts-circuits, tout en facilitant l’isolement complet d’une ligne. Leur format modulaire s’intègre facilement dans un tableau électrique.
Le choix d’un modèle dépend principalement du courant nominal, du pouvoir de coupure, de la courbe de déclenchement et du nombre de modules disponibles dans le tableau. Il faut aussi vérifier la tension d’utilisation, le type de raccordement et, selon l’application, la présence d’un neutre protégé ou non. Pour une sélection pertinente, il est recommandé d’adapter le disjoncteur à la section des conducteurs, au type de charge et au niveau de protection recherché.
Ces appareils sont couramment employés pour des circuits de distribution, des départs triphasés, des équipements de puissance et des installations nécessitant une coupure simultanée des quatre pôles. Avant intervention, l’alimentation doit être mise hors tension et le montage réalisé par une personne qualifiée, afin de garantir un câblage correct et une protection efficace de l’installation.
Marques
HAGERHAGER 31
Disjoncteur 20A courbe C 3P+N 3kA quickconnect MWS620A
In stock
25.64€ HTVADisjoncteur modulaire 3P+N 20 A courbe C, 3 kA, format 4 modules avec raccordement neutre et technologie quickconnect, pour protection des circuits triphasés en tableau électrique.
Disjoncteur 25A courbe C 3P+N 3kA 4 modules MWN625A
In stock
25.90€ HTVADisjoncteur modulaire 25 A courbe C, 3P+N, 4 modules, pouvoir de coupure 3 kA, pour protection des circuits triphasés avec neutre, montage sur rail DIN.
Disjoncteur 3P+N 25A courbe C 3kA quickconnect MWS625A
In stock
25.90€ HTVADisjoncteur modulaire 3P+N 25 A courbe C, 3 kA, à raccordement neutre et connexion quickconnect, pour protection triphasée des circuits en tableau électrique.
Disjoncteur 3P+N courbe C 40A 3kA Quickconnect MWS640A
In stock
28.19€ HTVADisjoncteur modulaire 3P+N 40 A courbe C, pouvoir de coupure 3 kA, 4 modules, raccordement neutre, technologie Quickconnect, pour protection et distribution électrique en 400 V AC.
Disjoncteur 4 pôles 16A courbe C 10kA NCN416
In stock
93.73€ HTVADisjoncteur modulaire 4 pôles 16 A courbe C, pouvoir de coupure 10 kA, pour protection et distribution électrique en tableau. Format 4 modules, alimentation AC 400 V, raccordement jusqu’à 35 mm².
Disjoncteur 4 pôles 20A courbe D 10kA 4 modules NDN420
In stock
104.33€ HTVADisjoncteur modulaire 4 pôles 20 A courbe D, pouvoir de coupure 10 kA, format 4 modules, pour la protection et la distribution des circuits triphasés en tableaux électriques.
Disjoncteur 4 pôles 6A courbe C 6kA MCA406
Rupture de stock
61.46€ HTVADisjoncteur modulaire 4 pôles 6 A courbe C, pouvoir de coupure 6 kA, conçu pour la protection et la distribution des circuits triphasés en tableau électrique.
Disjoncteur 4 pôles courbe C 25A 6kA 4 modules MCA425
In stock
59.26€ HTVADisjoncteur modulaire 4 pôles courbe C, 25 A, pouvoir de coupure 6 kA, format 4 modules, pour protection et distribution des circuits triphasés en tableaux électriques.
Disjoncteur 4 pôles courbe C 63A 6kA 4 modules MCA463
Rupture de stock
126.35€ HTVADisjoncteur modulaire 4 pôles courbe C 63 A, pouvoir de coupure 6 kA, 4 modules, pour protection et distribution électrique en triphasé 400 V.
Disjoncteur 4P courbe C 50A 6kA 4 modules MCA450
In stock
105.71€ HTVADisjoncteur modulaire 4 pôles 50 A courbe C, pouvoir de coupure 6 kA, format 4 modules. Conçu pour la protection et la distribution électrique en tableaux 400 V.
Disjoncteur 80A 4 pôles courbe C 15kA HMC480
Rupture de stock
438.97€ HTVADisjoncteur modulaire 4 pôles 80 A courbe C, pouvoir de coupure 15 kA, idéal pour la protection et la distribution des circuits triphasés jusqu’à 415 V.
Disjoncteur courbe C 16A 3P+N 3kA quickconnect MWS616A
In stock
25.64€ HTVADisjoncteur modulaire 4P 16 A courbe C, 3 kA, avec neutre raccordé, technologie quickconnect, pour protection et distribution en tableau 400 V AC.
Disjoncteur courbe C 20A 4 pôles 10kA 4 modules NCN420
In stock
93.73€ HTVADisjoncteur modulaire courbe C 20 A à 4 pôles, 10 kA, format 4 modules. Protection quadripolaire pour installations 400 V AC, avec raccordement de conducteurs jusqu’à 35 mm².
Disjoncteur courbe C 20A 4P 6kA 4 modules MCA420
In stock
59.26€ HTVADisjoncteur modulaire quadripolaire 20 A courbe C, 4 modules, pouvoir de coupure 6 kA à 400 V. Idéal pour la protection et la distribution des circuits triphasés.
Disjoncteur courbe C 25A 4 pôles 10kA 4 modules NCN425
In stock
93.73€ HTVADisjoncteur modulaire 4 pôles courbe C 25 A, 10 kA, 4 modules, pour protection et distribution en tableau électrique triphasé avec neutre, tension 400 V AC.
Disjoncteur courbe C 4 pôles 10A 6kA 4 modules MCA410
In stock
59.26€ HTVADisjoncteur modulaire 4 pôles 10 A courbe C, pouvoir de coupure 6 kA, format 4 modules, pour protection et distribution des circuits triphasés jusqu’à 400 V.
Disjoncteur courbe C 4 pôles 32A 6kA 4 modules MCA432
In stock
59.26€ HTVADisjoncteur modulaire 4 pôles courbe C 32 A, pouvoir de coupure 6 kA, format 4 modules, pour la protection et la distribution des circuits triphasés.
Disjoncteur courbe C 40A 3P+N 3kA 4 modules MWN640A
In stock
28.19€ HTVADisjoncteur modulaire 3P+N 40 A courbe C, 4 modules, pouvoir de coupure 3 kA, pour protection et distribution des circuits en tableau électrique.

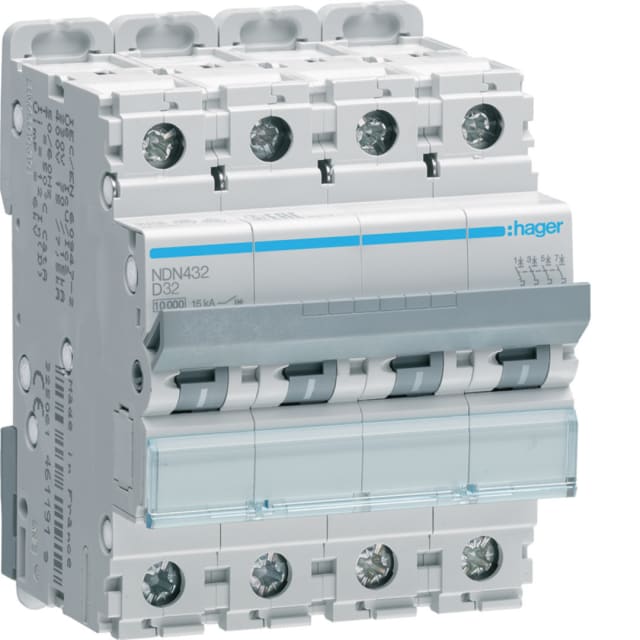

Disjoncteur courbe D 4 pôles 32A 10kA NDN432
In stock
104.33€ HTVA
Disjoncteur courbe D tétrapolaire 63A 10kA NDN463
In stock
218.34€ HTVADisjoncteur tétrapolaire courbe D 63 A, pouvoir de coupure 10 kA, conçu pour la protection des circuits triphasés jusqu’à 400 V. Format 4 modules, 4 pôles protégés.
Disjoncteur phase neutre 32A courbe C 3P+N MWS632A
In stock
25.90€ HTVADisjoncteur modulaire 4 pôles 32 A courbe C, avec neutre, pour protection des circuits en 400 V. Pouvoir de coupure 3 kA, format 4 modules, raccordement jusqu’à 35 mm².
Disjoncteur tétrapolaire 16A courbe D 10kA 4 modules NDN416
In stock
104.33€ HTVADisjoncteur tétrapolaire 16 A courbe D, pouvoir de coupure 10 kA, format 4 modules. Conçu pour les circuits à forts appels de courant, en installation 400 V AC.
Disjoncteur tétrapolaire 25A courbe D 10kA NDN425
In stock
104.33€ HTVADisjoncteur tétrapolaire 25 A courbe D, pouvoir de coupure 10 kA, format 4 modules. Idéal pour la protection et la distribution des circuits triphasés 400 V.
Disjoncteur tétrapolaire courbe C 16A 3kA MWN616A
In stock
25.64€ HTVADisjoncteur tétrapolaire 16 A courbe C, 4P, pouvoir de coupure 3 kA, pour réseaux AC 400 V. Format 4 modules, neutre raccordable, protection de 3 pôles.
Comment choisir le bon calibre pour un départ triphasé avec neutre ?
Choisissez un calibre adapté au courant du circuit et à la section des conducteurs. En pratique, on trouve souvent des modèles de 10 A à 63 A pour les départs modulaires, et jusqu’à 80 A ou 100 A pour des besoins plus importants. Le calibre doit rester cohérent avec la charge réellement alimentée.
Quelle courbe choisir entre B, C et D ?
La courbe C convient à la plupart des usages courants avec appels de courant modérés. La courbe B est plus sensible, utile pour des circuits peu inductifs. La courbe D est à privilégier pour des charges avec fort courant d’appel, comme certains moteurs ou équipements de puissance.
Quel pouvoir de coupure faut-il regarder avant d’acheter ?
Il faut choisir un pouvoir de coupure supérieur au courant de court-circuit probable de l’installation. Pour un tableau domestique ou tertiaire simple, on voit souvent 3 kA à 6 kA. En environnement plus exigeant, 10 kA, 15 kA ou davantage peuvent être nécessaires.
Quelle différence entre 4 pôles protégés et neutre simplement raccordé ?
Avec 4 pôles protégés, chaque conducteur est coupé et protégé, y compris le neutre. Avec un neutre raccordé mais non protégé, le neutre est bien coupé en même temps, mais la protection concerne surtout les phases. Le choix dépend du schéma de distribution et du niveau de sécurité recherché.
Combien de modules faut-il prévoir dans le tableau ?
La majorité des modèles compacts occupent 4 modules, mais certains appareils plus puissants ou à pouvoir de coupure élevé peuvent prendre 6 ou 8 modules. Vérifiez l’encombrement avant achat, surtout si le tableau est déjà bien rempli.
À quoi sert un appareil 4 pôles ?
Il sert à couper simultanément les trois phases et le neutre d’un circuit triphasé. C’est utile pour isoler complètement une ligne, sécuriser une intervention ou protéger une distribution alimentée en 400 V.
Peut-on l’utiliser pour une installation monophasée ?
Ce n’est pas son usage le plus courant. Il est surtout prévu pour le triphasé avec neutre. Pour un circuit monophasé, un appareil bipolaire ou un modèle mieux adapté est généralement plus pertinent.
Quelle intensité choisir pour un usage courant : 16 A, 20 A, 32 A ou 63 A ?
16 A et 20 A conviennent souvent à des départs légers ou intermédiaires, 25 A à 32 A à des circuits plus chargés, et 40 A à 63 A à des distributions plus importantes. Le bon choix dépend de la puissance à alimenter et du dimensionnement des câbles.
Quelle tension faut-il vérifier avant installation ?
Vérifiez la tension nominale de l’appareil et celle du réseau, le plus souvent 400 V en triphasé. Il faut aussi s’assurer de la compatibilité avec le type de courant et le mode de raccordement du tableau.
Faut-il faire installer ce type d’appareil par un professionnel ?
Oui, c’est fortement recommandé. La mise hors tension, le serrage des bornes, le respect des sections de câbles et le bon repérage des phases sont essentiels pour éviter un mauvais câblage ou un défaut de protection.
