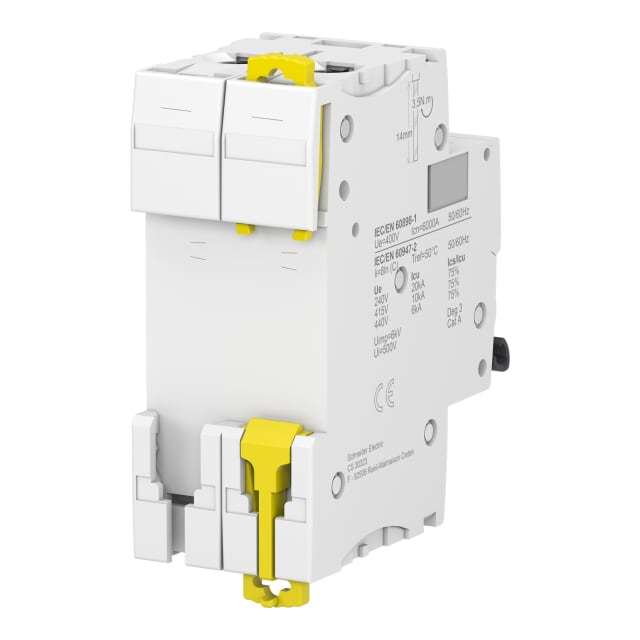

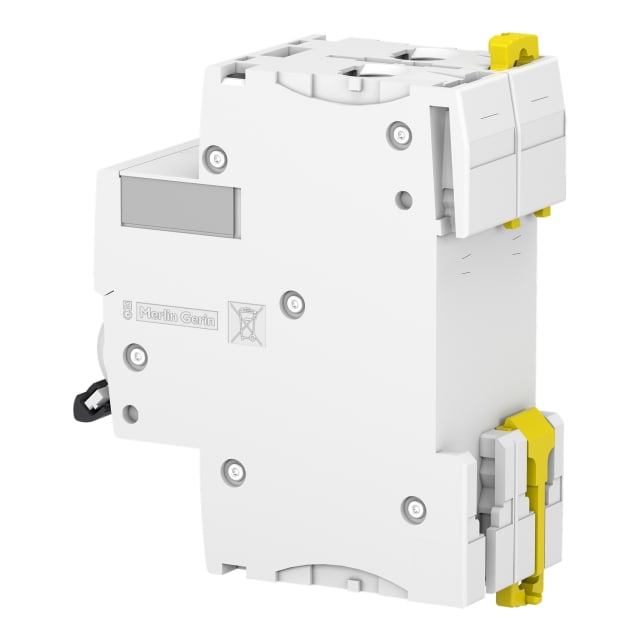

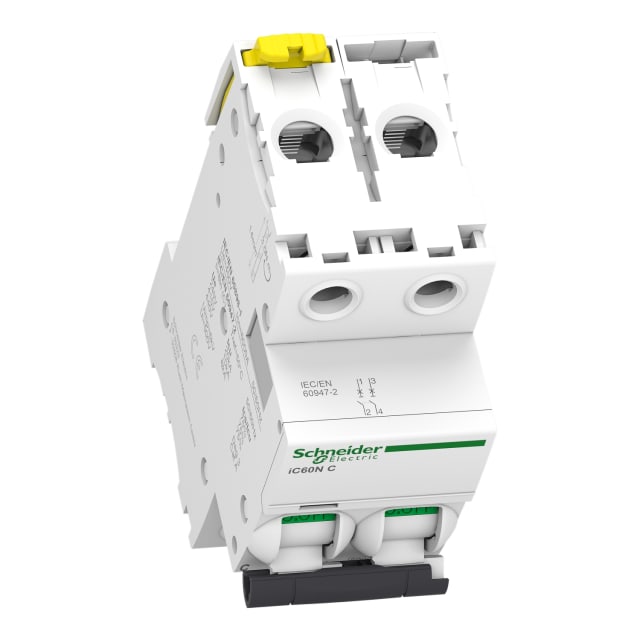

Disjoncteur miniature 2P 50A courbe C iC60N A9F79250

Disjoncteur miniature 2P 50A courbe C pour la protection des circuits

Ce disjoncteur miniature 2P 50A courbe C de la gamme Acti9 iC60N est conçu pour assurer la protection des circuits contre les surcharges et les courts-circuits. Avec ses 2 pôles protégés, il convient aux installations nécessitant une coupure bipolaire nette et une protection modulaire performante dans un tableau électrique. Son calibre de 50 A le destine aux lignes de puissance adaptées à cette intensité, avec une courbe C bien adaptée aux circuits présentant un courant d’appel modéré.

Pouvoir de coupure adapté aux tableaux de distribution

Ce modèle offre un pouvoir de coupure assigné de 6 kA selon EN 60898 à 230 V et à 400 V, ainsi qu’un pouvoir de coupure Icu jusqu’à 20 kA à 230 V et 10 kA à 400 V selon IEC 60947-2. Cette configuration permet son intégration aussi bien dans des environnements de distribution classiques que dans des applications où un niveau de tenue au court-circuit plus élevé est recherché. La classe de limitation énergétique 3 contribue en outre à mieux contenir l’énergie laissée passer en cas de défaut.

Courbe C 50A pour les circuits avec appels de courant modérés

La courbe de déclenchement C est particulièrement indiquée pour des circuits susceptibles de supporter des pointes de courant au démarrage, comme certains équipements électriques, alimentations, petits moteurs ou charges mixtes. En 50 A, ce disjoncteur modulaire répond aux besoins de protection de départs de puissance tout en conservant une logique de déclenchement compatible avec les usages courants en distribution électrique basse tension AC/DC de 50 à 60 Hz.

Format modulaire compact et pose simple sur rail DIN

Avec une largeur de 2 modules, ce disjoncteur bipolaire permet une implantation rationnelle dans le coffret ou le tableau. Son encombrement facilite la composition de rangées propres et lisibles, notamment lorsque plusieurs protections doivent cohabiter dans un espace limité. Le produit est prévu pour un montage modulaire sur rail DIN, avec possibilité d’alimentation par le haut ou par le bas, ce qui simplifie l’organisation du câblage selon l’architecture de l’installation.

Connexion pratique pour conducteurs rigides et souples

Ce disjoncteur accepte des sections de conducteurs monofilaire de 1 à 35 mm² et multifilaire de 1 à 25 mm², ce qui lui donne une bonne polyvalence au moment du raccordement. Il s’intègre ainsi facilement dans de nombreuses configurations de câblage en tableau. Pour les intensités de cette plage, la conception des bornes est pensée pour recevoir des conducteurs de section conséquente, ce qui est particulièrement utile sur des départs de distribution ou des circuits fortement sollicités.

Sécurité d’exploitation et maintenance facilitée

La gamme Acti9 iC60N se distingue par des fonctions pratiques pour l’exploitation. L’indication mécanique de déclenchement permet d’identifier rapidement un départ en défaut, ce qui réduit le temps d’intervention. L’indication positive d’ouverture par repère vert confirme l’ouverture physique des contacts pour travailler plus sereinement en aval. Les bornes isolées IP20 participent également à une manipulation plus sûre à l’intérieur du tableau.

Conçu pour les environnements techniques exigeants

Ce modèle présente une tension d’isolement Ui de 500 V, une tenue aux chocs Uimp de 6 kV, un degré de pollution 3 et une catégorie de surtension IV. Ces caractéristiques en font un appareil adapté aux environnements électriques demandant une bonne tenue d’isolement et une protection cohérente dans le temps. Son fonctionnement est prévu sur une large plage de température ambiante de -35 à 70 °C, un point important pour les armoires et coffrets installés dans des conditions variables.

Un choix pertinent pour compléter une distribution modulaire Acti9

Ce disjoncteur miniature 2P 50A courbe C s’intègre naturellement dans un ensemble de protection et de distribution modulaire de la série Acti9 iC60N. Il peut recevoir des dispositifs additionnels compatibles, ce qui permet de faire évoluer le tableau selon les besoins de signalisation, de déclenchement ou d’architecture de protection. Pour un achat sans ambiguïté, ce modèle correspond bien à un disjoncteur bipolaire 50 A à courbe C, en format 2 modules, destiné à la protection modulaire des circuits électriques.
