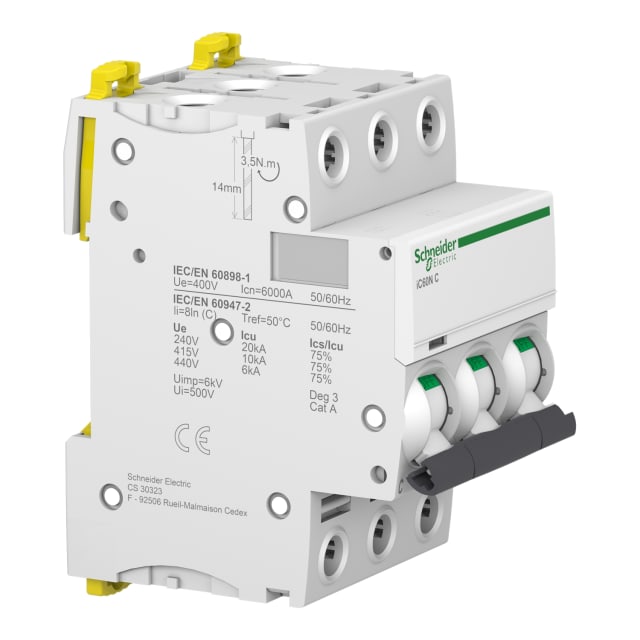

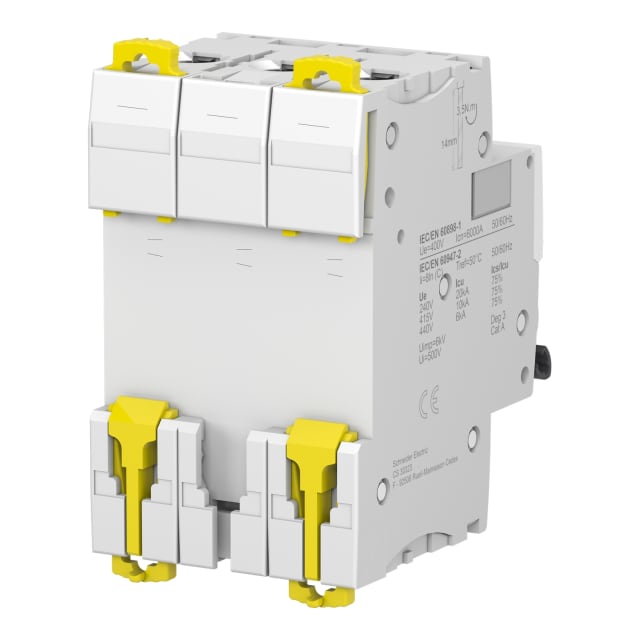

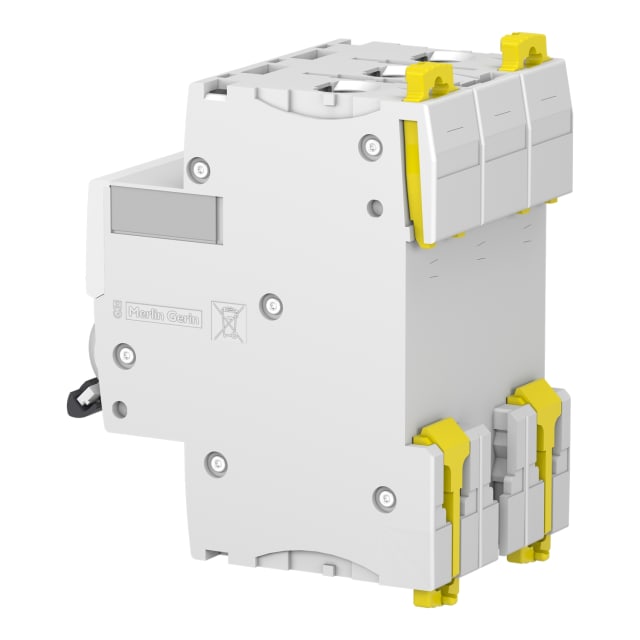

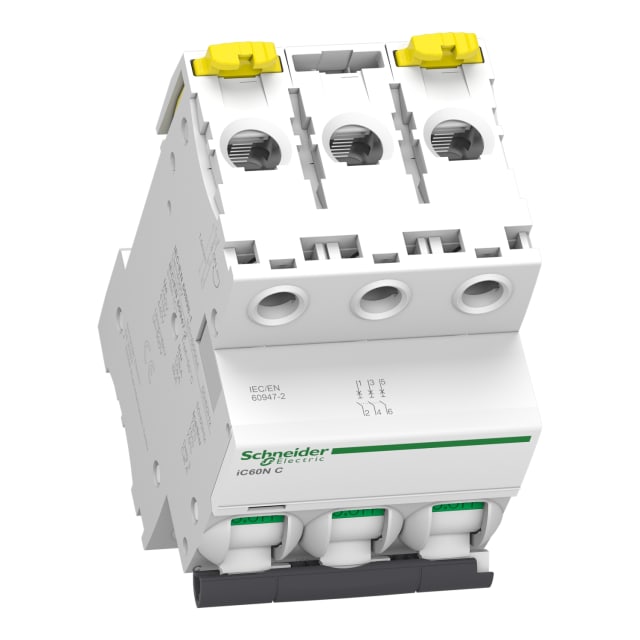

Disjoncteur tripolaire 50A courbe C iC60N A9F79350

Disjoncteur tripolaire 50A courbe C pour la protection des circuits triphasés

Ce disjoncteur tripolaire 50A courbe C de la gamme Acti9 iC60N est conçu pour assurer la protection des circuits triphasés contre les surcharges et les courts-circuits. Avec ses 3 pôles protégés, il convient aux tableaux de distribution où la continuité de protection sur chaque phase est essentielle. Son calibre 50 A le destine aux départs de puissance adaptés à cette intensité, tandis que la courbe C permet de supporter les appels de courant modérés au démarrage, fréquents sur de nombreux équipements techniques.

Courbe C adaptée aux usages tertiaires, techniques et industriels légers

La courbe de déclenchement C représente un choix pertinent pour les circuits alimentant des charges présentant un courant d’appel au démarrage, comme certains moteurs, équipements électromécaniques, auxiliaires de ventilation, pompes ou lignes techniques. Elle permet d’éviter les déclenchements intempestifs tout en conservant une protection efficace du départ électrique. Ce positionnement en fait un disjoncteur modulaire particulièrement intéressant pour les installations où la stabilité d’exploitation doit aller de pair avec une protection nette et sélective du circuit.

Pouvoir de coupure dimensionné pour une protection modulaire performante

Ce modèle dispose d’un pouvoir de coupure assigné de 6 kA selon EN 60898 à 230 V et à 400 V, ainsi que d’un Icu pouvant atteindre 10 kA à 400 V selon IEC 60947-2. Cette configuration permet son intégration dans de nombreuses architectures de tableaux modulaires, avec un niveau de protection adapté aux environnements de distribution basse tension courants. Sa classe de limitation énergétique 3 contribue à réduire les effets du court-circuit sur les équipements situés en aval, un point important pour préserver l’installation et limiter les contraintes thermiques et électrodynamiques.

Format 3 modules pour une integration claire dans le tableau electrique

Avec une largeur de 3 unités de division, ce disjoncteur tripolaire s’intègre proprement sur rail DIN dans les coffrets et tableaux de distribution. Son encombrement modulaire facilite l’implantation des protections lorsque l’espace disponible doit être optimisé sans compromettre la lisibilité du câblage. Il accepte des conducteurs monofilares de 1 à 35 mm² et des conducteurs multifilaires de 1 à 25 mm², ce qui simplifie le raccordement sur une large variété de sections utilisées en distribution électrique.

Concu pour la maintenance et la lecture rapide de l etat du circuit

La gamme Acti9 iC60N est appréciée pour ses fonctions de lecture visuelle utiles dans les opérations de maintenance. L’indication de défaut facilite l’identification du circuit concerné en cas de déclenchement, ce qui permet d’accélérer le diagnostic dans le tableau. L’indication de séparation physique des contacts apporte également une information claire pour les interventions en aval. Ces éléments sont particulièrement utiles dans les installations techniques où le repérage rapide des départs et l’efficacité d’intervention comptent au quotidien.

Tenue electrique et compatibilite avec les environnements exigeants

Ce disjoncteur est prévu pour une tension de dimensionnement de 400 V, avec une tension d’isolement Ui de 500 V et une tenue aux chocs Uimp de 6 kV. Sa catégorie de surtension 4 et son degré de pollution 3 le rendent adapté aux environnements de distribution où les contraintes électriques imposent un appareillage correctement dimensionné. Son fonctionnement en AC/DC et sa fréquence 50 à 60 Hz élargissent encore son champ d’utilisation dans les installations techniques nécessitant un appareil modulaire polyvalent.

Un choix pertinent pour tableaux de distribution et extensions d installation

Ce disjoncteur modulaire 3P 50A convient aussi bien à la création d’un nouveau tableau qu’au renforcement d’une distribution existante. L’absence de neutre raccordé en fait une solution dédiée aux circuits tripolaires purs. La possibilité d’ajouter des dispositifs supplémentaires permet d’envisager des montages évolutifs selon les besoins du tableau. Pour l’installateur comme pour l’acheteur technique, ce modèle apporte une réponse précise lorsqu’il faut sélectionner un disjoncteur tripolaire 50A courbe C compact, lisible et cohérent avec une distribution modulaire professionnelle.
