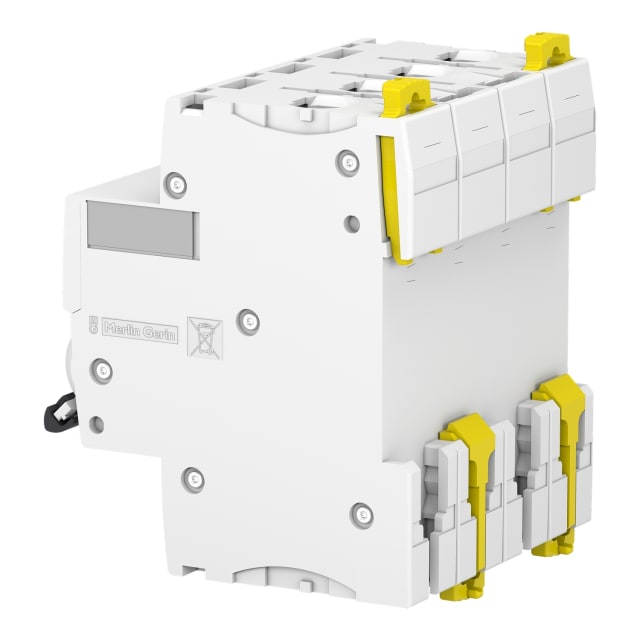

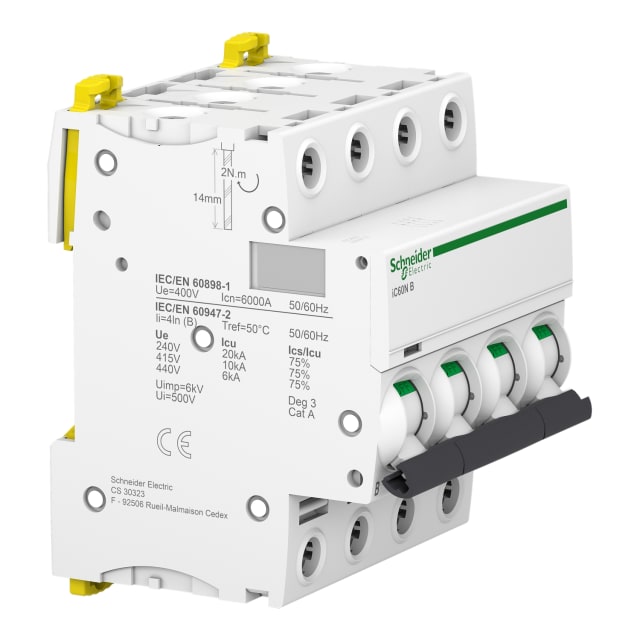

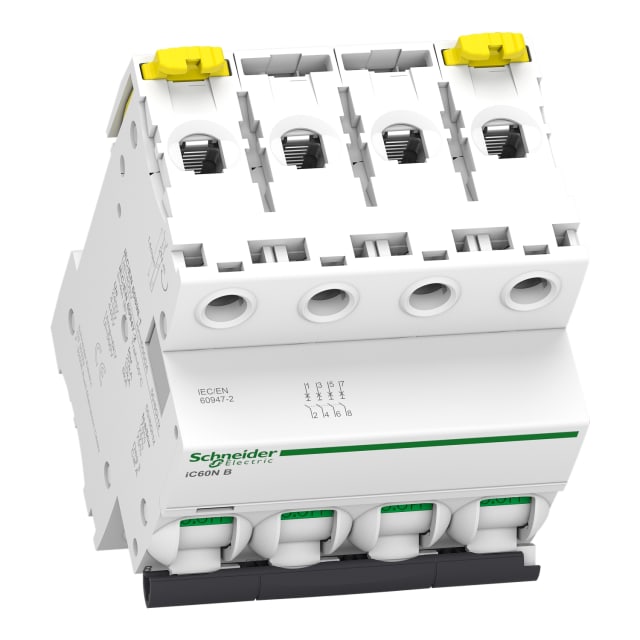

Disjoncteur miniature 4P 10A courbe B A9F78410

Disjoncteur miniature 4P 10A courbe B pour la protection des circuits triphasés

Ce disjoncteur miniature 4P 10A courbe B de la gamme Acti9 iC60N est conçu pour assurer la protection des circuits contre les surcharges et les courts-circuits en distribution électrique modulaire. Avec ses 4 pôles protégés, il convient aux installations triphasées avec coupure simultanée des quatre conducteurs. Son calibre 10 A permet de sécuriser des départs de faible intensité tout en conservant une excellente sélectivité d’usage dans les tableaux électriques.

Courbe B adaptée aux circuits à faible courant d’appel

La courbe de déclenchement B est particulièrement indiquée pour les circuits présentant de faibles pointes de démarrage. Elle convient notamment aux lignes d’éclairage, aux circuits de commande, aux usages tertiaires et à certains équipements sensibles où un déclenchement précis est recherché. Ce positionnement technique aide à limiter les déclenchements inadaptés tout en maintenant une protection efficace des conducteurs et des équipements en aval.

Pouvoir de coupure 6 kA selon EN 60898 et jusqu’à 10 kA selon IEC 60947-2

Ce modèle offre un pouvoir de coupure assigné de 6 kA à 230 V et 400 V selon EN 60898, ainsi qu’un pouvoir de coupure Icu de 10 kA à 400 V selon IEC 60947-2. Cette configuration le rend adapté à de nombreuses applications en tableau modulaire où une protection compacte, normée et clairement dimensionnée est attendue. Sa classe de limitation énergétique 3 contribue à mieux contenir l’énergie laissée passer en cas de défaut, ce qui participe à la protection des circuits en aval.

Format modulaire 4P simple à intégrer dans un coffret ou tableau

Avec une largeur de 4 modules, ce disjoncteur quadripolaire s’intègre facilement dans les coffrets et tableaux de distribution. Son raccordement accepte des conducteurs monofilaires de 1 à 25 mm² et des conducteurs multifilaires de 1 à 16 mm², ce qui facilite son adaptation aux configurations courantes en installation neuve comme en rénovation. Son indice de protection IP20 répond aux exigences d’un appareillage modulaire destiné à être monté dans une enveloppe adaptée.

Conçu pour les environnements techniques exigeants

Ce disjoncteur 4P 10A fonctionne en AC/DC, avec une tension assignée de 400 V, une tension d’isolement Ui de 500 V et une tenue aux chocs Uimp de 6 kV. Sa catégorie de surtension 4 et son degré de pollution 3 en font un appareil pensé pour une exploitation en environnement électrique structuré. Il conserve ses performances dans une plage de température étendue de -35 à 70 °C, un atout utile pour les tableaux exposés à des conditions d’exploitation variables.

Protection modulaire adaptée à la maintenance et à l’évolution du tableau

Ce disjoncteur miniature accepte l’ajout de dispositifs supplémentaires, ce qui permet de faire évoluer plus facilement le tableau selon les besoins de signalisation, de commande ou d’auxiliaires. Ce point est particulièrement intéressant pour les installations où la lisibilité du tableau, la modularité et l’organisation des départs comptent autant que la protection elle-même. Sa puissance dissipée de 2,3 W reste cohérente avec une intégration en rangée modulaire maîtrisée.

Un choix pertinent pour tableau électrique, coffret de distribution et départs spécialisés

Pour un besoin de disjoncteur modulaire quadripolaire 10 A courbe B, cette version Acti9 iC60N apporte une réponse claire, technique et adaptée aux circuits nécessitant une protection sur 4 pôles. Elle trouve naturellement sa place dans les tableaux de protections et de distribution électrique, sur des départs triphasés à faible intensité, dans les ensembles tertiaires, techniques ou industriels où l’encombrement, la cohérence de gamme et la précision du déclenchement sont des critères déterminants.
