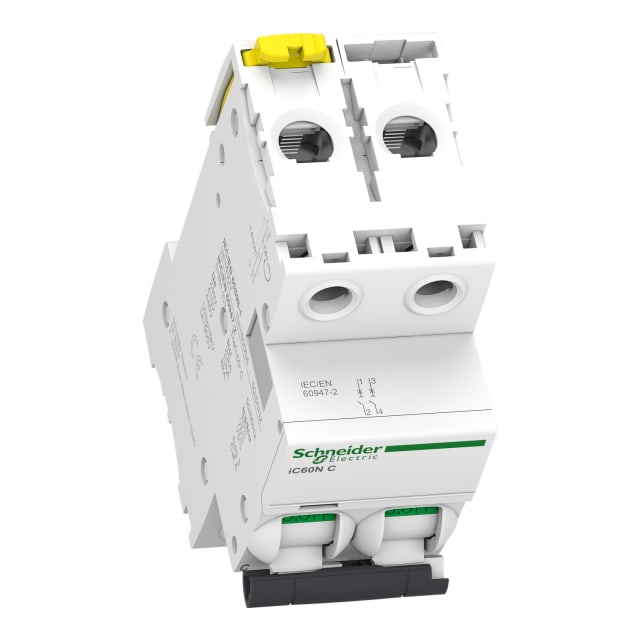

Disjoncteur miniature 2P 63A courbe C iC60N A9F79263

Disjoncteur miniature 2P 63A courbe C pour protection modulaire de forte intensité

Ce disjoncteur miniature 2P 63A courbe C de la gamme Acti9 iC60N est conçu pour la protection des circuits contre les surcharges et les courts-circuits en tableau électrique. Avec ses 2 pôles protégés, il assure une coupure bipolaire adaptée aux installations où la protection simultanée des deux conducteurs est recherchée. Son calibre 63 A le destine aux départs de puissance, tandis que sa courbe C convient aux circuits présentant un courant d’appel modéré.

Courbe C et déclenchement thermique-magnétique pour circuits techniques

Équipé d’un déclencheur thermique-magnétique, ce modèle combine la protection contre les surcharges prolongées et la réaction rapide en cas de court-circuit. La courbe C est particulièrement indiquée pour les lignes alimentant des équipements avec pointes de courant au démarrage, tout en conservant une protection précise du circuit. Cette configuration en fait un choix pertinent pour de nombreux usages en distribution modulaire, en résidentiel technique comme en environnement tertiaire.

Pouvoir de coupure adapté à la distribution modulaire

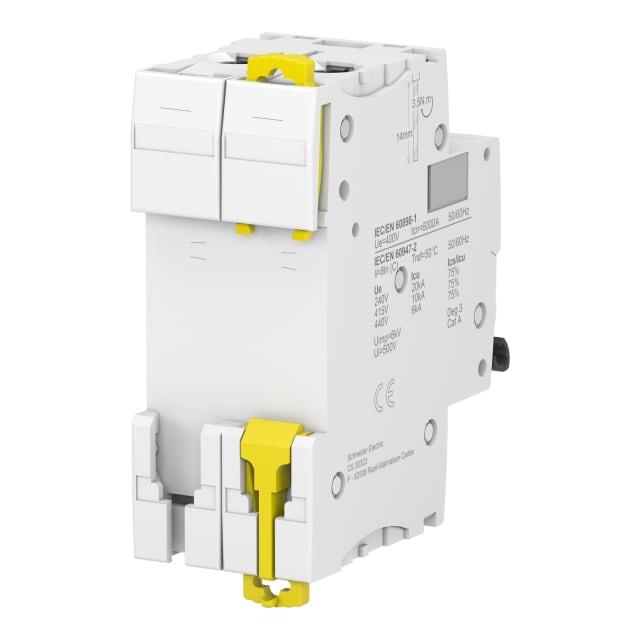

Ce disjoncteur offre un pouvoir de coupure assigné de 6 kA selon EN 60898-1 à 230 V et à 400 V, avec un Icu pouvant atteindre 20 kA à 220…240 V AC et 10 kA à 380…415 V AC selon IEC 60947-2. Il convient ainsi aux installations nécessitant un appareillage modulaire capable d’absorber efficacement les défauts de court-circuit. Sa classe de limitation énergétique 3 contribue également à réduire les contraintes subies par les équipements placés en aval.

Format compact 2 modules pour intégration sur rail DIN

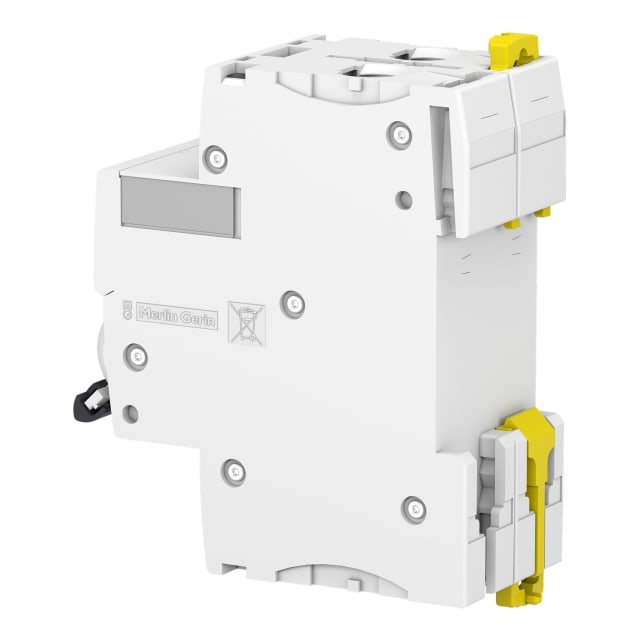

Prévu pour une pose fixe sur rail DIN, ce disjoncteur bipolaire occupe 4 pas de 9 mm, soit une largeur de 36 mm. Ce format compact facilite son intégration dans les coffrets et tableaux lorsque l’optimisation de l’encombrement est importante. Il accepte aussi l’alimentation par peigne ou bloc de distribution, en haut ou en bas, ce qui simplifie l’organisation du câblage et l’adaptation à l’architecture du tableau.

Raccordement pratique pour sections de câble courantes en tableau

Le raccordement s’effectue sur borne simple, avec compatibilité pour conducteurs rigides de 1 à 35 mm² et conducteurs souples de 1 à 25 mm². Cette plage permet de couvrir des sections fréquemment rencontrées sur des circuits de distribution de 63 A. Le produit s’intègre donc facilement dans une logique de câblage modulaire professionnelle, tout en restant cohérent avec les besoins de puissance et de continuité de service d’un départ protégé en 2 pôles.

Sécurité d’exploitation et visibilité en maintenance

Ce modèle intègre un indicateur de déclenchement local pour repérer plus rapidement un départ en défaut. Il bénéficie également d’une coupure pleinement apparente, utile pour les opérations de maintenance et d’intervention sur le circuit en aval. Son aptitude au sectionnement, sa catégorie de surtension IV, son niveau de pollution 3 et sa tenue aux chocs de 6 kV renforcent son intérêt dans les tableaux exposés à des contraintes d’exploitation plus exigeantes.

Caractéristiques d’environnement et usages en conditions étendues

Ce disjoncteur miniature 2P 63A fonctionne sur réseaux AC/DC en 50/60 Hz, avec une tension assignée de 400 V et une tension d’isolement Ui de 500 V. Il supporte une plage de température de fonctionnement étendue de -35 à 70 °C, avec un indice de protection IP20. Ces caractéristiques le rendent adapté aux installations électriques modulaires demandant une bonne tenue en service, y compris dans des environnements techniques où la stabilité des performances de protection est essentielle.
