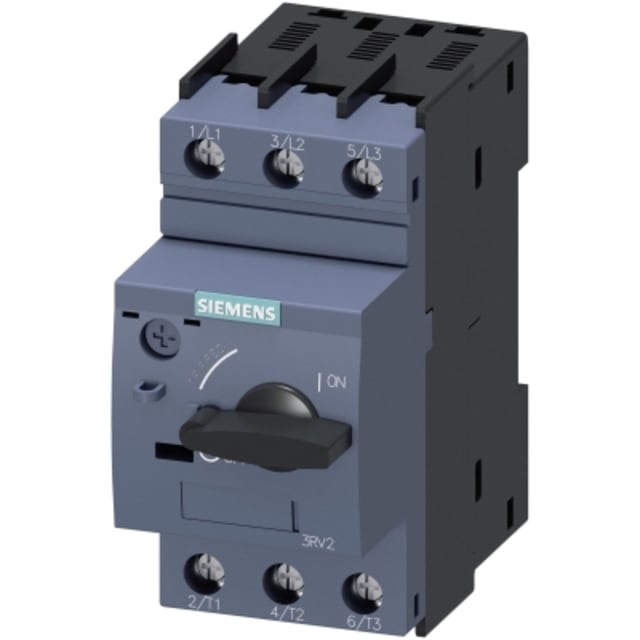

Disjoncteur moteur magnétothermique 0,55-0,8A 3RV20110HA10

Protection moteur magnétothermique précise pour faibles intensités

Ce disjoncteur moteur magnétothermique est conçu pour la protection des moteurs triphasés de faible puissance avec une plage de réglage de surcharge de 0,55 à 0,8 A. Il convient particulièrement aux applications où le calibre doit être ajusté avec précision afin d’adapter la protection au courant nominal du moteur. Son déclenchement de court-circuit est donné pour 10 A, ce qui permet d’assurer une coupure rapide en cas de défaut franc tout en conservant une protection thermique adaptée au fonctionnement moteur.

Adapté à la commande et à la protection des petits moteurs

Avec une puissance de service de 0,12 kW à 230 V AC-3 et 0,18 kW à 400 V AC-3, ce modèle répond aux besoins des installations intégrant de petits moteurs, notamment dans les coffrets de commande, automatismes, petits ensembles de ventilation, convoyage léger ou auxiliaires de machines. Sa sensibilité aux chutes de phase apporte une protection supplémentaire utile pour limiter les risques d’échauffement anormal du moteur en cas de défaut sur une phase.

Déclenchement magnétothermique pour surcharge et court-circuit

Le principe magnétothermique combine deux fonctions essentielles dans un seul appareil. La protection thermique surveille les surcharges prolongées, tandis que la partie magnétique agit instantanément en cas de court-circuit. Cette double action simplifie l’intégration dans l’armoire électrique et permet de protéger le départ moteur sans multiplier les organes de protection. La classe 10 est adaptée aux démarrages moteurs courants nécessitant une protection réactive sans surdimensionnement inutile.

Format compact 3 pôles pour intégration en armoire

Ce disjoncteur moteur 3 pôles présente un encombrement compact de 45 mm de largeur pour 97 mm de hauteur et 97 mm de profondeur. Ce format facilite son implantation dans les tableaux électriques et les ensembles de distribution où l’optimisation de la place est importante. Son exécution en appareil à encastrer avec technique d’insertion définitive en fait une solution adaptée aux montages propres et structurés dans les coffrets et armoires de commande.

Raccordement à vis et commande par bouton rotatif

Le raccordement principal par bornes à vis permet une connexion simple et sûre des conducteurs dans les environnements de câblage industriel et tertiaire. La commande par bouton rotatif rend l’utilisation claire pour les opérations de mise en service, d’arrêt et de coupure locale. Ce type de commande est apprécié pour son repérage immédiat en façade et pour la lisibilité qu’il apporte lors des interventions de maintenance ou de diagnostic.

Tenue électrique élevée pour installations exigeantes

Prévu pour une tension de service nominale jusqu’à 690 V, ce disjoncteur moteur s’intègre dans des installations nécessitant une marge d’utilisation confortable. Son pouvoir de coupure assigné Icu à 400 V AC atteint 100 kA, ce qui en fait un appareil pertinent pour les environnements où le niveau de court-circuit présumé peut être élevé. Cette caractéristique aide à sélectionner une protection cohérente avec les contraintes des départs moteurs insérés dans des tableaux de distribution et de commande.

Choix pertinent pour tableaux, protections et distribution électrique

Ce modèle trouve naturellement sa place dans les ensembles de protection électrique spécifiques dédiés au moteur, en particulier lorsque l’objectif est de réunir protection contre les surcharges, protection contre les courts-circuits et commande de proximité dans un seul appareil. L’absence de commutateur auxiliaire intégré et de déclencheur à sous-tension intégré permet de partir sur une base simple et ciblée, adaptée aux configurations où l’on privilégie une protection moteur dédiée, compacte et lisible.
