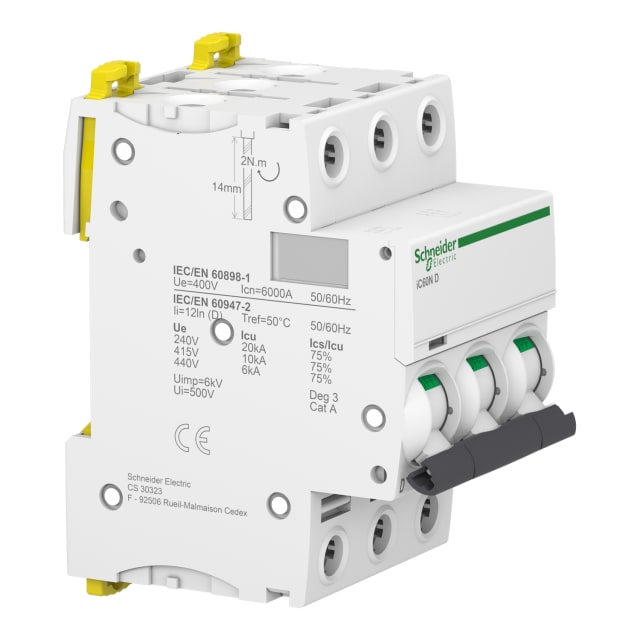

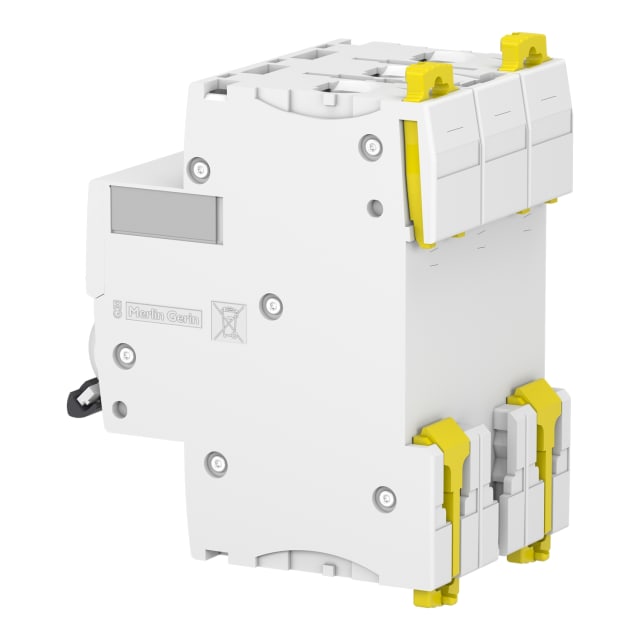

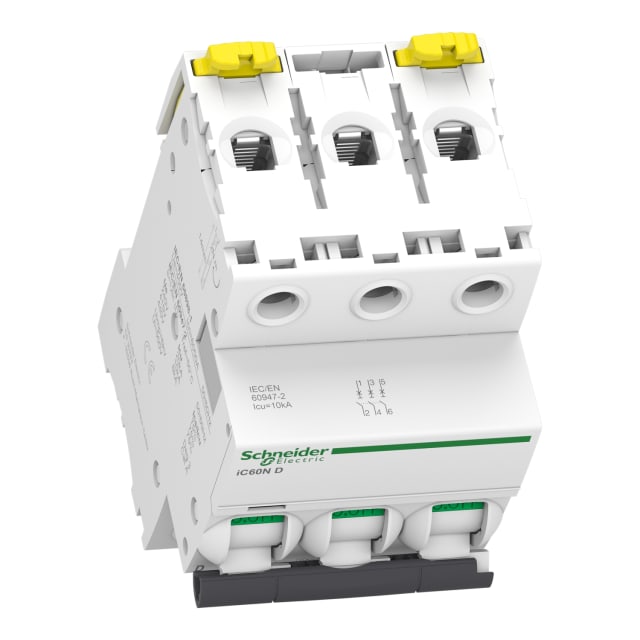

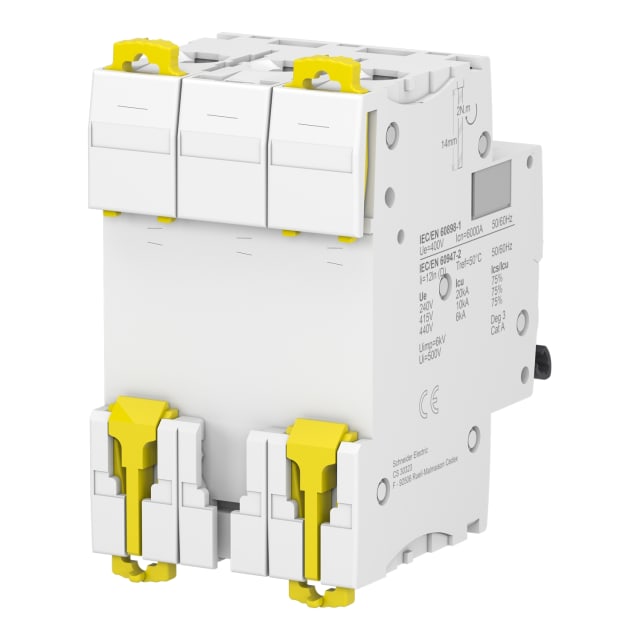

Disjoncteur tripolaire 25A courbe D iC60N A9F75325

Disjoncteur tripolaire 25A courbe D pour circuits à fort courant d’appel

Ce disjoncteur tripolaire 25A courbe D Acti9 iC60N est conçu pour la protection des circuits électriques soumis à des pointes de courant importantes au démarrage. Sa courbe de déclenchement D le rend particulièrement adaptée aux équipements comme certains moteurs, transformateurs ou charges présentant un appel de courant élevé. En tableau, il assure la protection contre les surcharges et les courts-circuits tout en conservant une sélectivité d’usage cohérente pour les installations techniques.

Protection 3 pôles 25 A pour réseaux triphasés sans neutre

Avec ses 3 pôles protégés et l’absence de neutre raccordé, ce modèle répond aux besoins des circuits triphasés où chaque phase doit être protégée de manière homogène. Son calibre nominal de 25 A convient aux départs de puissance modérée en distribution modulaire. La tension de dimensionnement de 400 V et le fonctionnement en AC/DC permettent son intégration dans de nombreux environnements électriques où la continuité de protection et la lisibilité du tableau sont essentielles.

Pouvoir de coupure adapté à la protection modulaire en coffret

Ce disjoncteur modulaire 3P dispose d’un pouvoir de coupure assigné de 6 kA selon EN 60898 à 230 V et 400 V, ainsi que d’un Icu de 10 kA à 400 V selon IEC 60947-2. Cette configuration le destine à la protection de départs en tableau lorsque le niveau de court-circuit présumé reste compatible avec ces valeurs. Sa classe de limitation énergétique 3 contribue à réduire l’énergie laissée passer en cas de défaut, ce qui aide à mieux préserver les équipements situés en aval.

Format modulaire compact pour intégration sur rail DIN

Grâce à son encombrement modulaire de 3 unités, ce disjoncteur tripolaire 25A courbe D s’intègre facilement dans les coffrets et tableaux électriques où la place disponible doit être optimisée. Son montage sur rail DIN simplifie l’implantation dans une distribution modulaire structurée. La profondeur indiquée permet aussi d’anticiper plus sereinement la compatibilité avec l’enveloppe et l’organisation du câblage à l’intérieur du tableau.

Raccordement souple pour conducteurs rigides et souples

Ce modèle accepte des sections de conducteurs monofilaires de 1 à 25 mm² et des conducteurs multifilaires de 1 à 16 mm². Cette plage de raccordement facilite son utilisation aussi bien sur des départs standards que sur des circuits techniques demandant une section adaptée au calibre et au mode de pose. Pour l’installateur, cela apporte davantage de souplesse dans le choix du câblage tout en conservant une solution homogène dans la gamme Acti9 iC60.

Fonctions pratiques pour l’exploitation et la maintenance du tableau

La gamme Acti9 iC60N est appréciée pour ses fonctions de lecture et d’intervention en façade. L’indication de déclenchement sur défaut permet d’identifier plus rapidement le circuit concerné, tandis que l’indication de séparation physique des contacts facilite les opérations de maintenance en aval. Le mécanisme de fermeture rapide, indépendant de l’action manuelle, apporte une manœuvre nette et régulière lors des opérations d’exploitation sur le tableau.

Caractéristiques électriques et environnementales utiles en usage technique

Ce disjoncteur dispose d’une tension d’isolement Ui de 500 V, d’une tenue aux chocs Uimp de 6 kV, d’une catégorie de surtension 4 et d’un degré de pollution 3. Son indice de protection IP20 convient à une installation dans une enveloppe adaptée. Il fonctionne sur une plage de température ambiante de -35 à 70 °C, avec une fréquence de 50 à 60 Hz, ce qui en fait une solution pertinente pour de nombreuses applications de protection et de distribution électrique en environnement technique.
