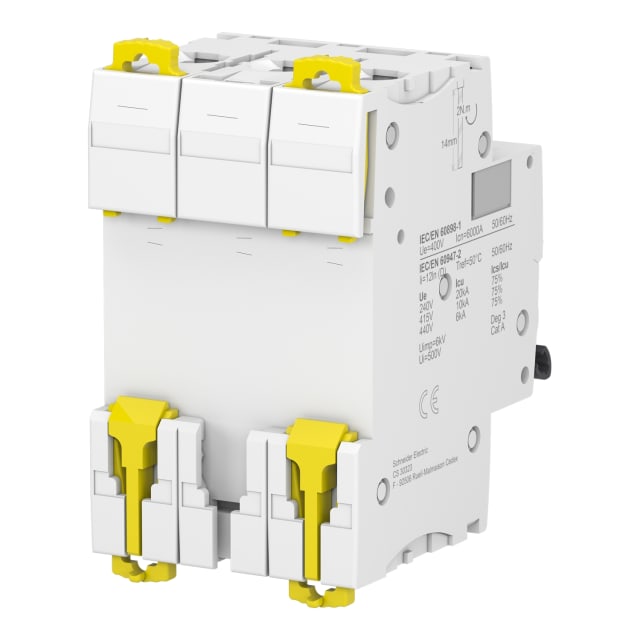

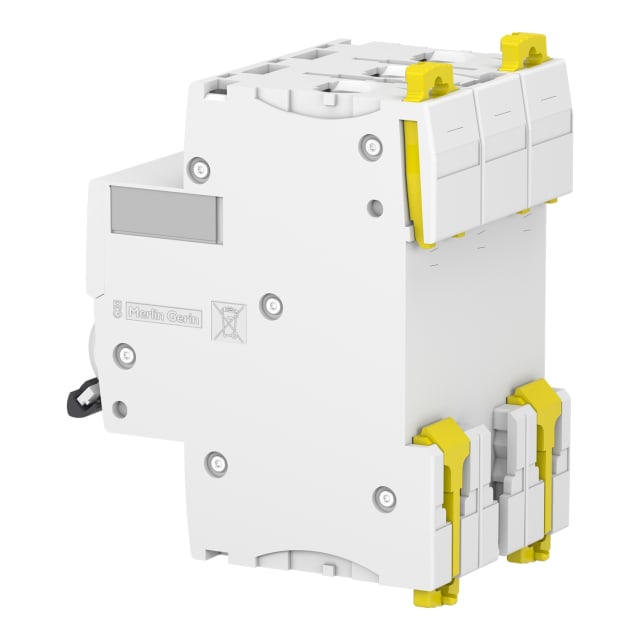

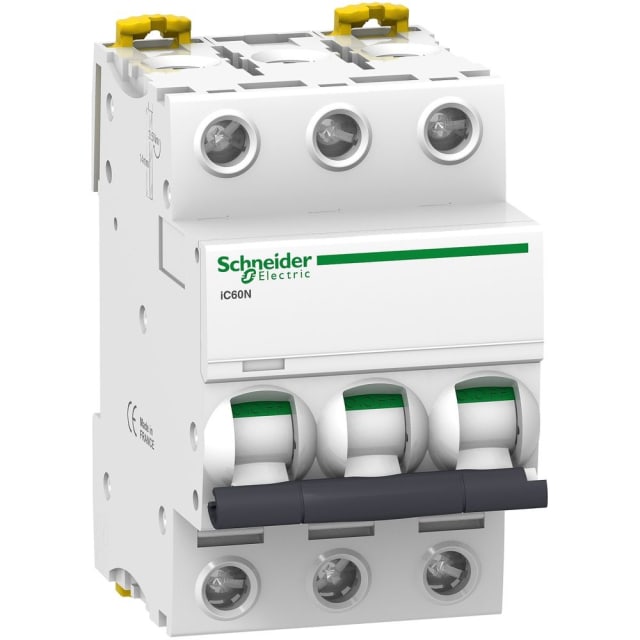

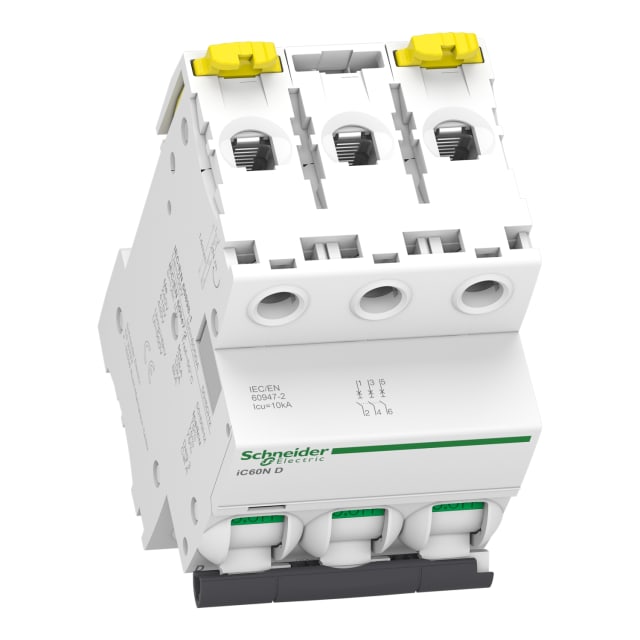

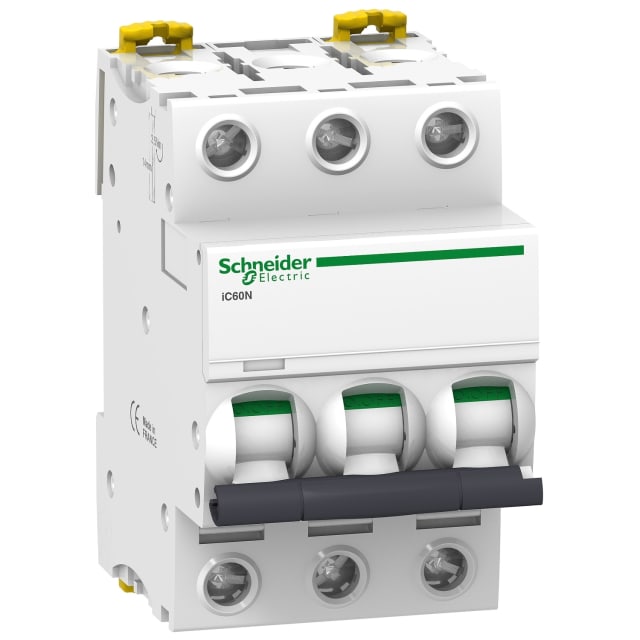

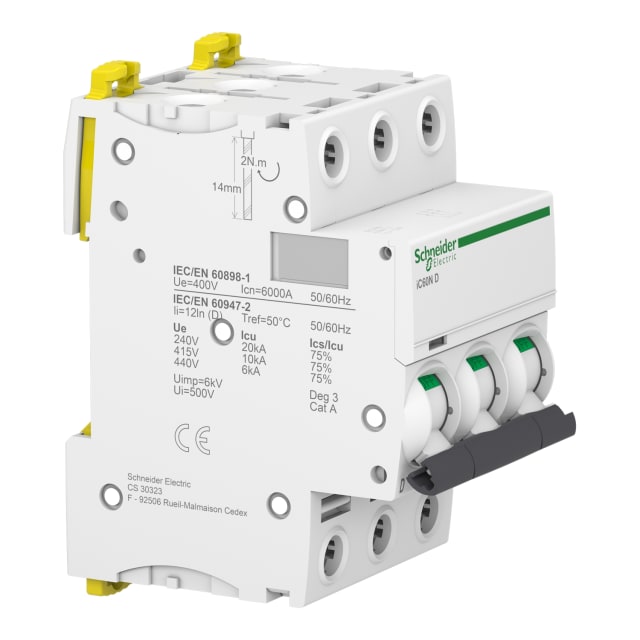

Disjoncteur modulaire triphasé 20A courbe D A9F75320
Disjoncteur modulaire triphasé 3P 20 A courbe D, Acti9 iC60, pour la protection des circuits à forts appels de courant. Pouvoir de coupure 6 kA, montage sur rail DIN, format 3 modules.
85.53€ HTVA
8 en stock
8 en stock
| Quantité | Prix HTVA | Remise |
|---|---|---|
| 0-2 | 85.53€ | 0% |
| 3-5 | 83.82€ | 2% |
| 6-10 | 82.96€ | 3% |
| 11+ | 82.11€ | 4% |
| Référence | Produit | Nombre de pôles (total) | Courant nominal | Courbe de déclenchement | Disponibilité | Prix HTVA |
|---|---|---|---|---|---|---|
| 4107710 |
Réf. 4107710
Disjoncteur modulaire triphasé 20A courbe D A9F75320
Modèle sélectionné
|
3 | 20 A | d | En stock | 85.53€ HTVA par 1 pièce En stock |
| 4106896 |
Réf. 4106896
Disjoncteur miniature 1P 1A courbe C 6 kA A9F74101
|
1 | 1 A | C | En stock | 26.70€ HTVA par 1 pièce En stock |
| 4107578 |
Réf. 4107578
Disjoncteur miniature 1P 2A courbe C A9F74102
|
1 | 2 A | C | En stock | 26.70€ HTVA par 1 pièce En stock |
| 4107579 |
Réf. 4107579
Disjoncteur miniature 1P 4A courbe C iC60N A9F74104
|
1 | 4 A | C | En stock | 27.77€ HTVA par 1 pièce En stock |
| 4107581 |
Réf. 4107581
Disjoncteur miniature 2P 1A courbe C A9F74201
|
2 | 1 A | C | En stock | 55.39€ HTVA par 1 pièce En stock |
| 4107582 |
Réf. 4107582
Disjoncteur modulaire 2P 2A courbe C iC60N A9F74202
|
2 | 2 A | C | En stock | 53.84€ HTVA par 1 pièce En stock |
| 4107583 |
Réf. 4107583
Disjoncteur 2 pôles 3A courbe C iC60N A9F74203
|
2 | 3 A | C | Sur commande | 53.89€ HTVA par 1 pièce Sur commande |
| 4107584 |
Réf. 4107584
Disjoncteur miniature 2P 4A courbe C A9F74204
|
2 | 4 A | C | En stock | 54.61€ HTVA par 1 pièce En stock |
| 4107586 |
Réf. 4107586
Disjoncteur miniature 2P 0,5A courbe C A9F74270
|
2 | 0,5 A | C | En stock | 55.99€ HTVA par 1 pièce En stock |
| 4107588 |
Réf. 4107588
Disjoncteur tripolaire 2A courbe C iC60N A9F74302
|
3 | 2 A | C | En stock | 87.05€ HTVA par 1 pièce En stock |
| 4107589 |
Réf. 4107589
Disjoncteur modulaire triphasé 4A courbe C A9F74304
|
3 | 4 A | C | En stock | 87.05€ HTVA par 1 pièce En stock |
| 4107592 |
Réf. 4107592
Disjoncteur miniature 4 pôles 2A courbe C A9F74402
|
4 | 2 A | C | En stock | 108.48€ HTVA par 1 pièce En stock |
| 4107593 |
Réf. 4107593
Disjoncteur tétrapolaire 4A courbe C iC60N A9F74404
|
4 | 4 A | C | En stock | 98.75€ HTVA par 1 pièce En stock |
| 4107686 |
Réf. 4107686
Disjoncteur miniature 1P 32A courbe D iC60N A9F75132
|
1 | 32 A | d | Sur commande | 28.74€ HTVA par 1 pièce Sur commande |
| 4107692 |
Réf. 4107692
Disjoncteur miniature 2P 2A courbe D iC60N A9F75202
|
2 | 2 A | d | En stock | 71.69€ HTVA par 1 pièce En stock |
| 4107694 |
Réf. 4107694
Disjoncteur miniature 2P 4A courbe D iC60N A9F75204
|
2 | 4 A | d | En stock | 75.26€ HTVA par 1 pièce En stock |
| 4107695 |
Réf. 4107695
Disjoncteur miniature 2P 6A courbe D A9F75206
|
2 | 6 A | d | En stock | 57.72€ HTVA par 1 pièce En stock |
| 4107696 |
Réf. 4107696
Disjoncteur modulaire 2P 10A courbe D iC60N A9F75210
|
2 | 10 A | d | En stock | 57.14€ HTVA par 1 pièce En stock |
| 4107697 |
Réf. 4107697
Disjoncteur miniature 2P 16A courbe D A9F75216
|
2 | 16 A | d | En stock | 57.96€ HTVA par 1 pièce En stock |
| 4107698 |
Réf. 4107698
Disjoncteur modulaire 2P 20A courbe D A9F75220
|
2 | 20 A | d | En stock | 59.42€ HTVA par 1 pièce En stock |
| 4107699 |
Réf. 4107699
Disjoncteur miniature 2P 25A courbe D A9F75225
|
2 | 25 A | d | En stock | 60.58€ HTVA par 1 pièce En stock |
| 4107700 |
Réf. 4107700
Disjoncteur miniature 2P 32A courbe D A9F75232
|
2 | 32 A | d | En stock | 58.79€ HTVA par 1 pièce En stock |
| 4107707 |
Réf. 4107707
Disjoncteur tripolaire 6A courbe D iC60N A9F75306
|
3 | 6 A | d | Rupture de stock | 85.53€ HTVA par 1 pièce Rupture de stock |
| 4107708 |
Réf. 4107708
Disjoncteur triphasé 10A courbe D 3 pôles A9F75310
|
3 | 10 A | d | En stock | 85.53€ HTVA par 1 pièce En stock |
| 4107709 |
Réf. 4107709
Disjoncteur triphasé 16A courbe D 3 pôles A9F75316
|
3 | 16 A | d | En stock | 85.53€ HTVA par 1 pièce En stock |
| 4107711 |
Réf. 4107711
Disjoncteur tripolaire 25A courbe D iC60N A9F75325
|
3 | 25 A | d | En stock | 85.53€ HTVA par 1 pièce En stock |
| 4107712 |
Réf. 4107712
Disjoncteur tripolaire 32A courbe D iC60N A9F75332
|
3 | 32 A | d | En stock | 85.53€ HTVA par 1 pièce En stock |
| 4107713 |
Réf. 4107713
Disjoncteur modulaire triphasé 40A courbe D A9F75340
|
3 | 40 A | d | En stock | 107.60€ HTVA par 1 pièce En stock |
| 4107715 |
Réf. 4107715
Disjoncteur modulaire tripolaire 63A courbe D A9F75363
|
3 | 63 A | d | En stock | 177.81€ HTVA par 1 pièce En stock |
| 4107720 |
Réf. 4107720
Disjoncteur 4 pôles 10A courbe D iC60N A9F75410
|
4 | 10 A | d | En stock | 115.70€ HTVA par 1 pièce En stock |
| 4107721 |
Réf. 4107721
Disjoncteur tétrapolaire 16A courbe D iC60N A9F75416
|
4 | 16 A | d | En stock | 120.33€ HTVA par 1 pièce En stock |
| 4107722 |
Réf. 4107722
Disjoncteur modulaire 4P 20A courbe D iC60N A9F75420
|
4 | 20 A | d | En stock | 113.07€ HTVA par 1 pièce En stock |
| 4107723 |
Réf. 4107723
Disjoncteur miniature 4 pôles 25A courbe D A9F75425
|
4 | 25 A | d | En stock | 120.33€ HTVA par 1 pièce En stock |
| 4107724 |
Réf. 4107724
Disjoncteur modulaire iC60N 4P 32A courbe D A9F75432
|
4 | 32 A | d | En stock | 113.07€ HTVA par 1 pièce En stock |
| 4107725 |
Réf. 4107725
Disjoncteur tétrapolaire 40A courbe D iC60N A9F75440
|
4 | 40 A | d | En stock | 145.03€ HTVA par 1 pièce En stock |
| 4107726 |
Réf. 4107726
Disjoncteur 4 pôles 50A courbe D iC60N A9F75450
|
4 | 50 A | d | En stock | 212.35€ HTVA par 1 pièce En stock |
| 4107727 |
Réf. 4107727
Disjoncteur 4P 63A courbe D iC60N A9F75463
|
4 | 63 A | d | En stock | 237.33€ HTVA par 1 pièce En stock |
| 4135513 |
Réf. 4135513
Disjoncteur modulaire iC60N 1P 4A courbe B A9F73104
|
1 | 4 A | B | Sur commande | 33.12€ HTVA par 1 pièce Sur commande |
| 4135517 |
Réf. 4135517
Disjoncteur modulaire 2P 2A courbe B iC60N A9F73202
|
2 | 2 A | B | En stock | 69.85€ HTVA par 1 pièce En stock |
| 4135519 |
Réf. 4135519
Disjoncteur miniature 2P 4A courbe B iC60N A9F73204
|
— | — | — | En stock | 69.85€ HTVA par 1 pièce En stock |
| 4512754 |
Réf. 4512754
Disjoncteur modulaire 1P 3A courbe C iC60N A9F74103
|
1 | 3 A | C | En stock | 26.70€ HTVA par 1 pièce En stock |
Disjoncteur modulaire triphasé 20A courbe D pour circuits à fort courant d’appel
Ce disjoncteur modulaire triphasé 20A courbe D est conçu pour la protection des circuits triphasés nécessitant une tenue adaptée aux appels de courant élevés au démarrage. En version 3 pôles protégés, il coupe simultanément les trois phases et convient aux installations de distribution où la continuité de protection, la sélectivité de fonctionnement et la bonne maîtrise des surintensités sont essentielles. Son calibre 20 A le destine aux départs qui demandent une protection nette contre les surcharges et les courts-circuits, tout en conservant une réponse cohérente avec des équipements plus exigeants au démarrage.
Courbe D : un choix pertinent pour certains équipements électrotechniques
La courbe de déclenchement D est particulièrement indiquée lorsque le circuit alimente des charges présentant un courant d’enclenchement important. Elle est donc pertinente pour certains moteurs, transformateurs, équipements techniques ou récepteurs avec appel de courant marqué à la mise sous tension. Ce profil de déclenchement limite les coupures intempestives au démarrage tout en assurant la protection du départ contre les défauts réels. Pour un tableau électrique tertiaire, atelier ou environnement technique, ce type de disjoncteur apporte une réponse précise quand une courbe standard serait moins adaptée.
Protection tripolaire 20 A avec pouvoir de coupure adapté au tableau
Ce modèle dispose de 3 pôles au total et de 3 pôles protégés, sans neutre raccordé, pour une intégration directe sur circuits triphasés. Son pouvoir de coupure assigné atteint 6 kA selon EN 60898 à 230 V comme à 400 V, et jusqu’à 10 kA selon IEC 60947-2 à 400 V, avec 20 kA à 230 V selon cette même norme. Cette configuration permet de répondre aux besoins de nombreux tableaux de distribution en assurant un niveau de protection compatible avec des contraintes de court-circuit significatives. La classe de limitation énergétique 3 contribue en outre à réduire l’énergie laissée passer en cas de défaut.
Format modulaire pratique pour coffrets et tableaux électriques
Avec une largeur de 3 unités de division, ce disjoncteur triphasé s’intègre facilement dans un coffret modulaire ou une armoire électrique équipée de rail DIN. Son encombrement reste favorable pour optimiser l’organisation du tableau, notamment lorsque plusieurs départs tripolaires doivent être regroupés proprement. Ce format facilite aussi les opérations de repérage, de câblage et de maintenance, en particulier dans les ensembles où la lisibilité des protections est un critère important.
Caractéristiques électriques utiles pour une installation exigeante
Ce disjoncteur fonctionne en AC/DC, sous tension de dimensionnement 400 V, avec une fréquence de 50 à 60 Hz. Sa tension d’isolement Ui de 500 V et sa tenue aux chocs Uimp de 6 kV renforcent son adéquation dans les environnements de distribution où les contraintes électriques doivent être bien maîtrisées. La catégorie de surtension 4 et le degré de pollution 3 en font une solution cohérente pour les installations techniques où la robustesse des caractéristiques d’isolement et de coupure compte autant que le simple calibre.
Raccordement souple et rigide pour un câblage plus simple
Le raccordement accepte des conducteurs monofilaire de 1 à 25 mm² ainsi que des conducteurs multifilaires de 1 à 16 mm². Cette plage de sections facilite l’intégration dans des tableaux neufs comme en rénovation, en permettant d’adapter le câblage aux contraintes réelles du départ protégé. Pour l’installateur, cela apporte davantage de souplesse dans le choix des conducteurs et dans la mise en œuvre des liaisons, sans multiplier les accessoires ou solutions de contournement.
Conçu pour fonctionner dans des environnements techniques variés
Ce disjoncteur modulaire 3P 20A courbe D est prévu pour une température ambiante de fonctionnement de -35 à 70 °C. Son indice de protection IP20 le destine à une installation à l’intérieur d’un coffret ou d’un tableau adapté. Sa puissance dissipée de 2,4 W reste à prendre en compte dans l’étude thermique de l’enveloppe, notamment en présence de plusieurs appareillages côte à côte. Il peut par ailleurs recevoir des dispositifs supplémentaires, ce qui permet de faire évoluer la fonction du départ en fonction des besoins du tableau.
Une solution adaptée aux départs triphasés de la gamme Acti9 iC60
Issu de la série Acti9 iC60, ce disjoncteur modulaire triphasé 20A courbe D s’adresse aux professionnels et aux acheteurs avertis qui recherchent un appareillage de protection clair à identifier, facile à intégrer et techniquement cohérent pour des circuits triphasés spécifiques. Il constitue un bon choix pour protéger un départ demandant un calibre 20 A en 3P, avec une courbe D et un format modulaire standard, tout en conservant des caractéristiques électriques adaptées aux tableaux de protection et de distribution.
Documentation PDF
Caractéristiques techniques
| Pouvoir de coupure assigné Icn selon EN 60898 à 230V | 6 kA |
|---|---|
| Nombre de pôles (total) | 3 |
| Courant nominal | 20 A |
| Courbe de déclenchement | d |
| Conducteur neutre à connection | non |
| Nombre de pôles protégés | 3 |
| Largeur en unités de division | 3 |
| Pouvoir de coupure assigné icn selon EN 60898 à 400 v | 6 kA |
| Tension de dimensionnement | 400 V |
| Profondeur totale | 44.5 mm |
| Type de tension | AC/DC |
| Tension d'isolement de mesure Ui | 500 V |
| Pouvoir de coupure assigné Icu selon IEC 60947-2 à 400V | 10 kA |
| Pouvoir de coupure assigné Icu selon IEC 60947-2 à 230V | 20 kA |
| Tension nominale de tenue aux chocs Uimp | 6 kV |
| Fréquence | 50...60 Hz |
| Dispositifs supplémentaires possibles | oui |
| Montage sous crépi | non |
| Classe de limitation énergétique | 3 |
| Catégorie de surtension | 4 |
| Section du conducteur multifilaire pouvant être raccordée | 1...16 mm² |
| Classe de protection (IP) | IP20 |
| Degré de pollution | 3 |
| Section du conducteur monofilaire raccordable | 1...25 mm² |
| Température ambiante durant le fonctionnement | -35...70 °C |
| Antidéflagrant | non |
| Puissance dissipée | 2.4 W |
| Product Carbon Footprint (CO2) | Déclaration du fournisseur |
| Poids avec emballage | 0,339 kg |
Produits de la même série que le produit consulté
Ce disjoncteur tripolaire convient-il pour protéger un départ triphasé sans neutre ?
Oui, ce modèle 3P est adapté à la protection d’un départ triphasé sans conducteur neutre. Il coupe et protège les trois phases du circuit.
Peut-on l’installer dans un tableau modulaire standard sur rail DIN ?
Oui, c’est un disjoncteur modulaire prévu pour montage en tableau électrique sur rail DIN. Son format occupe 3 modules.
La courbe D est-elle adaptée à quels types de charges ?
La courbe D est généralement utilisée pour des charges avec fort courant d’appel au démarrage, par exemple certains moteurs ou transformateurs. Elle est à choisir uniquement si l’installation est prévue pour ce type d’usage.
Faut-il un conducteur neutre pour le raccorder ?
Non, ce modèle ne comporte pas de raccordement du neutre. Il est destiné à un câblage triphasé sur les trois phases.
Peut-on lui associer des accessoires de la gamme Acti9 iC60 ?
Oui, des dispositifs supplémentaires sont possibles selon l’accessoire compatible de la gamme. Il faut vérifier la compatibilité exacte avec la référence A9F75320 avant achat.
Est-il utilisable dans une installation 50/60 Hz ?
Oui, ce disjoncteur est donné pour une fréquence de 50 à 60 Hz, ce qui le rend adapté aux installations courantes dans cette plage.
