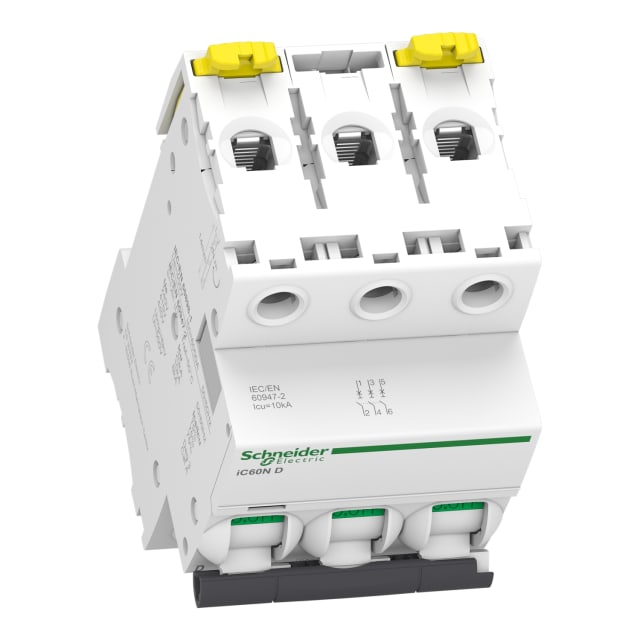

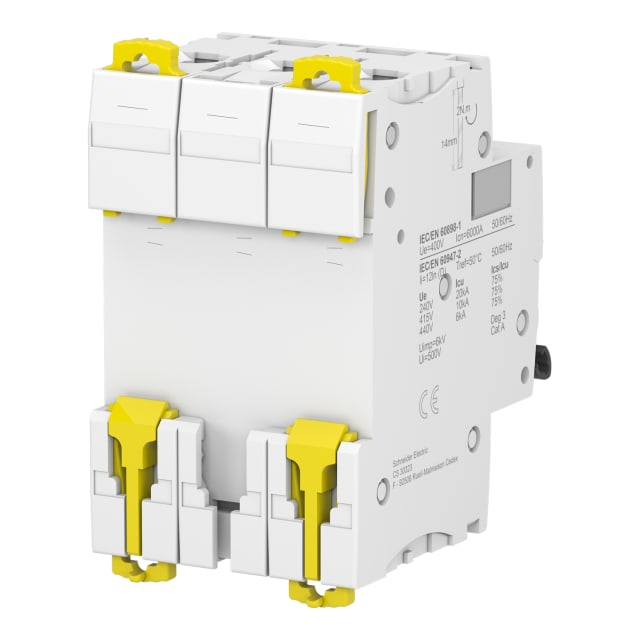

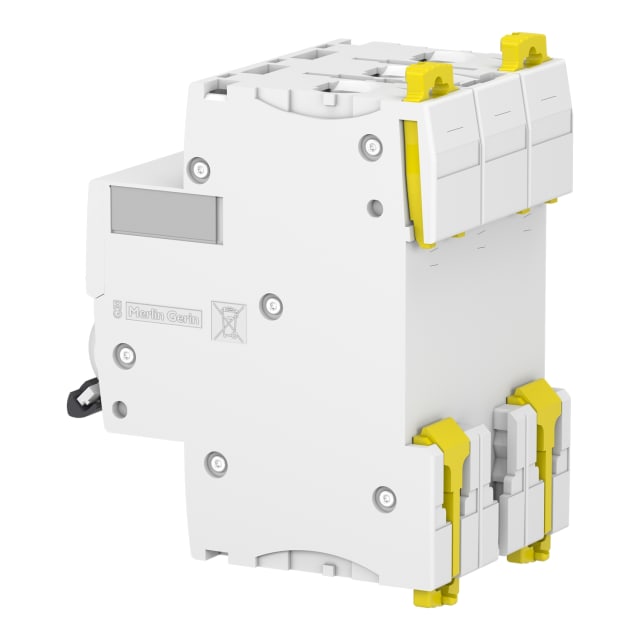

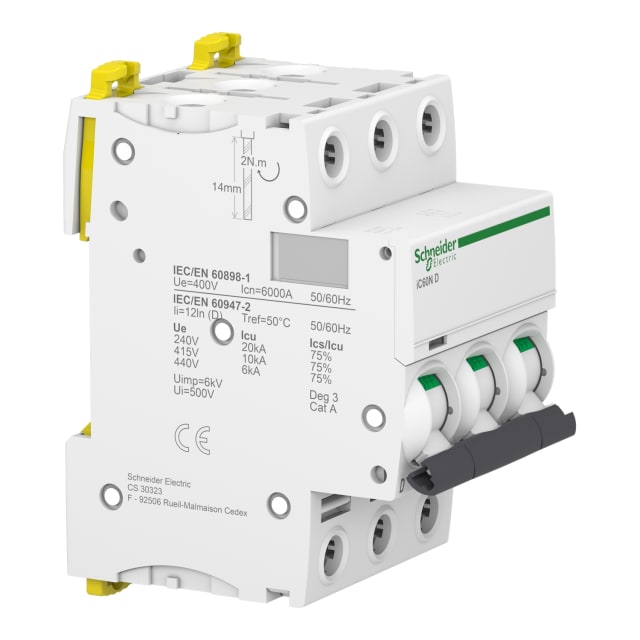

Disjoncteur tripolaire 6A courbe D iC60N A9F75306

Marque : Schneider Distribution Série : Acti9 iC60 EAN : 3606480080890 SKU : 4107707 Réf. fabricant : A9F75306

Disjoncteur modulaire tripolaire 6 A courbe D Acti9 iC60N, pour protection des circuits à fort courant d’appel. Pouvoir de coupure 6 kA, montage 3 modules, usage AC/DC.

85.53€ HTVA

Par 1 pièce

En rupture de stock

Ce produit est actuellement en rupture de stock.

Pas de panique! Entrez votre email et soyez notifié dès que ce produit est de retour.

Quantité Prix HTVA Remise
0-2 85.53€ 0%
3-5 83.82€ 2%
6-10 82.96€ 3%
11+ 82.11€ 4%
Référence Produit Nombre de pôles (total) Courant nominal Courbe de déclenchement Disponibilité Prix HTVA
4107707 Réf. 4107707 Disjoncteur tripolaire 6A courbe D iC60N A9F75306 Modèle sélectionné
Nombre de pôles (total)
3
Courant nominal
6 A
Courbe de déclenchement
d
3 6 A d Rupture de stock 85.53€ HTVA par 1 pièce Rupture de stock
4106896 Réf. 4106896 Disjoncteur miniature 1P 1A courbe C 6 kA A9F74101
Nombre de pôles (total)
1
Courant nominal
1 A
Courbe de déclenchement
C
1 1 A C En stock 26.70€ HTVA par 1 pièce En stock
4107578 Réf. 4107578 Disjoncteur miniature 1P 2A courbe C A9F74102
Nombre de pôles (total)
1
Courant nominal
2 A
Courbe de déclenchement
C
1 2 A C En stock 26.70€ HTVA par 1 pièce En stock
4107579 Réf. 4107579 Disjoncteur miniature 1P 4A courbe C iC60N A9F74104
Nombre de pôles (total)
1
Courant nominal
4 A
Courbe de déclenchement
C
1 4 A C En stock 27.77€ HTVA par 1 pièce En stock
4107581 Réf. 4107581 Disjoncteur miniature 2P 1A courbe C A9F74201
Nombre de pôles (total)
2
Courant nominal
1 A
Courbe de déclenchement
C
2 1 A C En stock 55.39€ HTVA par 1 pièce En stock
4107582 Réf. 4107582 Disjoncteur modulaire 2P 2A courbe C iC60N A9F74202
Nombre de pôles (total)
2
Courant nominal
2 A
Courbe de déclenchement
C
2 2 A C En stock 53.84€ HTVA par 1 pièce En stock
4107583 Réf. 4107583 Disjoncteur 2 pôles 3A courbe C iC60N A9F74203
Nombre de pôles (total)
2
Courant nominal
3 A
Courbe de déclenchement
C
2 3 A C Sur commande 53.89€ HTVA par 1 pièce Sur commande
4107584 Réf. 4107584 Disjoncteur miniature 2P 4A courbe C A9F74204
Nombre de pôles (total)
2
Courant nominal
4 A
Courbe de déclenchement
C
2 4 A C En stock 54.61€ HTVA par 1 pièce En stock
4107586 Réf. 4107586 Disjoncteur miniature 2P 0,5A courbe C A9F74270
Nombre de pôles (total)
2
Courant nominal
0,5 A
Courbe de déclenchement
C
2 0,5 A C En stock 55.99€ HTVA par 1 pièce En stock
4107588 Réf. 4107588 Disjoncteur tripolaire 2A courbe C iC60N A9F74302
Nombre de pôles (total)
3
Courant nominal
2 A
Courbe de déclenchement
C
3 2 A C En stock 87.05€ HTVA par 1 pièce En stock
4107589 Réf. 4107589 Disjoncteur modulaire triphasé 4A courbe C A9F74304
Nombre de pôles (total)
3
Courant nominal
4 A
Courbe de déclenchement
C
3 4 A C En stock 87.05€ HTVA par 1 pièce En stock
4107592 Réf. 4107592 Disjoncteur miniature 4 pôles 2A courbe C A9F74402
Nombre de pôles (total)
4
Courant nominal
2 A
Courbe de déclenchement
C
4 2 A C En stock 108.48€ HTVA par 1 pièce En stock
4107593 Réf. 4107593 Disjoncteur tétrapolaire 4A courbe C iC60N A9F74404
Nombre de pôles (total)
4
Courant nominal
4 A
Courbe de déclenchement
C
4 4 A C En stock 98.75€ HTVA par 1 pièce En stock
4107686 Réf. 4107686 Disjoncteur miniature 1P 32A courbe D iC60N A9F75132
Nombre de pôles (total)
1
Courant nominal
32 A
Courbe de déclenchement
d
1 32 A d Sur commande 28.74€ HTVA par 1 pièce Sur commande
4107692 Réf. 4107692 Disjoncteur miniature 2P 2A courbe D iC60N A9F75202
Nombre de pôles (total)
2
Courant nominal
2 A
Courbe de déclenchement
d
2 2 A d En stock 71.69€ HTVA par 1 pièce En stock
4107694 Réf. 4107694 Disjoncteur miniature 2P 4A courbe D iC60N A9F75204
Nombre de pôles (total)
2
Courant nominal
4 A
Courbe de déclenchement
d
2 4 A d En stock 75.26€ HTVA par 1 pièce En stock
4107695 Réf. 4107695 Disjoncteur miniature 2P 6A courbe D A9F75206
Nombre de pôles (total)
2
Courant nominal
6 A
Courbe de déclenchement
d
2 6 A d En stock 57.72€ HTVA par 1 pièce En stock
4107696 Réf. 4107696 Disjoncteur modulaire 2P 10A courbe D iC60N A9F75210
Nombre de pôles (total)
2
Courant nominal
10 A
Courbe de déclenchement
d
2 10 A d En stock 57.14€ HTVA par 1 pièce En stock
4107697 Réf. 4107697 Disjoncteur miniature 2P 16A courbe D A9F75216
Nombre de pôles (total)
2
Courant nominal
16 A
Courbe de déclenchement
d
2 16 A d En stock 57.96€ HTVA par 1 pièce En stock
4107698 Réf. 4107698 Disjoncteur modulaire 2P 20A courbe D A9F75220
Nombre de pôles (total)
2
Courant nominal
20 A
Courbe de déclenchement
d
2 20 A d En stock 59.42€ HTVA par 1 pièce En stock
4107699 Réf. 4107699 Disjoncteur miniature 2P 25A courbe D A9F75225
Nombre de pôles (total)
2
Courant nominal
25 A
Courbe de déclenchement
d
2 25 A d En stock 60.58€ HTVA par 1 pièce En stock
4107700 Réf. 4107700 Disjoncteur miniature 2P 32A courbe D A9F75232
Nombre de pôles (total)
2
Courant nominal
32 A
Courbe de déclenchement
d
2 32 A d En stock 58.79€ HTVA par 1 pièce En stock
4107708 Réf. 4107708 Disjoncteur triphasé 10A courbe D 3 pôles A9F75310
Nombre de pôles (total)
3
Courant nominal
10 A
Courbe de déclenchement
d
3 10 A d En stock 85.53€ HTVA par 1 pièce En stock
4107709 Réf. 4107709 Disjoncteur triphasé 16A courbe D 3 pôles A9F75316
Nombre de pôles (total)
3
Courant nominal
16 A
Courbe de déclenchement
d
3 16 A d En stock 85.53€ HTVA par 1 pièce En stock
4107710 Réf. 4107710 Disjoncteur modulaire triphasé 20A courbe D A9F75320
Nombre de pôles (total)
3
Courant nominal
20 A
Courbe de déclenchement
d
3 20 A d En stock 85.53€ HTVA par 1 pièce En stock
4107711 Réf. 4107711 Disjoncteur tripolaire 25A courbe D iC60N A9F75325
Nombre de pôles (total)
3
Courant nominal
25 A
Courbe de déclenchement
d
3 25 A d En stock 85.53€ HTVA par 1 pièce En stock
4107712 Réf. 4107712 Disjoncteur tripolaire 32A courbe D iC60N A9F75332
Nombre de pôles (total)
3
Courant nominal
32 A
Courbe de déclenchement
d
3 32 A d En stock 85.53€ HTVA par 1 pièce En stock
4107713 Réf. 4107713 Disjoncteur modulaire triphasé 40A courbe D A9F75340
Nombre de pôles (total)
3
Courant nominal
40 A
Courbe de déclenchement
d
3 40 A d En stock 107.60€ HTVA par 1 pièce En stock
4107715 Réf. 4107715 Disjoncteur modulaire tripolaire 63A courbe D A9F75363
Nombre de pôles (total)
3
Courant nominal
63 A
Courbe de déclenchement
d
3 63 A d En stock 177.81€ HTVA par 1 pièce En stock
4107720 Réf. 4107720 Disjoncteur 4 pôles 10A courbe D iC60N A9F75410
Nombre de pôles (total)
4
Courant nominal
10 A
Courbe de déclenchement
d
4 10 A d En stock 115.70€ HTVA par 1 pièce En stock
4107721 Réf. 4107721 Disjoncteur tétrapolaire 16A courbe D iC60N A9F75416
Nombre de pôles (total)
4
Courant nominal
16 A
Courbe de déclenchement
d
4 16 A d En stock 120.33€ HTVA par 1 pièce En stock
4107722 Réf. 4107722 Disjoncteur modulaire 4P 20A courbe D iC60N A9F75420
Nombre de pôles (total)
4
Courant nominal
20 A
Courbe de déclenchement
d
4 20 A d En stock 113.07€ HTVA par 1 pièce En stock
4107723 Réf. 4107723 Disjoncteur miniature 4 pôles 25A courbe D A9F75425
Nombre de pôles (total)
4
Courant nominal
25 A
Courbe de déclenchement
d
4 25 A d En stock 120.33€ HTVA par 1 pièce En stock
4107724 Réf. 4107724 Disjoncteur modulaire iC60N 4P 32A courbe D A9F75432
Nombre de pôles (total)
4
Courant nominal
32 A
Courbe de déclenchement
d
4 32 A d En stock 113.07€ HTVA par 1 pièce En stock
4107725 Réf. 4107725 Disjoncteur tétrapolaire 40A courbe D iC60N A9F75440
Nombre de pôles (total)
4
Courant nominal
40 A
Courbe de déclenchement
d
4 40 A d En stock 145.03€ HTVA par 1 pièce En stock
4107726 Réf. 4107726 Disjoncteur 4 pôles 50A courbe D iC60N A9F75450
Nombre de pôles (total)
4
Courant nominal
50 A
Courbe de déclenchement
d
4 50 A d En stock 212.35€ HTVA par 1 pièce En stock
4107727 Réf. 4107727 Disjoncteur 4P 63A courbe D iC60N A9F75463
Nombre de pôles (total)
4
Courant nominal
63 A
Courbe de déclenchement
d
4 63 A d En stock 237.33€ HTVA par 1 pièce En stock
4135513 Réf. 4135513 Disjoncteur modulaire iC60N 1P 4A courbe B A9F73104
Nombre de pôles (total)
1
Courant nominal
4 A
Courbe de déclenchement
B
1 4 A B Sur commande 33.12€ HTVA par 1 pièce Sur commande
4135517 Réf. 4135517 Disjoncteur modulaire 2P 2A courbe B iC60N A9F73202
Nombre de pôles (total)
2
Courant nominal
2 A
Courbe de déclenchement
B
2 2 A B En stock 69.85€ HTVA par 1 pièce En stock
4135519 Réf. 4135519 Disjoncteur miniature 2P 4A courbe B iC60N A9F73204
— — — En stock 69.85€ HTVA par 1 pièce En stock
4512754 Réf. 4512754 Disjoncteur modulaire 1P 3A courbe C iC60N A9F74103
Nombre de pôles (total)
1
Courant nominal
3 A
Courbe de déclenchement
C
1 3 A C En stock 26.70€ HTVA par 1 pièce En stock

Disjoncteur tripolaire 6A courbe D pour protection de circuits triphasés

Ce disjoncteur tripolaire 6A courbe D Acti9 iC60N est conçu pour la protection des circuits triphasés contre les surcharges et les courts-circuits. Avec ses 3 pôles protégés, il assure une coupure simultanée des trois phases et convient aux installations de distribution nécessitant une protection modulaire précise sur rail DIN. Son calibre 6 A en fait un choix pertinent pour des départs de faible intensité, notamment lorsque l’appel de courant au démarrage impose une courbe D.

Courbe D adaptée aux charges à fort courant d’appel

La courbe de déclenchement D est particulièrement indiquée pour les circuits présentant des pointes de courant importantes à l’enclenchement. Elle convient donc aux usages où des équipements peuvent générer un appel de courant plus élevé qu’une charge classique, tout en conservant une protection efficace contre les défauts. Ce positionnement technique permet de limiter les déclenchements intempestifs sur les applications compatibles avec ce type de courbe, tout en gardant une sélectivité cohérente dans le tableau électrique.

Pouvoir de coupure élevé pour une protection modulaire performante

Ce modèle dispose d’un pouvoir de coupure assigné de 6 kA selon EN 60898 à 230 V et à 400 V, ainsi que d’un Icu pouvant atteindre 10 kA à 400 V selon IEC 60947-2. Cette configuration le rend adapté aux environnements où une protection modulaire robuste est recherchée dans un encombrement standard. Sa classe de limitation énergétique 3 participe également à une meilleure maîtrise de l’énergie laissée passer en cas de défaut, ce qui contribue à protéger plus efficacement le circuit en aval.

Format 3 modules pour intégration simple dans le tableau

Avec une largeur de 3 modules, ce disjoncteur tripolaire 3P s’intègre facilement dans les coffrets et tableaux de distribution modulaires. Il se monte sur rail DIN et permet une implantation propre dans les ensembles de protection électrique. L’absence de neutre raccordé simplifie son usage sur les circuits où seules les երեք phases doivent être protégées. Ce format compact est bien adapté aux réalisations où l’optimisation de l’espace dans l’enveloppe est importante.

Raccordement pratique et compatibilité avec différents conducteurs

Le disjoncteur accepte des conducteurs monofilares de 1 à 25 mm² et des conducteurs multifilaires de 1 à 16 mm², ce qui facilite son intégration dans de nombreuses configurations de câblage. Cette plage de raccordement offre de la souplesse pour les travaux de distribution, de rénovation ou d’extension de tableau. Son utilisation en AC/DC, sa fréquence 50 à 60 Hz et sa tension de dimensionnement de 400 V permettent une mise en œuvre dans un large éventail d’architectures de protection compatibles.

Conçu pour les contraintes électriques et d’environnement du tableau

Ce modèle présente une tension d’isolement Ui de 500 V et une tenue aux chocs Uimp de 6 kV, avec une catégorie de surtension IV et un degré de pollution 3. Ces caractéristiques en font un appareil adapté aux contraintes usuelles rencontrées dans les tableaux de distribution. Son indice de protection IP20 correspond à un usage en enveloppe, tandis que sa plage de température de fonctionnement de -35 à 70 °C permet son installation dans des environnements techniques exigeants.

Une solution Acti9 iC60N pour une protection claire et cohérente

Issu de la gamme Acti9 iC60N, ce disjoncteur modulaire 6A tripolaire répond à une logique de protection claire pour les tableaux électriques nécessitant un appareil compact, calibré et adapté aux charges à fort appel de courant. Il constitue un choix pertinent pour les installateurs recherchant un disjoncteur 3P courbe D facile à intégrer, lisible dans une architecture modulaire et cohérent avec les besoins de protection des circuits triphasés basse tension.

Caractéristiques techniques

Pouvoir de coupure assigné Icn selon EN 60898 à 230V6 kA
Nombre de pôles (total)3
Courant nominal6 A
Courbe de déclenchementd
Conducteur neutre à connectionnon
Nombre de pôles protégés3
Largeur en unités de division3
Pouvoir de coupure assigné icn selon EN 60898 à 400 v6 kA
Tension de dimensionnement400 V
Profondeur totale44.5 mm
Type de tensionAC/DC
Tension d'isolement de mesure Ui500 V
Pouvoir de coupure assigné Icu selon IEC 60947-2 à 400V10 kA
Pouvoir de coupure assigné Icu selon IEC 60947-2 à 230V20 kA
Tension nominale de tenue aux chocs Uimp6 kV
Fréquence50...60 Hz
Dispositifs supplémentaires possiblesoui
Montage sous crépinon
Classe de limitation énergétique3
Catégorie de surtension4
Section du conducteur multifilaire pouvant être raccordée1...16 mm²
Classe de protection (IP)IP20
Degré de pollution3
Section du conducteur monofilaire raccordable1...25 mm²
Température ambiante durant le fonctionnement-35...70 °C
Antidéflagrantnon
Puissance dissipée1.3 W
Product Carbon Footprint (CO2)Déclaration du fournisseur
Poids avec emballage0,329 kg

Produits de la même série que le produit consulté

Ce disjoncteur tripolaire est-il adapté à la protection d’un moteur ou d’une machine avec fort courant d’appel ?

Oui, la courbe D est généralement choisie pour des charges avec appel de courant important au démarrage, comme certains moteurs, transformateurs ou équipements électromécaniques. Le choix final doit toutefois rester conforme au schéma de l’installation et aux caractéristiques du matériel à protéger.

Peut-on utiliser ce disjoncteur 3P 6A dans un tableau électrique modulaire standard ?

Oui, c’est un appareil modulaire conçu pour montage sur rail DIN, avec une largeur de 3 modules. Il s’intègre donc dans un tableau de répartition compatible, sous réserve de la place disponible et de la compatibilité de l’ensemble du coffret.

Ce disjoncteur Schneider Acti9 iC60N A9F75306 peut-il couper les trois phases d’un circuit triphasé ?

Oui, il s’agit d’un disjoncteur tripolaire : les 3 pôles sont protégés et il est prévu pour la coupure simultanée d’un circuit triphasé.

Faut-il raccorder le neutre sur ce disjoncteur ?

Non, ce modèle ne prévoit pas de connexion du neutre. Il est donc destiné à la protection d’un circuit tripolaire sans neutre commuté par l’appareil.

Quel type de câblage peut être raccordé sur ce disjoncteur ?

Les conducteurs rigides et souples sont compatibles dans les plages indiquées par la fiche produit. Il faut respecter les sections admissibles et le serrage prescrit par le fabricant pour garantir un raccordement fiable.

Ce disjoncteur peut-il être installé à la place d’un autre iC60N de la même gamme ?

Souvent oui si l’encombrement, le nombre de pôles, la courbe et le calibre sont identiques, mais il faut vérifier la référence exacte et la compatibilité avec le tableau, le peigne ou les accessoires déjà en place.

Vous ne trouvez pas votre réponse ?
Notre équipe est là pour vous aider.
Contacter le support

Avis clients

0 reviews
0
0
0
0
0

Il n’y a pas encore d’avis.

Soyez le premier à laisser votre avis sur “Disjoncteur tripolaire 6A courbe D iC60N A9F75306”
