Schneider Distribution

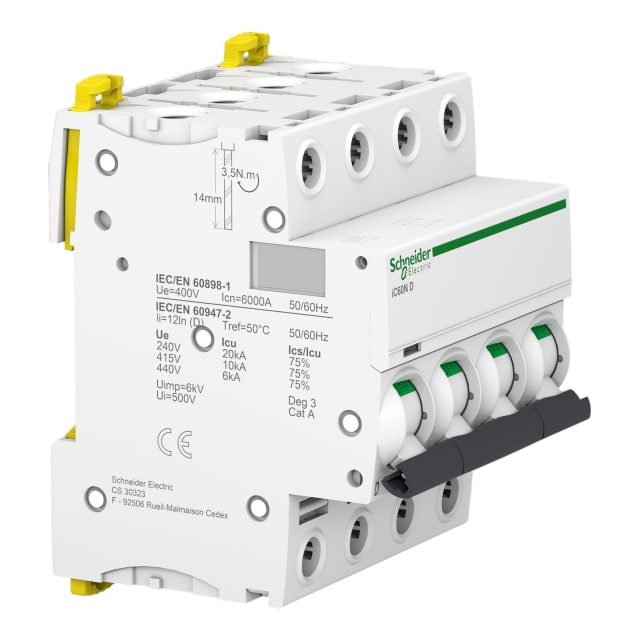

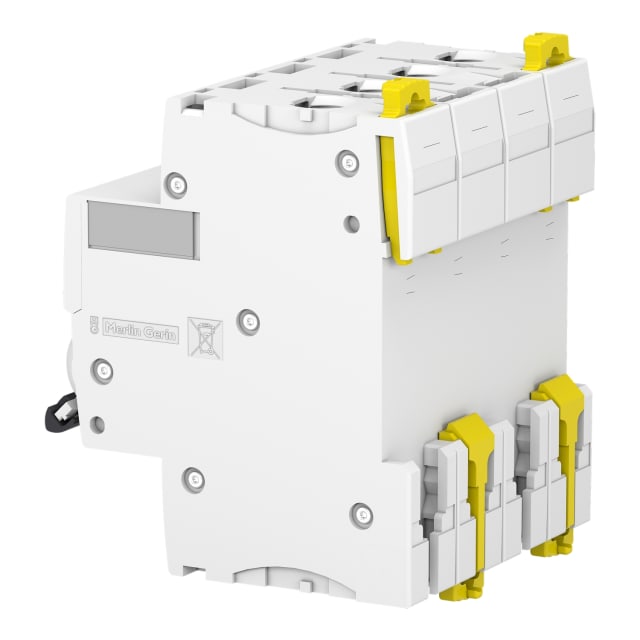

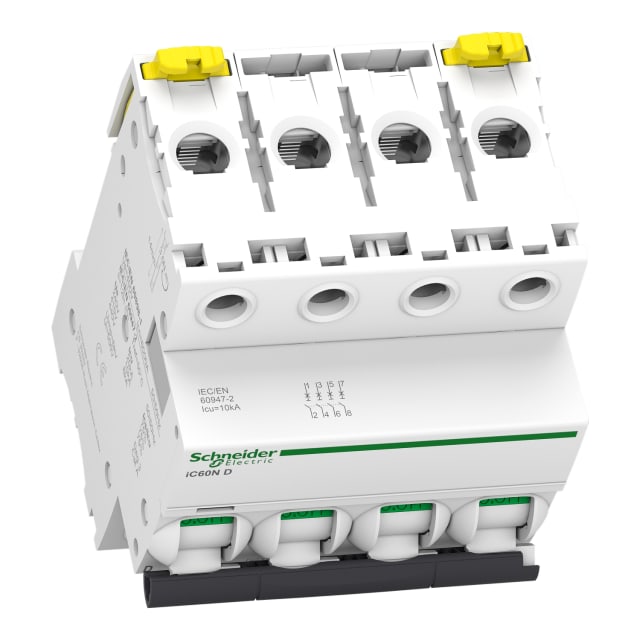

Disjoncteur tétrapolaire 40A courbe D iC60N A9F75440

Marque : Schneider Distribution Série : Acti9 iC60 EAN : 3606480081224 SKU : 4107725 Réf. fabricant : A9F75440

Disjoncteur tétrapolaire 40 A courbe D Acti9 iC60N, 4 modules, pouvoir de coupure 6 kA, pour la protection des circuits triphasés avec neutre non connecté.

145.03€ HTVA

Par 1 pièce

12 en stock

12 en stock

Quantité Prix HTVA Remise
0-2 145.03€ 0%
3-5 142.13€ 2%
6-10 140.68€ 3%
11+ 139.23€ 4%
Référence Produit Nombre de pôles (total) Courant nominal Courbe de déclenchement Disponibilité Prix HTVA
4107725 Réf. 4107725 Disjoncteur tétrapolaire 40A courbe D iC60N A9F75440 Modèle sélectionné
Nombre de pôles (total)
4
Courant nominal
40 A
Courbe de déclenchement
d
4 40 A d En stock 145.03€ HTVA par 1 pièce En stock
4106896 Réf. 4106896 Disjoncteur miniature 1P 1A courbe C 6 kA A9F74101
Nombre de pôles (total)
1
Courant nominal
1 A
Courbe de déclenchement
C
1 1 A C En stock 26.70€ HTVA par 1 pièce En stock
4107578 Réf. 4107578 Disjoncteur miniature 1P 2A courbe C A9F74102
Nombre de pôles (total)
1
Courant nominal
2 A
Courbe de déclenchement
C
1 2 A C En stock 26.70€ HTVA par 1 pièce En stock
4107579 Réf. 4107579 Disjoncteur miniature 1P 4A courbe C iC60N A9F74104
Nombre de pôles (total)
1
Courant nominal
4 A
Courbe de déclenchement
C
1 4 A C En stock 27.77€ HTVA par 1 pièce En stock
4107581 Réf. 4107581 Disjoncteur miniature 2P 1A courbe C A9F74201
Nombre de pôles (total)
2
Courant nominal
1 A
Courbe de déclenchement
C
2 1 A C En stock 55.39€ HTVA par 1 pièce En stock
4107582 Réf. 4107582 Disjoncteur modulaire 2P 2A courbe C iC60N A9F74202
Nombre de pôles (total)
2
Courant nominal
2 A
Courbe de déclenchement
C
2 2 A C En stock 53.84€ HTVA par 1 pièce En stock
4107583 Réf. 4107583 Disjoncteur 2 pôles 3A courbe C iC60N A9F74203
Nombre de pôles (total)
2
Courant nominal
3 A
Courbe de déclenchement
C
2 3 A C Sur commande 53.89€ HTVA par 1 pièce Sur commande
4107584 Réf. 4107584 Disjoncteur miniature 2P 4A courbe C A9F74204
Nombre de pôles (total)
2
Courant nominal
4 A
Courbe de déclenchement
C
2 4 A C En stock 54.61€ HTVA par 1 pièce En stock
4107586 Réf. 4107586 Disjoncteur miniature 2P 0,5A courbe C A9F74270
Nombre de pôles (total)
2
Courant nominal
0,5 A
Courbe de déclenchement
C
2 0,5 A C En stock 55.99€ HTVA par 1 pièce En stock
4107588 Réf. 4107588 Disjoncteur tripolaire 2A courbe C iC60N A9F74302
Nombre de pôles (total)
3
Courant nominal
2 A
Courbe de déclenchement
C
3 2 A C En stock 87.05€ HTVA par 1 pièce En stock
4107589 Réf. 4107589 Disjoncteur modulaire triphasé 4A courbe C A9F74304
Nombre de pôles (total)
3
Courant nominal
4 A
Courbe de déclenchement
C
3 4 A C En stock 87.05€ HTVA par 1 pièce En stock
4107592 Réf. 4107592 Disjoncteur miniature 4 pôles 2A courbe C A9F74402
Nombre de pôles (total)
4
Courant nominal
2 A
Courbe de déclenchement
C
4 2 A C En stock 108.48€ HTVA par 1 pièce En stock
4107593 Réf. 4107593 Disjoncteur tétrapolaire 4A courbe C iC60N A9F74404
Nombre de pôles (total)
4
Courant nominal
4 A
Courbe de déclenchement
C
4 4 A C En stock 98.75€ HTVA par 1 pièce En stock
4107686 Réf. 4107686 Disjoncteur miniature 1P 32A courbe D iC60N A9F75132
Nombre de pôles (total)
1
Courant nominal
32 A
Courbe de déclenchement
d
1 32 A d Sur commande 28.74€ HTVA par 1 pièce Sur commande
4107692 Réf. 4107692 Disjoncteur miniature 2P 2A courbe D iC60N A9F75202
Nombre de pôles (total)
2
Courant nominal
2 A
Courbe de déclenchement
d
2 2 A d En stock 71.69€ HTVA par 1 pièce En stock
4107694 Réf. 4107694 Disjoncteur miniature 2P 4A courbe D iC60N A9F75204
Nombre de pôles (total)
2
Courant nominal
4 A
Courbe de déclenchement
d
2 4 A d En stock 75.26€ HTVA par 1 pièce En stock
4107695 Réf. 4107695 Disjoncteur miniature 2P 6A courbe D A9F75206
Nombre de pôles (total)
2
Courant nominal
6 A
Courbe de déclenchement
d
2 6 A d En stock 57.72€ HTVA par 1 pièce En stock
4107696 Réf. 4107696 Disjoncteur modulaire 2P 10A courbe D iC60N A9F75210
Nombre de pôles (total)
2
Courant nominal
10 A
Courbe de déclenchement
d
2 10 A d En stock 57.14€ HTVA par 1 pièce En stock
4107697 Réf. 4107697 Disjoncteur miniature 2P 16A courbe D A9F75216
Nombre de pôles (total)
2
Courant nominal
16 A
Courbe de déclenchement
d
2 16 A d En stock 57.96€ HTVA par 1 pièce En stock
4107698 Réf. 4107698 Disjoncteur modulaire 2P 20A courbe D A9F75220
Nombre de pôles (total)
2
Courant nominal
20 A
Courbe de déclenchement
d
2 20 A d En stock 59.42€ HTVA par 1 pièce En stock
4107699 Réf. 4107699 Disjoncteur miniature 2P 25A courbe D A9F75225
Nombre de pôles (total)
2
Courant nominal
25 A
Courbe de déclenchement
d
2 25 A d En stock 60.58€ HTVA par 1 pièce En stock
4107700 Réf. 4107700 Disjoncteur miniature 2P 32A courbe D A9F75232
Nombre de pôles (total)
2
Courant nominal
32 A
Courbe de déclenchement
d
2 32 A d En stock 58.79€ HTVA par 1 pièce En stock
4107707 Réf. 4107707 Disjoncteur tripolaire 6A courbe D iC60N A9F75306
Nombre de pôles (total)
3
Courant nominal
6 A
Courbe de déclenchement
d
3 6 A d Rupture de stock 85.53€ HTVA par 1 pièce Rupture de stock
4107708 Réf. 4107708 Disjoncteur triphasé 10A courbe D 3 pôles A9F75310
Nombre de pôles (total)
3
Courant nominal
10 A
Courbe de déclenchement
d
3 10 A d En stock 85.53€ HTVA par 1 pièce En stock
4107709 Réf. 4107709 Disjoncteur triphasé 16A courbe D 3 pôles A9F75316
Nombre de pôles (total)
3
Courant nominal
16 A
Courbe de déclenchement
d
3 16 A d En stock 85.53€ HTVA par 1 pièce En stock
4107710 Réf. 4107710 Disjoncteur modulaire triphasé 20A courbe D A9F75320
Nombre de pôles (total)
3
Courant nominal
20 A
Courbe de déclenchement
d
3 20 A d En stock 85.53€ HTVA par 1 pièce En stock
4107711 Réf. 4107711 Disjoncteur tripolaire 25A courbe D iC60N A9F75325
Nombre de pôles (total)
3
Courant nominal
25 A
Courbe de déclenchement
d
3 25 A d En stock 85.53€ HTVA par 1 pièce En stock
4107712 Réf. 4107712 Disjoncteur tripolaire 32A courbe D iC60N A9F75332
Nombre de pôles (total)
3
Courant nominal
32 A
Courbe de déclenchement
d
3 32 A d En stock 85.53€ HTVA par 1 pièce En stock
4107713 Réf. 4107713 Disjoncteur modulaire triphasé 40A courbe D A9F75340
Nombre de pôles (total)
3
Courant nominal
40 A
Courbe de déclenchement
d
3 40 A d En stock 107.60€ HTVA par 1 pièce En stock
4107715 Réf. 4107715 Disjoncteur modulaire tripolaire 63A courbe D A9F75363
Nombre de pôles (total)
3
Courant nominal
63 A
Courbe de déclenchement
d
3 63 A d En stock 177.81€ HTVA par 1 pièce En stock
4107720 Réf. 4107720 Disjoncteur 4 pôles 10A courbe D iC60N A9F75410
Nombre de pôles (total)
4
Courant nominal
10 A
Courbe de déclenchement
d
4 10 A d En stock 115.70€ HTVA par 1 pièce En stock
4107721 Réf. 4107721 Disjoncteur tétrapolaire 16A courbe D iC60N A9F75416
Nombre de pôles (total)
4
Courant nominal
16 A
Courbe de déclenchement
d
4 16 A d En stock 120.33€ HTVA par 1 pièce En stock
4107722 Réf. 4107722 Disjoncteur modulaire 4P 20A courbe D iC60N A9F75420
Nombre de pôles (total)
4
Courant nominal
20 A
Courbe de déclenchement
d
4 20 A d En stock 113.07€ HTVA par 1 pièce En stock
4107723 Réf. 4107723 Disjoncteur miniature 4 pôles 25A courbe D A9F75425
Nombre de pôles (total)
4
Courant nominal
25 A
Courbe de déclenchement
d
4 25 A d En stock 120.33€ HTVA par 1 pièce En stock
4107724 Réf. 4107724 Disjoncteur modulaire iC60N 4P 32A courbe D A9F75432
Nombre de pôles (total)
4
Courant nominal
32 A
Courbe de déclenchement
d
4 32 A d En stock 113.07€ HTVA par 1 pièce En stock
4107726 Réf. 4107726 Disjoncteur 4 pôles 50A courbe D iC60N A9F75450
Nombre de pôles (total)
4
Courant nominal
50 A
Courbe de déclenchement
d
4 50 A d En stock 212.35€ HTVA par 1 pièce En stock
4107727 Réf. 4107727 Disjoncteur 4P 63A courbe D iC60N A9F75463
Nombre de pôles (total)
4
Courant nominal
63 A
Courbe de déclenchement
d
4 63 A d En stock 237.33€ HTVA par 1 pièce En stock
4135513 Réf. 4135513 Disjoncteur modulaire iC60N 1P 4A courbe B A9F73104
Nombre de pôles (total)
1
Courant nominal
4 A
Courbe de déclenchement
B
1 4 A B Sur commande 33.12€ HTVA par 1 pièce Sur commande
4135517 Réf. 4135517 Disjoncteur modulaire 2P 2A courbe B iC60N A9F73202
Nombre de pôles (total)
2
Courant nominal
2 A
Courbe de déclenchement
B
2 2 A B En stock 69.85€ HTVA par 1 pièce En stock
4135519 Réf. 4135519 Disjoncteur miniature 2P 4A courbe B iC60N A9F73204
— — — En stock 69.85€ HTVA par 1 pièce En stock
4512754 Réf. 4512754 Disjoncteur modulaire 1P 3A courbe C iC60N A9F74103
Nombre de pôles (total)
1
Courant nominal
3 A
Courbe de déclenchement
C
1 3 A C En stock 26.70€ HTVA par 1 pièce En stock

Disjoncteur tétrapolaire 40A courbe D pour la protection des circuits triphasés

Ce disjoncteur tétrapolaire Acti9 iC60N 40A courbe D est conçu pour assurer la protection des circuits contre les surcharges et les courts-circuits sur quatre pôles protégés. Son calibre de 40 A et sa courbe D le destinent aux installations où les appels de courant au démarrage peuvent être élevés, notamment avec certains moteurs, transformateurs ou charges à fort courant d’enclenchement. En tableau, il permet de sécuriser une distribution 400 V avec une coupure simultanée sur les 4 pôles.

Courbe D : adaptée aux charges à fort courant d’appel

La courbe de déclenchement D est particulièrement indiquée lorsque l’installation alimente des équipements susceptibles de provoquer des pointes de courant brèves mais importantes au démarrage. Elle limite les déclenchements intempestifs tout en conservant la fonction de protection contre les défauts réels. Ce positionnement en fait un choix pertinent pour des applications techniques exigeantes en environnement tertiaire ou industriel léger, lorsqu’un disjoncteur modulaire standard de courbe C serait moins adapté.

Pouvoir de coupure et performances de protection

Ce modèle dispose d’un pouvoir de coupure assigné de 6 kA selon EN 60898 à 230 V comme à 400 V, et d’un pouvoir de coupure Icu pouvant atteindre 20 kA à 230 V et 10 kA à 400 V selon IEC 60947-2. Cette double référence normative permet d’orienter le produit vers des usages de protection modulaire exigeants, avec une bonne tenue face aux défauts de court-circuit. Sa classe de limitation énergétique 3 contribue à réduire l’énergie laissée passer en cas de défaut, ce qui aide à mieux protéger les équipements en aval.

Format modulaire 4P pour intégration simple en tableau

Avec 4 pôles protégés et un encombrement de 4 modules, ce disjoncteur s’intègre facilement dans un tableau électrique modulaire. Il se monte sur rail DIN et convient aux coffrets et armoires où la compacité compte autant que la lisibilité de l’appareillage. Son format permet d’organiser proprement la protection des départs tétrapolaires sans surdimensionner le tableau, tout en conservant un repérage clair des circuits.

Confort d’exploitation et maintenance facilitée

La gamme Acti9 iC60N est appréciée pour ses fonctions pratiques en exploitation. L’indication de déclenchement permet d’identifier plus rapidement un départ en défaut, ce qui facilite les interventions sur tableau. Le système de visualisation de l’ouverture réelle des contacts apporte un repère utile lors des opérations de maintenance en aval. Pour l’installateur comme pour l’exploitant, cela se traduit par une manipulation plus lisible lors des phases de diagnostic, d’isolement et de remise en service.

Raccordement, tenue électrique et conditions d’utilisation

Ce disjoncteur accepte des conducteurs monofilaires de 1 à 35 mm² et des conducteurs multifilaires de 1 à 25 mm², ce qui permet de couvrir de nombreux cas de câblage en distribution modulaire. Il fonctionne en AC/DC, sur une fréquence de 50 à 60 Hz, avec une tension d’isolement Ui de 500 V et une tenue aux chocs Uimp de 6 kV. Sa catégorie de surtension IV et son degré de pollution 3 renforcent sa pertinence dans des ensembles électriques où la robustesse d’isolement est un critère important.

Un choix cohérent pour tableaux de protection et distribution électrique

Pour un tableau nécessitant un disjoncteur quadripolaire 40A courbe D, ce modèle apporte une combinaison recherchée de compacité, de sélectivité d’usage et de caractéristiques techniques adaptées aux circuits à fort appel de courant. Son indice de protection IP20, sa plage de fonctionnement de -35 à 70 °C et la possibilité d’ajouter des dispositifs complémentaires en font une solution bien adaptée aux besoins de protection modulaire dans les ensembles de distribution électrique.

Caractéristiques techniques

Pouvoir de coupure assigné Icn selon EN 60898 à 230V6 kA
Nombre de pôles (total)4
Courant nominal40 A
Courbe de déclenchementd
Conducteur neutre à connectionnon
Nombre de pôles protégés4
Largeur en unités de division4
Pouvoir de coupure assigné icn selon EN 60898 à 400 v6 kA
Tension de dimensionnement400 V
Profondeur totale44.5 mm
Type de tensionAC/DC
Tension d'isolement de mesure Ui500 V
Pouvoir de coupure assigné Icu selon IEC 60947-2 à 400V10 kA
Pouvoir de coupure assigné Icu selon IEC 60947-2 à 230V20 kA
Tension nominale de tenue aux chocs Uimp6 kV
Fréquence50...60 Hz
Dispositifs supplémentaires possiblesoui
Montage sous crépinon
Classe de limitation énergétique3
Catégorie de surtension4
Section du conducteur multifilaire pouvant être raccordée1...25 mm²
Classe de protection (IP)IP20
Degré de pollution3
Section du conducteur monofilaire raccordable1...35 mm²
Température ambiante durant le fonctionnement-35...70 °C
Antidéflagrantnon
Puissance dissipée3.6 W
Product Carbon Footprint (CO2)Déclaration du fournisseur
Poids avec emballage0,497 kg

Produits de la même série que le produit consulté

Ce disjoncteur tétrapolaire peut-il être utilisé pour couper les trois phases et le neutre ?

Oui, ce modèle 4 pôles protège et sectionne les 4 conducteurs. En revanche, le neutre n’est pas indiqué comme raccordé séparément sur cette référence : vérifiez bien le câblage prévu dans votre tableau avant installation.

Quel encombrement prévoir dans le tableau électrique ?

Il occupe 4 modules de largeur sur rail DIN. Prévoyez aussi la profondeur utile du coffret pour le câblage, car le produit mesure 44,5 mm de profondeur hors accessoires.

Peut-on associer ce disjoncteur à des accessoires de la gamme Acti9 iC60N ?

Oui, la fiche produit indique que des dispositifs supplémentaires sont possibles. C’est un point important si vous devez ajouter un contact auxiliaire, un signalement ou un accessoire compatible de la gamme.

Ce disjoncteur est-il adapté à une installation en habitat ou en tertiaire ?

Oui, il s’intègre dans des tableaux de distribution basse tension pour protéger des départs triphasés. Son format modulaire sur rail DIN le rend adapté aux tableaux électriques résidentiels, tertiaires ou techniques, selon le dimensionnement de l’installation.

Peut-on l’installer dans un environnement de tableau fermé sans risque de contact ?

Oui, son indice de protection IP20 correspond à une protection contre le contact avec les doigts, mais pas contre l’eau. Il doit donc être installé dans un coffret ou tableau adapté, avec capotage conforme.

Ce modèle est-il compatible avec des conducteurs de forte section ?

Oui, il accepte des conducteurs rigides jusqu’à 35 mm² et des conducteurs multifilaires jusqu’à 25 mm². En pratique, il faut respecter le type de câble, le serrage et le couple de raccordement prévus par l’installation.

Vous ne trouvez pas votre réponse ?
Notre équipe est là pour vous aider.
Contacter le support

Avis clients

0 reviews
0
0
0
0
0

Il n’y a pas encore d’avis.

Soyez le premier à laisser votre avis sur “Disjoncteur tétrapolaire 40A courbe D iC60N A9F75440”
