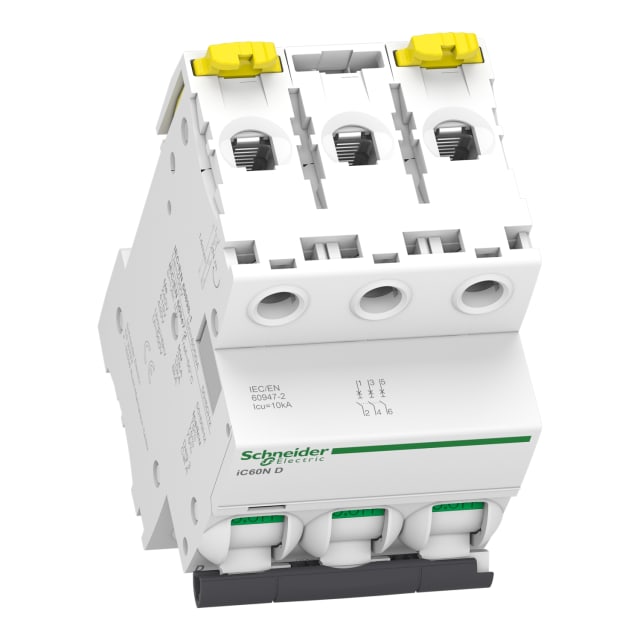

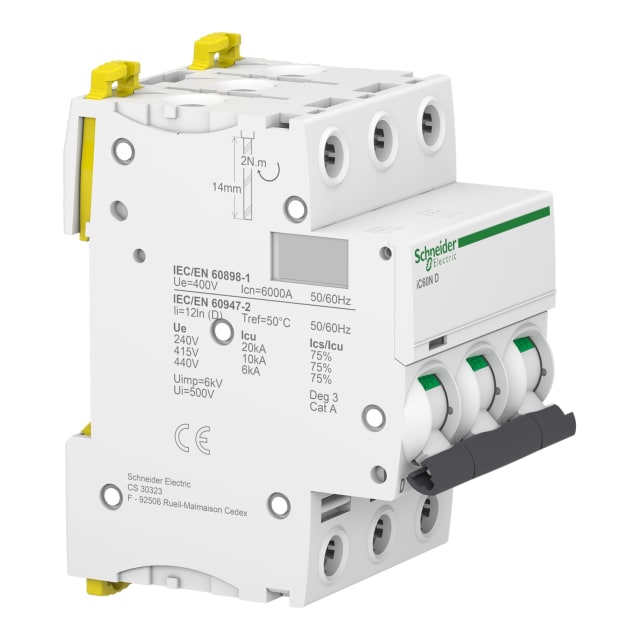

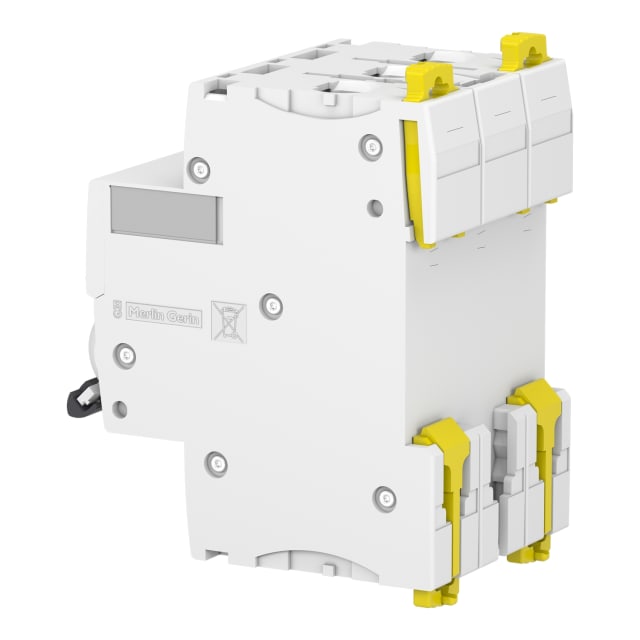

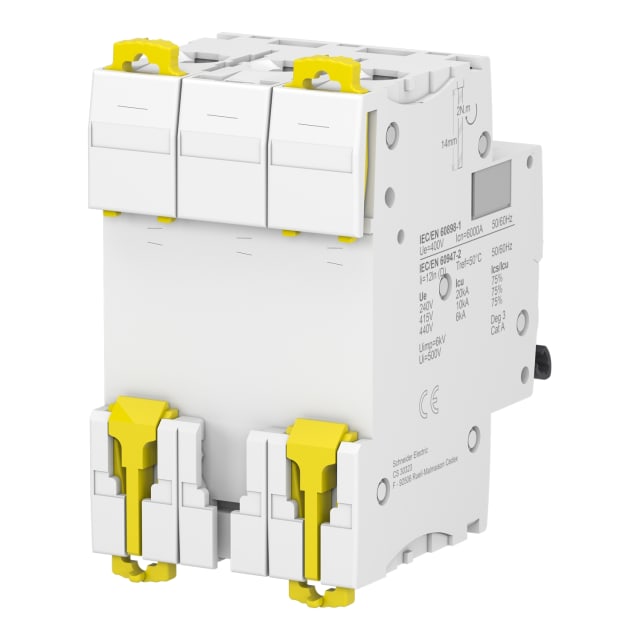

Disjoncteur triphasé 10A courbe D 3 pôles A9F75310

Disjoncteur triphasé 10 A courbe D pour circuits à fort courant d’appel

Ce disjoncteur triphasé 3 pôles 10 A courbe D de la gamme Acti9 iC60N est conçu pour la protection des circuits contre les surcharges et les courts-circuits sur réseaux triphasés. La courbe D est particulièrement adaptée aux départs présentant un courant d’appel élevé au démarrage, comme certains moteurs, équipements électromécaniques ou charges inductives. En tableau, il permet de sécuriser la ligne tout en évitant les déclenchements intempestifs liés aux pointes de courant de mise sous tension.

Protection 3 pôles avec calibre 10 A et pouvoir de coupure élevé

Avec ses 3 pôles protégés, ce disjoncteur assure une coupure simultanée des trois phases. Son courant nominal de 10 A en fait une solution pertinente pour les départs triphasés de faible puissance nécessitant une protection précise. Son pouvoir de coupure atteint 6 kA selon EN 60898 à 230 V et 400 V, ainsi que 10 kA selon IEC 60947-2 à 400 V, avec 20 kA à 230 V selon cette même norme. Cette configuration permet son intégration dans des tableaux où un bon niveau de tenue au court-circuit est recherché.

Format modulaire compact pour coffret et tableau électrique

Ce modèle occupe 3 modules au tableau, soit une largeur optimisée pour les installations où l’espace disponible doit être maîtrisé. Le montage sur rail DIN facilite une mise en place rapide dans les coffrets de distribution et tableaux modulaires. Son encombrement compact simplifie l’organisation des protections en triphasé, notamment dans les armoires divisionnaires, les tableaux techniques ou les extensions d’installation.

Raccordement souple et intégration pratique en distribution

Le disjoncteur accepte des conducteurs monofilaire de 1 à 25 mm² et multifilaire de 1 à 16 mm², ce qui couvre les sections couramment rencontrées en distribution terminale et en câblage de tableau. Il ne possède pas de neutre à raccorder, ce qui le destine aux départs 3 phases sans pôle neutre protégé. Des dispositifs supplémentaires peuvent être associés, un point intéressant pour faire évoluer l’appareillage selon les besoins de signalisation, de commande ou d’auxiliaires en tableau.

Conçu pour une exploitation sûre et une maintenance plus lisible

Ce disjoncteur modulaire intègre les fonctions visuelles propres à la gamme iC60N, utiles au quotidien lors des opérations d’exploitation et de maintenance. L’indication mécanique de défaut permet d’identifier plus rapidement le circuit concerné après déclenchement, tandis que l’indication de séparation physique des contacts apporte une lecture claire de l’état de l’appareil lors des interventions en aval. C’est un vrai avantage pour gagner en lisibilité dans les tableaux comportant plusieurs départs protégés.

Caractéristiques électriques adaptées aux environnements exigeants

Prévu pour une tension de dimensionnement de 400 V, ce disjoncteur fonctionne en AC/DC avec une fréquence de 50 à 60 Hz. Sa tension d’isolement Ui de 500 V et sa tenue aux chocs Uimp de 6 kV renforcent son aptitude à être intégré dans des ensembles de distribution exposés aux contraintes électriques usuelles. Sa classe de limitation énergétique 3 contribue à mieux contenir l’énergie laissée passer en cas de défaut, ce qui participe à la protection des équipements situés en aval.

Un appareillage modulaire pensé pour les contraintes de tableau

Avec un indice de protection IP20, une catégorie de surtension 4, un degré de pollution 3 et une plage de fonctionnement de -35 à 70 °C, ce disjoncteur répond aux attentes des installations électriques en coffret ou en armoire. Sa puissance dissipée de 2,3 W reste compatible avec une intégration soignée dans les ensembles modulaires. Pour un départ triphasé 10 A nécessitant une courbe D et un format 3P clair à sélectionner, ce modèle constitue un choix précis, lisible et adapté aux besoins de protection en distribution électrique.
