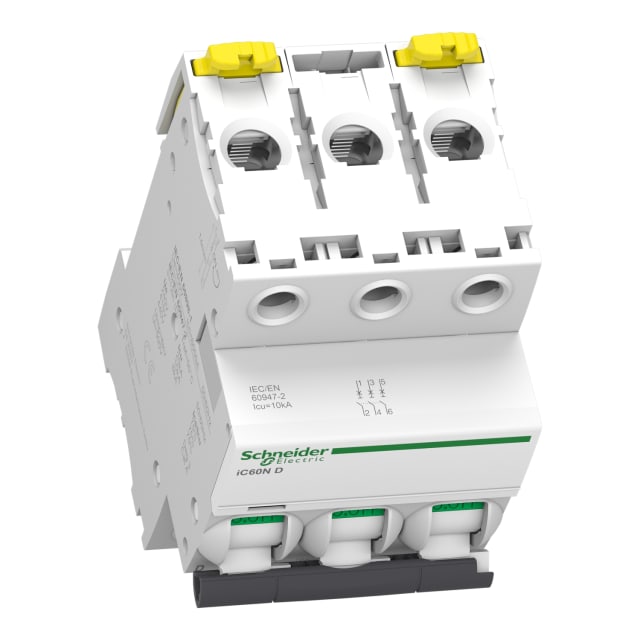

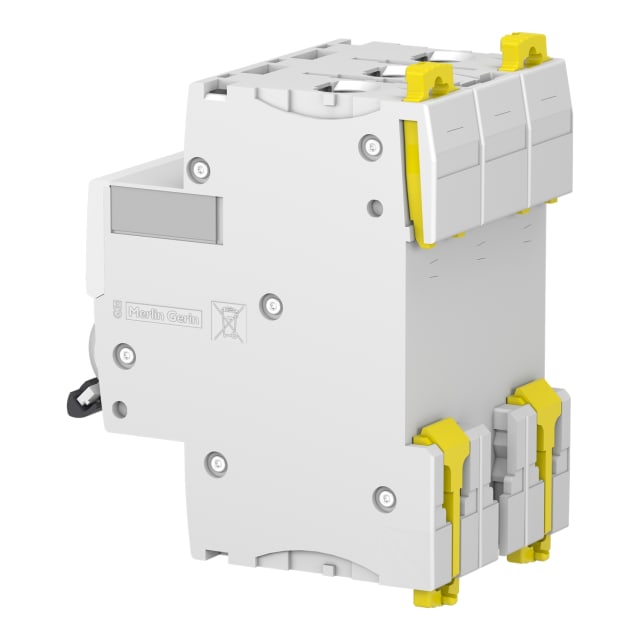

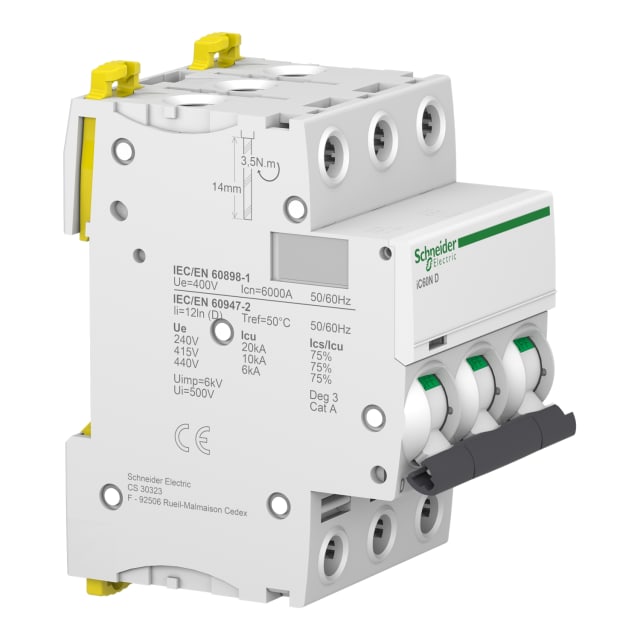

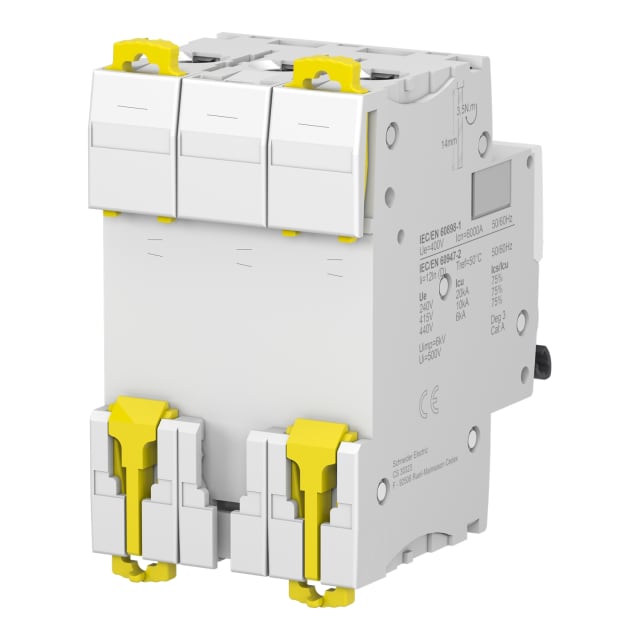

Disjoncteur modulaire tripolaire 63A courbe D A9F75363
Disjoncteur modulaire tripolaire 63 A courbe D, 3 modules, pouvoir de coupure 6 kA, conçu pour la protection et la distribution électrique en 400 V AC/DC.
177.81€ HTVA
1 en stock
1 en stock
| Quantité | Prix HTVA | Remise |
|---|---|---|
| 0-2 | 177.81€ | 0% |
| 3-5 | 174.25€ | 2% |
| 6-10 | 172.48€ | 3% |
| 11+ | 170.70€ | 4% |
| Référence | Produit | Nombre de pôles (total) | Courant nominal | Courbe de déclenchement | Disponibilité | Prix HTVA |
|---|---|---|---|---|---|---|
| 4107715 |
Réf. 4107715
Disjoncteur modulaire tripolaire 63A courbe D A9F75363
Modèle sélectionné
|
3 | 63 A | d | En stock | 177.81€ HTVA par 1 pièce En stock |
| 4106896 |
Réf. 4106896
Disjoncteur miniature 1P 1A courbe C 6 kA A9F74101
|
1 | 1 A | C | En stock | 26.70€ HTVA par 1 pièce En stock |
| 4107578 |
Réf. 4107578
Disjoncteur miniature 1P 2A courbe C A9F74102
|
1 | 2 A | C | En stock | 26.70€ HTVA par 1 pièce En stock |
| 4107579 |
Réf. 4107579
Disjoncteur miniature 1P 4A courbe C iC60N A9F74104
|
1 | 4 A | C | En stock | 27.77€ HTVA par 1 pièce En stock |
| 4107581 |
Réf. 4107581
Disjoncteur miniature 2P 1A courbe C A9F74201
|
2 | 1 A | C | En stock | 55.39€ HTVA par 1 pièce En stock |
| 4107582 |
Réf. 4107582
Disjoncteur modulaire 2P 2A courbe C iC60N A9F74202
|
2 | 2 A | C | En stock | 53.84€ HTVA par 1 pièce En stock |
| 4107583 |
Réf. 4107583
Disjoncteur 2 pôles 3A courbe C iC60N A9F74203
|
2 | 3 A | C | Sur commande | 53.89€ HTVA par 1 pièce Sur commande |
| 4107584 |
Réf. 4107584
Disjoncteur miniature 2P 4A courbe C A9F74204
|
2 | 4 A | C | En stock | 54.61€ HTVA par 1 pièce En stock |
| 4107586 |
Réf. 4107586
Disjoncteur miniature 2P 0,5A courbe C A9F74270
|
2 | 0,5 A | C | En stock | 55.99€ HTVA par 1 pièce En stock |
| 4107588 |
Réf. 4107588
Disjoncteur tripolaire 2A courbe C iC60N A9F74302
|
3 | 2 A | C | En stock | 87.05€ HTVA par 1 pièce En stock |
| 4107589 |
Réf. 4107589
Disjoncteur modulaire triphasé 4A courbe C A9F74304
|
3 | 4 A | C | En stock | 87.05€ HTVA par 1 pièce En stock |
| 4107592 |
Réf. 4107592
Disjoncteur miniature 4 pôles 2A courbe C A9F74402
|
4 | 2 A | C | En stock | 108.48€ HTVA par 1 pièce En stock |
| 4107593 |
Réf. 4107593
Disjoncteur tétrapolaire 4A courbe C iC60N A9F74404
|
4 | 4 A | C | En stock | 98.75€ HTVA par 1 pièce En stock |
| 4107686 |
Réf. 4107686
Disjoncteur miniature 1P 32A courbe D iC60N A9F75132
|
1 | 32 A | d | Sur commande | 28.74€ HTVA par 1 pièce Sur commande |
| 4107692 |
Réf. 4107692
Disjoncteur miniature 2P 2A courbe D iC60N A9F75202
|
2 | 2 A | d | En stock | 71.69€ HTVA par 1 pièce En stock |
| 4107694 |
Réf. 4107694
Disjoncteur miniature 2P 4A courbe D iC60N A9F75204
|
2 | 4 A | d | En stock | 75.26€ HTVA par 1 pièce En stock |
| 4107695 |
Réf. 4107695
Disjoncteur miniature 2P 6A courbe D A9F75206
|
2 | 6 A | d | En stock | 57.72€ HTVA par 1 pièce En stock |
| 4107696 |
Réf. 4107696
Disjoncteur modulaire 2P 10A courbe D iC60N A9F75210
|
2 | 10 A | d | En stock | 57.14€ HTVA par 1 pièce En stock |
| 4107697 |
Réf. 4107697
Disjoncteur miniature 2P 16A courbe D A9F75216
|
2 | 16 A | d | En stock | 57.96€ HTVA par 1 pièce En stock |
| 4107698 |
Réf. 4107698
Disjoncteur modulaire 2P 20A courbe D A9F75220
|
2 | 20 A | d | En stock | 59.42€ HTVA par 1 pièce En stock |
| 4107699 |
Réf. 4107699
Disjoncteur miniature 2P 25A courbe D A9F75225
|
2 | 25 A | d | En stock | 60.58€ HTVA par 1 pièce En stock |
| 4107700 |
Réf. 4107700
Disjoncteur miniature 2P 32A courbe D A9F75232
|
2 | 32 A | d | En stock | 58.79€ HTVA par 1 pièce En stock |
| 4107707 |
Réf. 4107707
Disjoncteur tripolaire 6A courbe D iC60N A9F75306
|
3 | 6 A | d | Rupture de stock | 85.53€ HTVA par 1 pièce Rupture de stock |
| 4107708 |
Réf. 4107708
Disjoncteur triphasé 10A courbe D 3 pôles A9F75310
|
3 | 10 A | d | En stock | 85.53€ HTVA par 1 pièce En stock |
| 4107709 |
Réf. 4107709
Disjoncteur triphasé 16A courbe D 3 pôles A9F75316
|
3 | 16 A | d | En stock | 85.53€ HTVA par 1 pièce En stock |
| 4107710 |
Réf. 4107710
Disjoncteur modulaire triphasé 20A courbe D A9F75320
|
3 | 20 A | d | En stock | 85.53€ HTVA par 1 pièce En stock |
| 4107711 |
Réf. 4107711
Disjoncteur tripolaire 25A courbe D iC60N A9F75325
|
3 | 25 A | d | En stock | 85.53€ HTVA par 1 pièce En stock |
| 4107712 |
Réf. 4107712
Disjoncteur tripolaire 32A courbe D iC60N A9F75332
|
3 | 32 A | d | En stock | 85.53€ HTVA par 1 pièce En stock |
| 4107713 |
Réf. 4107713
Disjoncteur modulaire triphasé 40A courbe D A9F75340
|
3 | 40 A | d | En stock | 107.60€ HTVA par 1 pièce En stock |
| 4107720 |
Réf. 4107720
Disjoncteur 4 pôles 10A courbe D iC60N A9F75410
|
4 | 10 A | d | En stock | 115.70€ HTVA par 1 pièce En stock |
| 4107721 |
Réf. 4107721
Disjoncteur tétrapolaire 16A courbe D iC60N A9F75416
|
4 | 16 A | d | En stock | 120.33€ HTVA par 1 pièce En stock |
| 4107722 |
Réf. 4107722
Disjoncteur modulaire 4P 20A courbe D iC60N A9F75420
|
4 | 20 A | d | En stock | 113.07€ HTVA par 1 pièce En stock |
| 4107723 |
Réf. 4107723
Disjoncteur miniature 4 pôles 25A courbe D A9F75425
|
4 | 25 A | d | En stock | 120.33€ HTVA par 1 pièce En stock |
| 4107724 |
Réf. 4107724
Disjoncteur modulaire iC60N 4P 32A courbe D A9F75432
|
4 | 32 A | d | En stock | 113.07€ HTVA par 1 pièce En stock |
| 4107725 |
Réf. 4107725
Disjoncteur tétrapolaire 40A courbe D iC60N A9F75440
|
4 | 40 A | d | En stock | 145.03€ HTVA par 1 pièce En stock |
| 4107726 |
Réf. 4107726
Disjoncteur 4 pôles 50A courbe D iC60N A9F75450
|
4 | 50 A | d | En stock | 212.35€ HTVA par 1 pièce En stock |
| 4107727 |
Réf. 4107727
Disjoncteur 4P 63A courbe D iC60N A9F75463
|
4 | 63 A | d | En stock | 237.33€ HTVA par 1 pièce En stock |
| 4135513 |
Réf. 4135513
Disjoncteur modulaire iC60N 1P 4A courbe B A9F73104
|
1 | 4 A | B | Sur commande | 33.12€ HTVA par 1 pièce Sur commande |
| 4135517 |
Réf. 4135517
Disjoncteur modulaire 2P 2A courbe B iC60N A9F73202
|
2 | 2 A | B | En stock | 69.85€ HTVA par 1 pièce En stock |
| 4135519 |
Réf. 4135519
Disjoncteur miniature 2P 4A courbe B iC60N A9F73204
|
— | — | — | En stock | 69.85€ HTVA par 1 pièce En stock |
| 4512754 |
Réf. 4512754
Disjoncteur modulaire 1P 3A courbe C iC60N A9F74103
|
1 | 3 A | C | En stock | 26.70€ HTVA par 1 pièce En stock |
Disjoncteur modulaire tripolaire 63 A pour la protection des départs triphasés
Ce disjoncteur modulaire tripolaire 63 A courbe D de la gamme Acti9 iC60N est conçu pour protéger efficacement les circuits triphasés contre les surcharges et les courts-circuits. Avec ses 3 pôles protégés, il convient aux tableaux électriques où la continuité de protection sur les trois phases est indispensable, notamment pour l’alimentation de moteurs, d’équipements électromécaniques ou de charges à fort courant d’appel.
Courbe D adaptée aux appels de courant élevés
La courbe de déclenchement D est particulièrement indiquée pour les circuits présentant des pointes de courant importantes au démarrage. Elle permet d’éviter les déclenchements intempestifs sur des charges comme certains moteurs, transformateurs, ventilations, compresseurs ou machines-outils, tout en conservant une protection modulaire précise contre les défauts. C’est un choix pertinent lorsque l’installation exige une tenue renforcée aux appels de courant sans surdimensionner la protection.
Pouvoir de coupure dimensionné pour les installations exigeantes
Ce modèle offre un pouvoir de coupure de 6 kA selon EN 60898 à 230 V et à 400 V, ainsi qu’un pouvoir de coupure Icu de 10 kA à 400 V et 20 kA à 230 V selon IEC 60947-2. Cette configuration permet son intégration aussi bien dans des applications de distribution modulaire que dans des environnements techniques demandant une bonne tenue face aux défauts de court-circuit. Sa classe de limitation énergétique 3 contribue en outre à mieux contenir l’énergie laissée passer vers les équipements en aval.
Format compact pour intégration simple sur rail DIN
Avec une largeur de 3 modules, ce disjoncteur tripolaire 63 A s’intègre facilement dans les tableaux et coffrets de distribution lorsque l’optimisation de l’encombrement est recherchée. Son raccordement accepte des conducteurs monofilaire de 1 à 35 mm² et multifilaire de 1 à 25 mm², ce qui facilite son adaptation à de nombreuses configurations de câblage en puissance. L’absence de neutre raccordable confirme son usage sur protection de phases uniquement.
Conçu pour les contraintes électriques courantes en tableau
Ce disjoncteur modulaire fonctionne en AC/DC, avec une tension assignée de 400 V, une tension d’isolement Ui de 500 V et une tenue aux chocs Uimp de 6 kV. Sa catégorie de surtension IV et son degré de pollution 3 le rendent adapté aux environnements de distribution électrique où la robustesse diélectrique et la tenue aux perturbations sont des critères de choix. Son indice de protection IP20 correspond à un montage en tableau ou coffret approprié.
Compatibilité avec les besoins d’évolution de l’installation
Ce modèle accepte l’association avec des dispositifs supplémentaires, ce qui permet de faire évoluer le départ protégé selon les besoins du chantier ou de la maintenance. Dans une logique de tableau modulaire, cette possibilité est intéressante pour construire une protection cohérente et évolutive autour de la gamme Acti9 iC60, sans repartir d’une architecture entièrement nouvelle.
Plage d’utilisation large pour locaux techniques et applications industrielles
Grâce à une température de fonctionnement de -35 à +70 °C, ce disjoncteur tripolaire peut être retenu pour des installations soumises à des conditions ambiantes étendues. Sa puissance dissipée de 5,6 W est à prendre en compte pour le dimensionnement thermique du tableau, en particulier dans les coffrets compacts ou faiblement ventilés. Pour l’installateur comme pour l’exploitant, ce produit constitue une solution claire pour protéger un départ triphasé 63 A avec courbe D dans un format modulaire standard.
Documentation PDF
Caractéristiques techniques
| Pouvoir de coupure assigné Icn selon EN 60898 à 230V | 6 kA |
|---|---|
| Nombre de pôles (total) | 3 |
| Courant nominal | 63 A |
| Courbe de déclenchement | d |
| Conducteur neutre à connection | non |
| Nombre de pôles protégés | 3 |
| Largeur en unités de division | 3 |
| Pouvoir de coupure assigné icn selon EN 60898 à 400 v | 6 kA |
| Tension de dimensionnement | 400 V |
| Profondeur totale | 44.5 mm |
| Type de tension | AC/DC |
| Tension d'isolement de mesure Ui | 500 V |
| Pouvoir de coupure assigné Icu selon IEC 60947-2 à 400V | 10 kA |
| Pouvoir de coupure assigné Icu selon IEC 60947-2 à 230V | 20 kA |
| Tension nominale de tenue aux chocs Uimp | 6 kV |
| Fréquence | 50...60 Hz |
| Dispositifs supplémentaires possibles | oui |
| Montage sous crépi | non |
| Classe de limitation énergétique | 3 |
| Catégorie de surtension | 4 |
| Section du conducteur multifilaire pouvant être raccordée | 1...25 mm² |
| Classe de protection (IP) | IP20 |
| Degré de pollution | 3 |
| Section du conducteur monofilaire raccordable | 1...35 mm² |
| Température ambiante durant le fonctionnement | -35...70 °C |
| Antidéflagrant | non |
| Puissance dissipée | 5.6 W |
| Product Carbon Footprint (CO2) | Déclaration du fournisseur |
| Poids avec emballage | 0,386 kg |
Produits de la même série que le produit consulté
Ce disjoncteur tripolaire 63 A peut-il être utilisé pour protéger un circuit triphasé ?
Oui, c’est bien un disjoncteur 3 pôles prévu pour la protection d’un circuit triphasé. Il coupe et protège les trois phases simultanément, ce qui en fait un choix adapté pour une distribution ou un départ triphasé au tableau.
Ce modèle convient-il pour un montage sur rail DIN dans un tableau électrique ?
Oui, ce disjoncteur modulaire est conçu pour être installé dans un tableau sur rail DIN, comme la plupart des appareils de la gamme Acti9 iC60N.
Peut-on le raccorder avec des conducteurs souples ou rigides ?
Oui. Les bornes acceptent des conducteurs rigides et souples, avec une section adaptée à ce type d’appareil de tableau. Vérifiez simplement le sertissage des embouts si vous utilisez du câble souple.
Ce disjoncteur est-il compatible avec un peigne d’alimentation ?
Oui, ce type de disjoncteur modulaire est compatible avec un peigne de répartition adapté au pas et à la gamme du tableau. Il faut toutefois vérifier la compatibilité exacte avec le peigne et les accessoires déjà installés.
À quoi sert la courbe D sur ce disjoncteur ?
La courbe D est destinée aux circuits avec forts appels de courant au démarrage. Elle est généralement utilisée pour des charges comme certains moteurs, transformateurs ou équipements à courant d’appel élevé, afin d’éviter les déclenchements intempestifs.
Est-il adapté pour une installation en habitation ?
Il peut être utilisé dans un tableau électrique si le besoin correspond à un départ triphasé et si l’installation est dimensionnée en conséquence. En pratique, il est surtout recherché pour des usages tertiaires ou techniques avec appels de courant plus élevés.
