Schneider Distribution

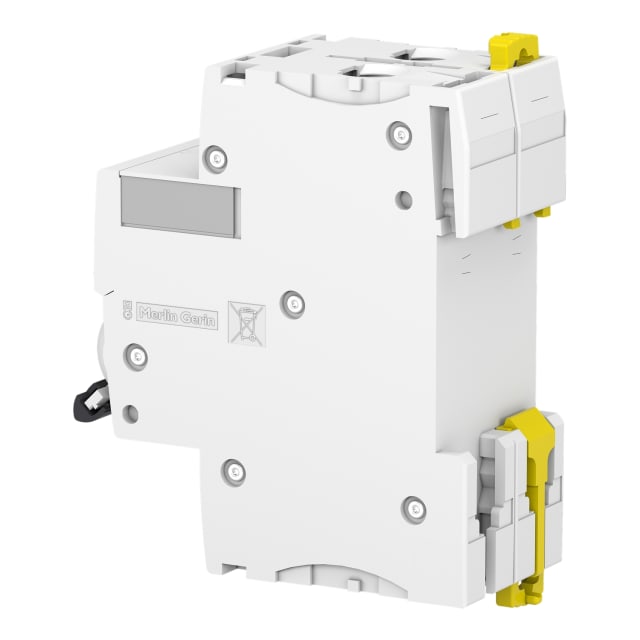

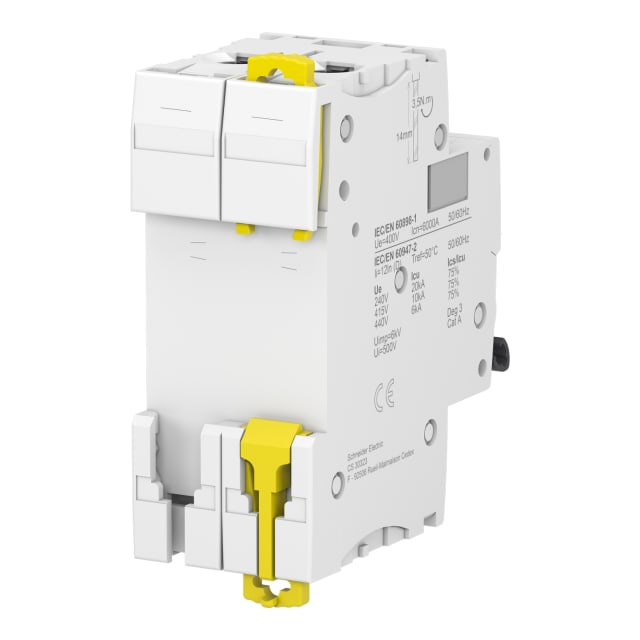

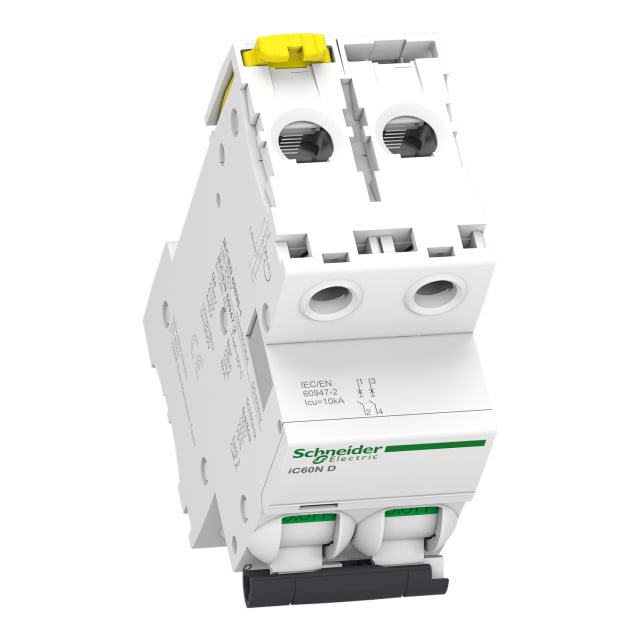

Disjoncteur miniature 2P 32A courbe D A9F75232

Marque : Schneider Distribution Série : Acti9 iC60 EAN : 3606480080999 SKU : 4107700 Réf. fabricant : A9F75232

Disjoncteur miniature bipolaire 2P 32 A courbe D, pour circuits à fort courant d’appel. Pouvoir de coupure 6 kA, format 2 modules, compatible AC/DC, série Acti9 iC60.

58.79€ HTVA

Par 1 pièce

2 en stock

2 en stock

Quantité Prix HTVA Remise
0-2 58.79€ 0%
3-5 57.62€ 2%
6-10 57.03€ 3%
11+ 56.44€ 4%
Référence Produit Nombre de pôles (total) Courant nominal Courbe de déclenchement Disponibilité Prix HTVA
4107700 Réf. 4107700 Disjoncteur miniature 2P 32A courbe D A9F75232 Modèle sélectionné
Nombre de pôles (total)
2
Courant nominal
32 A
Courbe de déclenchement
d
2 32 A d En stock 58.79€ HTVA par 1 pièce En stock
4106896 Réf. 4106896 Disjoncteur miniature 1P 1A courbe C 6 kA A9F74101
Nombre de pôles (total)
1
Courant nominal
1 A
Courbe de déclenchement
C
1 1 A C En stock 26.70€ HTVA par 1 pièce En stock
4107578 Réf. 4107578 Disjoncteur miniature 1P 2A courbe C A9F74102
Nombre de pôles (total)
1
Courant nominal
2 A
Courbe de déclenchement
C
1 2 A C En stock 26.70€ HTVA par 1 pièce En stock
4107579 Réf. 4107579 Disjoncteur miniature 1P 4A courbe C iC60N A9F74104
Nombre de pôles (total)
1
Courant nominal
4 A
Courbe de déclenchement
C
1 4 A C En stock 27.77€ HTVA par 1 pièce En stock
4107581 Réf. 4107581 Disjoncteur miniature 2P 1A courbe C A9F74201
Nombre de pôles (total)
2
Courant nominal
1 A
Courbe de déclenchement
C
2 1 A C En stock 55.39€ HTVA par 1 pièce En stock
4107582 Réf. 4107582 Disjoncteur modulaire 2P 2A courbe C iC60N A9F74202
Nombre de pôles (total)
2
Courant nominal
2 A
Courbe de déclenchement
C
2 2 A C En stock 53.84€ HTVA par 1 pièce En stock
4107583 Réf. 4107583 Disjoncteur 2 pôles 3A courbe C iC60N A9F74203
Nombre de pôles (total)
2
Courant nominal
3 A
Courbe de déclenchement
C
2 3 A C Sur commande 53.89€ HTVA par 1 pièce Sur commande
4107584 Réf. 4107584 Disjoncteur miniature 2P 4A courbe C A9F74204
Nombre de pôles (total)
2
Courant nominal
4 A
Courbe de déclenchement
C
2 4 A C En stock 54.61€ HTVA par 1 pièce En stock
4107586 Réf. 4107586 Disjoncteur miniature 2P 0,5A courbe C A9F74270
Nombre de pôles (total)
2
Courant nominal
0,5 A
Courbe de déclenchement
C
2 0,5 A C En stock 55.99€ HTVA par 1 pièce En stock
4107588 Réf. 4107588 Disjoncteur tripolaire 2A courbe C iC60N A9F74302
Nombre de pôles (total)
3
Courant nominal
2 A
Courbe de déclenchement
C
3 2 A C En stock 87.05€ HTVA par 1 pièce En stock
4107589 Réf. 4107589 Disjoncteur modulaire triphasé 4A courbe C A9F74304
Nombre de pôles (total)
3
Courant nominal
4 A
Courbe de déclenchement
C
3 4 A C En stock 87.05€ HTVA par 1 pièce En stock
4107592 Réf. 4107592 Disjoncteur miniature 4 pôles 2A courbe C A9F74402
Nombre de pôles (total)
4
Courant nominal
2 A
Courbe de déclenchement
C
4 2 A C En stock 108.48€ HTVA par 1 pièce En stock
4107593 Réf. 4107593 Disjoncteur tétrapolaire 4A courbe C iC60N A9F74404
Nombre de pôles (total)
4
Courant nominal
4 A
Courbe de déclenchement
C
4 4 A C En stock 98.75€ HTVA par 1 pièce En stock
4107686 Réf. 4107686 Disjoncteur miniature 1P 32A courbe D iC60N A9F75132
Nombre de pôles (total)
1
Courant nominal
32 A
Courbe de déclenchement
d
1 32 A d Sur commande 28.74€ HTVA par 1 pièce Sur commande
4107692 Réf. 4107692 Disjoncteur miniature 2P 2A courbe D iC60N A9F75202
Nombre de pôles (total)
2
Courant nominal
2 A
Courbe de déclenchement
d
2 2 A d En stock 71.69€ HTVA par 1 pièce En stock
4107694 Réf. 4107694 Disjoncteur miniature 2P 4A courbe D iC60N A9F75204
Nombre de pôles (total)
2
Courant nominal
4 A
Courbe de déclenchement
d
2 4 A d En stock 75.26€ HTVA par 1 pièce En stock
4107695 Réf. 4107695 Disjoncteur miniature 2P 6A courbe D A9F75206
Nombre de pôles (total)
2
Courant nominal
6 A
Courbe de déclenchement
d
2 6 A d En stock 57.72€ HTVA par 1 pièce En stock
4107696 Réf. 4107696 Disjoncteur modulaire 2P 10A courbe D iC60N A9F75210
Nombre de pôles (total)
2
Courant nominal
10 A
Courbe de déclenchement
d
2 10 A d En stock 57.14€ HTVA par 1 pièce En stock
4107697 Réf. 4107697 Disjoncteur miniature 2P 16A courbe D A9F75216
Nombre de pôles (total)
2
Courant nominal
16 A
Courbe de déclenchement
d
2 16 A d En stock 57.96€ HTVA par 1 pièce En stock
4107698 Réf. 4107698 Disjoncteur modulaire 2P 20A courbe D A9F75220
Nombre de pôles (total)
2
Courant nominal
20 A
Courbe de déclenchement
d
2 20 A d En stock 59.42€ HTVA par 1 pièce En stock
4107699 Réf. 4107699 Disjoncteur miniature 2P 25A courbe D A9F75225
Nombre de pôles (total)
2
Courant nominal
25 A
Courbe de déclenchement
d
2 25 A d En stock 60.58€ HTVA par 1 pièce En stock
4107707 Réf. 4107707 Disjoncteur tripolaire 6A courbe D iC60N A9F75306
Nombre de pôles (total)
3
Courant nominal
6 A
Courbe de déclenchement
d
3 6 A d Rupture de stock 85.53€ HTVA par 1 pièce Rupture de stock
4107708 Réf. 4107708 Disjoncteur triphasé 10A courbe D 3 pôles A9F75310
Nombre de pôles (total)
3
Courant nominal
10 A
Courbe de déclenchement
d
3 10 A d En stock 85.53€ HTVA par 1 pièce En stock
4107709 Réf. 4107709 Disjoncteur triphasé 16A courbe D 3 pôles A9F75316
Nombre de pôles (total)
3
Courant nominal
16 A
Courbe de déclenchement
d
3 16 A d En stock 85.53€ HTVA par 1 pièce En stock
4107710 Réf. 4107710 Disjoncteur modulaire triphasé 20A courbe D A9F75320
Nombre de pôles (total)
3
Courant nominal
20 A
Courbe de déclenchement
d
3 20 A d En stock 85.53€ HTVA par 1 pièce En stock
4107711 Réf. 4107711 Disjoncteur tripolaire 25A courbe D iC60N A9F75325
Nombre de pôles (total)
3
Courant nominal
25 A
Courbe de déclenchement
d
3 25 A d En stock 85.53€ HTVA par 1 pièce En stock
4107712 Réf. 4107712 Disjoncteur tripolaire 32A courbe D iC60N A9F75332
Nombre de pôles (total)
3
Courant nominal
32 A
Courbe de déclenchement
d
3 32 A d En stock 85.53€ HTVA par 1 pièce En stock
4107713 Réf. 4107713 Disjoncteur modulaire triphasé 40A courbe D A9F75340
Nombre de pôles (total)
3
Courant nominal
40 A
Courbe de déclenchement
d
3 40 A d En stock 107.60€ HTVA par 1 pièce En stock
4107715 Réf. 4107715 Disjoncteur modulaire tripolaire 63A courbe D A9F75363
Nombre de pôles (total)
3
Courant nominal
63 A
Courbe de déclenchement
d
3 63 A d En stock 177.81€ HTVA par 1 pièce En stock
4107720 Réf. 4107720 Disjoncteur 4 pôles 10A courbe D iC60N A9F75410
Nombre de pôles (total)
4
Courant nominal
10 A
Courbe de déclenchement
d
4 10 A d En stock 115.70€ HTVA par 1 pièce En stock
4107721 Réf. 4107721 Disjoncteur tétrapolaire 16A courbe D iC60N A9F75416
Nombre de pôles (total)
4
Courant nominal
16 A
Courbe de déclenchement
d
4 16 A d En stock 120.33€ HTVA par 1 pièce En stock
4107722 Réf. 4107722 Disjoncteur modulaire 4P 20A courbe D iC60N A9F75420
Nombre de pôles (total)
4
Courant nominal
20 A
Courbe de déclenchement
d
4 20 A d En stock 113.07€ HTVA par 1 pièce En stock
4107723 Réf. 4107723 Disjoncteur miniature 4 pôles 25A courbe D A9F75425
Nombre de pôles (total)
4
Courant nominal
25 A
Courbe de déclenchement
d
4 25 A d En stock 120.33€ HTVA par 1 pièce En stock
4107724 Réf. 4107724 Disjoncteur modulaire iC60N 4P 32A courbe D A9F75432
Nombre de pôles (total)
4
Courant nominal
32 A
Courbe de déclenchement
d
4 32 A d En stock 113.07€ HTVA par 1 pièce En stock
4107725 Réf. 4107725 Disjoncteur tétrapolaire 40A courbe D iC60N A9F75440
Nombre de pôles (total)
4
Courant nominal
40 A
Courbe de déclenchement
d
4 40 A d En stock 145.03€ HTVA par 1 pièce En stock
4107726 Réf. 4107726 Disjoncteur 4 pôles 50A courbe D iC60N A9F75450
Nombre de pôles (total)
4
Courant nominal
50 A
Courbe de déclenchement
d
4 50 A d En stock 212.35€ HTVA par 1 pièce En stock
4107727 Réf. 4107727 Disjoncteur 4P 63A courbe D iC60N A9F75463
Nombre de pôles (total)
4
Courant nominal
63 A
Courbe de déclenchement
d
4 63 A d En stock 237.33€ HTVA par 1 pièce En stock
4135513 Réf. 4135513 Disjoncteur modulaire iC60N 1P 4A courbe B A9F73104
Nombre de pôles (total)
1
Courant nominal
4 A
Courbe de déclenchement
B
1 4 A B Sur commande 33.12€ HTVA par 1 pièce Sur commande
4135517 Réf. 4135517 Disjoncteur modulaire 2P 2A courbe B iC60N A9F73202
Nombre de pôles (total)
2
Courant nominal
2 A
Courbe de déclenchement
B
2 2 A B En stock 69.85€ HTVA par 1 pièce En stock
4135519 Réf. 4135519 Disjoncteur miniature 2P 4A courbe B iC60N A9F73204
— — — En stock 69.85€ HTVA par 1 pièce En stock
4512754 Réf. 4512754 Disjoncteur modulaire 1P 3A courbe C iC60N A9F74103
Nombre de pôles (total)
1
Courant nominal
3 A
Courbe de déclenchement
C
1 3 A C En stock 26.70€ HTVA par 1 pièce En stock

Disjoncteur miniature 2P 32A courbe D pour la protection des circuits exigeants

Ce disjoncteur miniature Acti9 iC60N 2P 32A courbe D est conçu pour assurer la protection des circuits basse tension contre les surcharges et les courts-circuits. Sa courbe de déclenchement D le destine particulièrement aux départs présentant un courant d’appel élevé, comme certains moteurs, équipements électromécaniques, transformateurs ou charges techniques au démarrage marqué. En version bipolaire avec 2 pôles protégés, il coupe et protège simultanément les deux conducteurs concernés, ce qui en fait une solution adaptée aux tableaux de distribution où une coupure franche et lisible est recherchée.

Courbe D 32 A : un choix adapté aux appels de courant élevés

Avec un calibre nominal de 32 A, ce disjoncteur modulaire répond aux besoins de protection de lignes dédiées ou de circuits spécifiques nécessitant une intensité soutenue. La courbe D permet de mieux absorber les pointes de courant au démarrage sans provoquer de déclenchements intempestifs, tout en conservant la fonction essentielle de protection du circuit. C’est un choix pertinent lorsque la charge raccordée n’est pas purement résistive et que le comportement au démarrage doit être pris en compte dans le dimensionnement du tableau électrique.

Pouvoir de coupure 6 kA selon EN 60898 et jusqu’à 10 kA selon IEC 60947-2

Ce modèle affiche un pouvoir de coupure assigné de 6 kA selon EN 60898 à 230 V et 400 V, ce qui convient aux installations modulaires nécessitant une protection efficace en environnement tertiaire, résidentiel technique ou petit industriel. Il atteint également 10 kA selon IEC 60947-2 à 400 V et 20 kA à 230 V selon cette même référence, ce qui renforce son intérêt dans les applications où le niveau de contrainte électrique doit être clairement identifié. Sa classe de limitation énergétique 3 contribue en outre à réduire les effets du défaut sur le circuit en aval.

Format modulaire compact pour intégration directe sur rail DIN

Le disjoncteur occupe 2 modules de largeur, ce qui facilite son intégration dans les coffrets et tableaux lorsque l’optimisation de l’encombrement est importante. Son montage sur rail DIN simplifie la mise en place dans une distribution modulaire standard. Le format 2P permet de structurer proprement les départs bipolaires sans recourir à des montages plus complexes. Pour l’installateur, cela se traduit par une lecture claire du tableau et une intégration cohérente dans les architectures de protection Schneider Electric Acti9.

Raccordement souple et compatibilite avec differentes sections de conducteurs

Ce disjoncteur 2P 32A accepte des conducteurs monofiliaires de 1 à 35 mm² et des conducteurs multifilaires de 1 à 25 mm². Cette plage de raccordement apporte de la souplesse au moment du câblage, aussi bien en création de tableau qu’en remplacement sur une installation existante. L’appareil fonctionne en AC/DC, avec une tension de dimensionnement de 400 V, une tension d’isolement Ui de 500 V et une tenue aux chocs Uimp de 6 kV, des caractéristiques utiles pour sécuriser le choix du bon appareillage dans un environnement de distribution moderne.

Confort d’exploitation et maintenance facilitee dans le tableau

La gamme Acti9 iC60N est appréciée pour ses fonctions visuelles utiles en exploitation. Ce disjoncteur intègre un indicateur de déclenchement permettant d’identifier plus rapidement le circuit en défaut, ce qui aide lors des opérations de diagnostic sur tableau. Il dispose également d’un repérage d’ouverture physique des contacts, pratique pour les interventions de maintenance en aval. Ces éléments améliorent la lisibilité de l’appareillage au quotidien et apportent un vrai confort lors des opérations de contrôle ou de remise en service.

Une solution technique adaptee aux tableaux de protection et de distribution

Destiné aux ensembles de protection et de distribution électrique, ce disjoncteur modulaire bipolaire trouve naturellement sa place dans les coffrets et tableaux où l’on recherche un appareil 32 A courbe D compact, clairement identifié et compatible avec des accessoires complémentaires. Il accepte l’ajout de dispositifs supplémentaires, ce qui facilite la constitution d’un ensemble cohérent autour de la protection du départ. Son indice de protection IP20, sa catégorie de surtension IV, son degré de pollution 3 et sa plage de fonctionnement de -35 à 70 °C en font un choix technique pertinent pour des environnements d’installation exigeants.

Caractéristiques techniques

Pouvoir de coupure assigné Icn selon EN 60898 à 230V6 kA
Nombre de pôles (total)2
Courant nominal32 A
Courbe de déclenchementd
Conducteur neutre à connectionnon
Nombre de pôles protégés2
Largeur en unités de division2
Pouvoir de coupure assigné icn selon EN 60898 à 400 v6 kA
Tension de dimensionnement400 V
Profondeur totale44.5 mm
Type de tensionAC/DC
Tension d'isolement de mesure Ui500 V
Pouvoir de coupure assigné Icu selon IEC 60947-2 à 400V10 kA
Pouvoir de coupure assigné Icu selon IEC 60947-2 à 230V20 kA
Tension nominale de tenue aux chocs Uimp6 kV
Fréquence50...60 Hz
Dispositifs supplémentaires possiblesoui
Montage sous crépinon
Classe de limitation énergétique3
Catégorie de surtension4
Section du conducteur multifilaire pouvant être raccordée1...25 mm²
Classe de protection (IP)IP20
Degré de pollution3
Section du conducteur monofilaire raccordable1...35 mm²
Température ambiante durant le fonctionnement-35...70 °C
Antidéflagrantnon
Puissance dissipée2.8 W
Product Carbon Footprint (CO2)Déclaration du fournisseur
Poids avec emballage0,245 kg

Produits de la même série que le produit consulté

Ce disjoncteur 2P 32 A courbe D est-il adapté aux charges à fort courant de démarrage ?

Oui, la courbe D est prévue pour des équipements avec appel de courant important au démarrage, comme certains moteurs, transformateurs ou charges inductives. En cas de doute, il faut vérifier la nature exacte de la charge et le calibre du circuit avant installation.

Dans quel type de tableau peut-on installer ce disjoncteur Acti9 iC60N ?

Il s’installe dans un tableau modulaire sur rail DIN, au format 2 modules. Sa profondeur totale est de 44,5 mm, ce qui facilite l’intégration dans les tableaux de distribution compatibles.

Peut-on l’utiliser pour couper à la fois la phase et le neutre ?

Oui, c’est un disjoncteur bipolaire 2P avec 2 pôles protégés. En revanche, la fiche indique qu’il n’y a pas de conducteur neutre à connexion dédié.

Quelle section de câble peut être raccordée sur ce disjoncteur ?

La fiche technique indique une section raccordable de 1 à 35 mm² en conducteur monofilaire, et de 1 à 25 mm² en conducteur multifilaire. Il faut aussi respecter les couples de serrage et le mode de raccordement prévus par la notice d’installation.

Ce disjoncteur est-il compatible avec une utilisation en AC et en DC ?

Oui, la fiche produit indique un type de tension AC/DC. Il reste nécessaire de vérifier les conditions exactes d’emploi du circuit concerné et le respect des valeurs d’installation indiquées par le fabricant.

Que faut-il vérifier avant de remplacer un ancien disjoncteur par ce modèle ?

Il faut contrôler la largeur disponible dans le tableau, le type de câblage, la compatibilité du rail DIN, le nombre de pôles requis et le pouvoir de coupure adapté à l’installation. Le remplacement doit aussi respecter les règles de sécurité et être effectué hors tension.

Vous ne trouvez pas votre réponse ?
Notre équipe est là pour vous aider.
Contacter le support

Avis clients

0 reviews
0
0
0
0
0

Il n’y a pas encore d’avis.

Soyez le premier à laisser votre avis sur “Disjoncteur miniature 2P 32A courbe D A9F75232”
