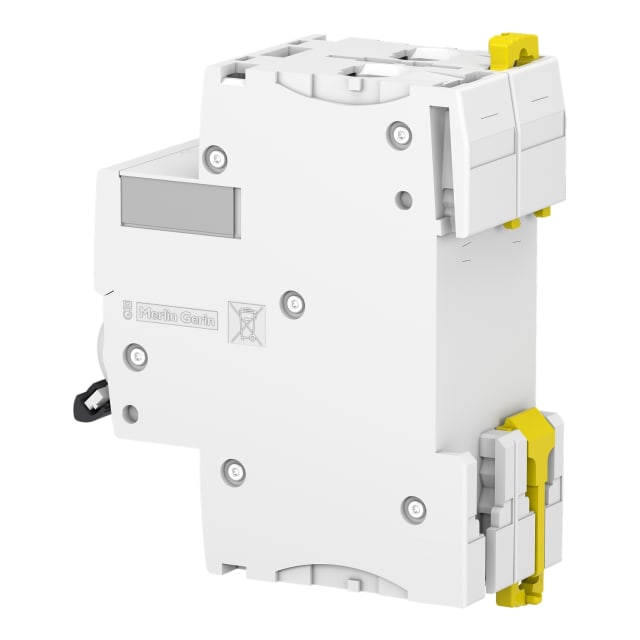

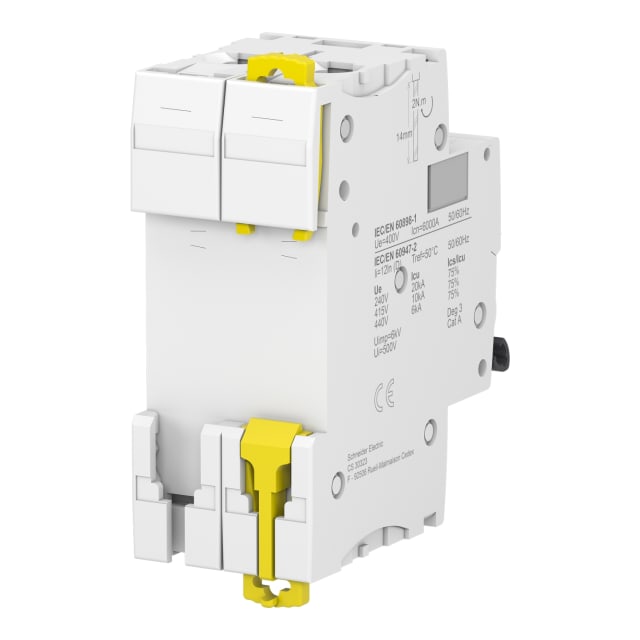

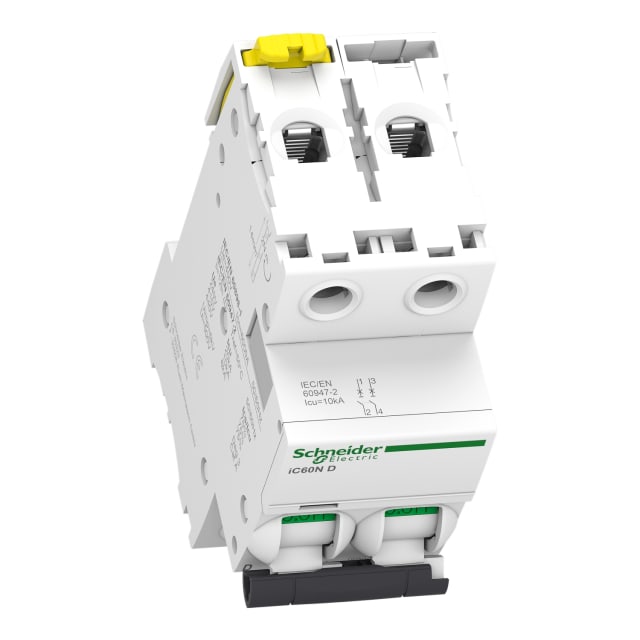

Disjoncteur miniature 2P 6A courbe D A9F75206

Marque : Schneider Distribution Série : Acti9 iC60 EAN : 3606480080937 SKU : 4107695 Réf. fabricant : A9F75206

Disjoncteur miniature bipolaire 2P 6 A courbe D, série Acti9 iC60, pour protection des circuits à fort appel de courant. Pouvoir de coupure 6 kA, format modulaire 2 modules, 400 V AC/DC.

57.72€ HTVA

Par 1 pièce

12 en stock

12 en stock

Quantité Prix HTVA Remise
0-2 57.72€ 0%
3-5 56.56€ 2%
6-10 55.99€ 3%
11+ 55.41€ 4%
Référence Produit Nombre de pôles (total) Courant nominal Courbe de déclenchement Disponibilité Prix HTVA
4107695 Réf. 4107695 Disjoncteur miniature 2P 6A courbe D A9F75206 Modèle sélectionné
Nombre de pôles (total)
2
Courant nominal
6 A
Courbe de déclenchement
d
2 6 A d En stock 57.72€ HTVA par 1 pièce En stock
4106896 Réf. 4106896 Disjoncteur miniature 1P 1A courbe C 6 kA A9F74101
Nombre de pôles (total)
1
Courant nominal
1 A
Courbe de déclenchement
C
1 1 A C En stock 26.70€ HTVA par 1 pièce En stock
4107578 Réf. 4107578 Disjoncteur miniature 1P 2A courbe C A9F74102
Nombre de pôles (total)
1
Courant nominal
2 A
Courbe de déclenchement
C
1 2 A C En stock 26.70€ HTVA par 1 pièce En stock
4107579 Réf. 4107579 Disjoncteur miniature 1P 4A courbe C iC60N A9F74104
Nombre de pôles (total)
1
Courant nominal
4 A
Courbe de déclenchement
C
1 4 A C En stock 27.77€ HTVA par 1 pièce En stock
4107581 Réf. 4107581 Disjoncteur miniature 2P 1A courbe C A9F74201
Nombre de pôles (total)
2
Courant nominal
1 A
Courbe de déclenchement
C
2 1 A C En stock 55.39€ HTVA par 1 pièce En stock
4107582 Réf. 4107582 Disjoncteur modulaire 2P 2A courbe C iC60N A9F74202
Nombre de pôles (total)
2
Courant nominal
2 A
Courbe de déclenchement
C
2 2 A C En stock 53.84€ HTVA par 1 pièce En stock
4107583 Réf. 4107583 Disjoncteur 2 pôles 3A courbe C iC60N A9F74203
Nombre de pôles (total)
2
Courant nominal
3 A
Courbe de déclenchement
C
2 3 A C Sur commande 53.89€ HTVA par 1 pièce Sur commande
4107584 Réf. 4107584 Disjoncteur miniature 2P 4A courbe C A9F74204
Nombre de pôles (total)
2
Courant nominal
4 A
Courbe de déclenchement
C
2 4 A C En stock 54.61€ HTVA par 1 pièce En stock
4107586 Réf. 4107586 Disjoncteur miniature 2P 0,5A courbe C A9F74270
Nombre de pôles (total)
2
Courant nominal
0,5 A
Courbe de déclenchement
C
2 0,5 A C En stock 55.99€ HTVA par 1 pièce En stock
4107588 Réf. 4107588 Disjoncteur tripolaire 2A courbe C iC60N A9F74302
Nombre de pôles (total)
3
Courant nominal
2 A
Courbe de déclenchement
C
3 2 A C En stock 87.05€ HTVA par 1 pièce En stock
4107589 Réf. 4107589 Disjoncteur modulaire triphasé 4A courbe C A9F74304
Nombre de pôles (total)
3
Courant nominal
4 A
Courbe de déclenchement
C
3 4 A C En stock 87.05€ HTVA par 1 pièce En stock
4107592 Réf. 4107592 Disjoncteur miniature 4 pôles 2A courbe C A9F74402
Nombre de pôles (total)
4
Courant nominal
2 A
Courbe de déclenchement
C
4 2 A C En stock 108.48€ HTVA par 1 pièce En stock
4107593 Réf. 4107593 Disjoncteur tétrapolaire 4A courbe C iC60N A9F74404
Nombre de pôles (total)
4
Courant nominal
4 A
Courbe de déclenchement
C
4 4 A C En stock 98.75€ HTVA par 1 pièce En stock
4107686 Réf. 4107686 Disjoncteur miniature 1P 32A courbe D iC60N A9F75132
Nombre de pôles (total)
1
Courant nominal
32 A
Courbe de déclenchement
d
1 32 A d Sur commande 28.74€ HTVA par 1 pièce Sur commande
4107692 Réf. 4107692 Disjoncteur miniature 2P 2A courbe D iC60N A9F75202
Nombre de pôles (total)
2
Courant nominal
2 A
Courbe de déclenchement
d
2 2 A d En stock 71.69€ HTVA par 1 pièce En stock
4107694 Réf. 4107694 Disjoncteur miniature 2P 4A courbe D iC60N A9F75204
Nombre de pôles (total)
2
Courant nominal
4 A
Courbe de déclenchement
d
2 4 A d En stock 75.26€ HTVA par 1 pièce En stock
4107696 Réf. 4107696 Disjoncteur modulaire 2P 10A courbe D iC60N A9F75210
Nombre de pôles (total)
2
Courant nominal
10 A
Courbe de déclenchement
d
2 10 A d En stock 57.14€ HTVA par 1 pièce En stock
4107697 Réf. 4107697 Disjoncteur miniature 2P 16A courbe D A9F75216
Nombre de pôles (total)
2
Courant nominal
16 A
Courbe de déclenchement
d
2 16 A d En stock 57.96€ HTVA par 1 pièce En stock
4107698 Réf. 4107698 Disjoncteur modulaire 2P 20A courbe D A9F75220
Nombre de pôles (total)
2
Courant nominal
20 A
Courbe de déclenchement
d
2 20 A d En stock 59.42€ HTVA par 1 pièce En stock
4107699 Réf. 4107699 Disjoncteur miniature 2P 25A courbe D A9F75225
Nombre de pôles (total)
2
Courant nominal
25 A
Courbe de déclenchement
d
2 25 A d En stock 60.58€ HTVA par 1 pièce En stock
4107700 Réf. 4107700 Disjoncteur miniature 2P 32A courbe D A9F75232
Nombre de pôles (total)
2
Courant nominal
32 A
Courbe de déclenchement
d
2 32 A d En stock 58.79€ HTVA par 1 pièce En stock
4107707 Réf. 4107707 Disjoncteur tripolaire 6A courbe D iC60N A9F75306
Nombre de pôles (total)
3
Courant nominal
6 A
Courbe de déclenchement
d
3 6 A d Rupture de stock 85.53€ HTVA par 1 pièce Rupture de stock
4107708 Réf. 4107708 Disjoncteur triphasé 10A courbe D 3 pôles A9F75310
Nombre de pôles (total)
3
Courant nominal
10 A
Courbe de déclenchement
d
3 10 A d En stock 85.53€ HTVA par 1 pièce En stock
4107709 Réf. 4107709 Disjoncteur triphasé 16A courbe D 3 pôles A9F75316
Nombre de pôles (total)
3
Courant nominal
16 A
Courbe de déclenchement
d
3 16 A d En stock 85.53€ HTVA par 1 pièce En stock
4107710 Réf. 4107710 Disjoncteur modulaire triphasé 20A courbe D A9F75320
Nombre de pôles (total)
3
Courant nominal
20 A
Courbe de déclenchement
d
3 20 A d En stock 85.53€ HTVA par 1 pièce En stock
4107711 Réf. 4107711 Disjoncteur tripolaire 25A courbe D iC60N A9F75325
Nombre de pôles (total)
3
Courant nominal
25 A
Courbe de déclenchement
d
3 25 A d En stock 85.53€ HTVA par 1 pièce En stock
4107712 Réf. 4107712 Disjoncteur tripolaire 32A courbe D iC60N A9F75332
Nombre de pôles (total)
3
Courant nominal
32 A
Courbe de déclenchement
d
3 32 A d En stock 85.53€ HTVA par 1 pièce En stock
4107713 Réf. 4107713 Disjoncteur modulaire triphasé 40A courbe D A9F75340
Nombre de pôles (total)
3
Courant nominal
40 A
Courbe de déclenchement
d
3 40 A d En stock 107.60€ HTVA par 1 pièce En stock
4107715 Réf. 4107715 Disjoncteur modulaire tripolaire 63A courbe D A9F75363
Nombre de pôles (total)
3
Courant nominal
63 A
Courbe de déclenchement
d
3 63 A d En stock 177.81€ HTVA par 1 pièce En stock
4107720 Réf. 4107720 Disjoncteur 4 pôles 10A courbe D iC60N A9F75410
Nombre de pôles (total)
4
Courant nominal
10 A
Courbe de déclenchement
d
4 10 A d En stock 115.70€ HTVA par 1 pièce En stock
4107721 Réf. 4107721 Disjoncteur tétrapolaire 16A courbe D iC60N A9F75416
Nombre de pôles (total)
4
Courant nominal
16 A
Courbe de déclenchement
d
4 16 A d En stock 120.33€ HTVA par 1 pièce En stock
4107722 Réf. 4107722 Disjoncteur modulaire 4P 20A courbe D iC60N A9F75420
Nombre de pôles (total)
4
Courant nominal
20 A
Courbe de déclenchement
d
4 20 A d En stock 113.07€ HTVA par 1 pièce En stock
4107723 Réf. 4107723 Disjoncteur miniature 4 pôles 25A courbe D A9F75425
Nombre de pôles (total)
4
Courant nominal
25 A
Courbe de déclenchement
d
4 25 A d En stock 120.33€ HTVA par 1 pièce En stock
4107724 Réf. 4107724 Disjoncteur modulaire iC60N 4P 32A courbe D A9F75432
Nombre de pôles (total)
4
Courant nominal
32 A
Courbe de déclenchement
d
4 32 A d En stock 113.07€ HTVA par 1 pièce En stock
4107725 Réf. 4107725 Disjoncteur tétrapolaire 40A courbe D iC60N A9F75440
Nombre de pôles (total)
4
Courant nominal
40 A
Courbe de déclenchement
d
4 40 A d En stock 145.03€ HTVA par 1 pièce En stock
4107726 Réf. 4107726 Disjoncteur 4 pôles 50A courbe D iC60N A9F75450
Nombre de pôles (total)
4
Courant nominal
50 A
Courbe de déclenchement
d
4 50 A d En stock 212.35€ HTVA par 1 pièce En stock
4107727 Réf. 4107727 Disjoncteur 4P 63A courbe D iC60N A9F75463
Nombre de pôles (total)
4
Courant nominal
63 A
Courbe de déclenchement
d
4 63 A d En stock 237.33€ HTVA par 1 pièce En stock
4135513 Réf. 4135513 Disjoncteur modulaire iC60N 1P 4A courbe B A9F73104
Nombre de pôles (total)
1
Courant nominal
4 A
Courbe de déclenchement
B
1 4 A B Sur commande 33.12€ HTVA par 1 pièce Sur commande
4135517 Réf. 4135517 Disjoncteur modulaire 2P 2A courbe B iC60N A9F73202
Nombre de pôles (total)
2
Courant nominal
2 A
Courbe de déclenchement
B
2 2 A B En stock 69.85€ HTVA par 1 pièce En stock
4135519 Réf. 4135519 Disjoncteur miniature 2P 4A courbe B iC60N A9F73204
— — — En stock 69.85€ HTVA par 1 pièce En stock
4512754 Réf. 4512754 Disjoncteur modulaire 1P 3A courbe C iC60N A9F74103
Nombre de pôles (total)
1
Courant nominal
3 A
Courbe de déclenchement
C
1 3 A C En stock 26.70€ HTVA par 1 pièce En stock

Disjoncteur miniature bipolaire 6A pour la protection des circuits en 2 pôles

Ce disjoncteur miniature 2P 6A courbe D de la gamme Acti9 iC60N est conçu pour protéger efficacement les circuits électriques contre les surcharges et les courts-circuits. Avec ses 2 pôles protégés, il assure une coupure sur les deux conducteurs et convient aux installations modulaires nécessitant une protection bipolaire précise. Son calibre 6 A le destine aux circuits de faible intensité demandant un déclenchement adapté à des pointes d’appel plus marquées.

Courbe D adaptée aux équipements avec fort courant d’appel

La courbe de déclenchement D convient particulièrement aux usages où l’intensité au démarrage peut être élevée pendant un temps très court. Elle est donc pertinente pour certains équipements électrotechniques, moteurs, transformateurs ou charges présentant un appel de courant supérieur à celui d’un circuit standard. Ce profil de déclenchement permet de limiter les coupures intempestives tout en maintenant une protection contre les défauts réels.

Pouvoir de coupure élevé pour une protection modulaire exigeante

Ce modèle offre un pouvoir de coupure de 6 kA selon EN 60898 à 230 V et 400 V, avec une tenue renforcée jusqu’à 10 kA selon IEC 60947-2 à 400 V et 20 kA à 230 V. Ces caractéristiques en font un disjoncteur modulaire adapté aux tableaux de distribution où le niveau de contrainte électrique impose une protection sérieuse et bien dimensionnée. Sa classe de limitation énergétique 3 contribue également à réduire les effets du défaut sur les équipements placés en aval.

Format compact pour intégration simple dans le tableau

Avec une largeur de 2 modules, ce disjoncteur bipolaire s’intègre facilement dans les coffrets et tableaux modulaires sur rail DIN. Son encombrement réduit aide à optimiser l’espace disponible tout en conservant une lecture claire de l’appareillage. Il constitue une solution pratique pour les armoires électriques où la densité des protections doit rester maîtrisée sans sacrifier la sélectivité fonctionnelle du tableau.

Raccordement souple et compatibilité avec plusieurs sections de conducteurs

Ce disjoncteur accepte des conducteurs monofilaires de 1 à 25 mm² ainsi que des conducteurs multifilaires de 1 à 16 mm². Cette plage de raccordement facilite son intégration dans des configurations variées, en neuf comme en rénovation, selon la section réellement utilisée dans le circuit protégé. L’appareil fonctionne en AC/DC, sous une tension de dimensionnement de 400 V, avec une fréquence de 50 à 60 Hz.

Sécurité d’exploitation et tenue aux contraintes électriques

Sa tension d’isolement Ui de 500 V et sa tenue aux chocs Uimp de 6 kV apportent un niveau de robustesse cohérent pour les environnements de distribution électrique. La catégorie de surtension 4 et le degré de pollution 3 renforcent son intérêt pour une installation en tableau. Le degré de protection IP20 correspond à un usage en appareillage modulaire intégré dans une enveloppe adaptée, avec une exploitation pensée pour la protection des personnes et des conducteurs.

Conçu pour les environnements techniques et les extensions d’appareillage

Ce disjoncteur peut recevoir des dispositifs supplémentaires, ce qui permet de faire évoluer le tableau selon les besoins de signalisation, de commande ou d’auxiliaires associés à la gamme. Sa plage de température de fonctionnement de -35 à 70 °C répond aux contraintes rencontrées dans de nombreux environnements techniques. Pour l’installateur comme pour l’exploitant, c’est un choix pertinent lorsqu’il faut une protection modulaire bipolaire 6 A à courbe D dans une architecture de distribution cohérente et proprement intégrée.

Caractéristiques techniques

Pouvoir de coupure assigné Icn selon EN 60898 à 230V6 kA
Nombre de pôles (total)2
Courant nominal6 A
Courbe de déclenchementd
Conducteur neutre à connectionnon
Nombre de pôles protégés2
Largeur en unités de division2
Pouvoir de coupure assigné icn selon EN 60898 à 400 v6 kA
Tension de dimensionnement400 V
Profondeur totale44.5 mm
Type de tensionAC/DC
Tension d'isolement de mesure Ui500 V
Pouvoir de coupure assigné Icu selon IEC 60947-2 à 400V10 kA
Pouvoir de coupure assigné Icu selon IEC 60947-2 à 230V20 kA
Tension nominale de tenue aux chocs Uimp6 kV
Fréquence50...60 Hz
Dispositifs supplémentaires possiblesoui
Montage sous crépinon
Classe de limitation énergétique3
Catégorie de surtension4
Section du conducteur multifilaire pouvant être raccordée1...16 mm²
Classe de protection (IP)IP20
Degré de pollution3
Section du conducteur monofilaire raccordable1...25 mm²
Température ambiante durant le fonctionnement-35...70 °C
Antidéflagrantnon
Puissance dissipée1.3 W
Product Carbon Footprint (CO2)Déclaration du fournisseur
Poids avec emballage0,218 kg

Produits de la même série que le produit consulté

À quoi sert ce disjoncteur miniature 2P 6A courbe D ?

Il sert à protéger un circuit monophasé à deux conducteurs contre les surcharges et les courts-circuits, avec coupure des deux pôles. La courbe D est généralement recherchée pour des circuits avec appels de courant au démarrage, comme certains moteurs ou transformateurs.

Ce modèle est-il adapté pour remplacer un disjoncteur 2P de même calibre dans un tableau modulaire ?

Oui, s’il s’agit bien d’un disjoncteur modulaire 2 pôles de même format et que le tableau accepte une largeur de 2 modules. Il faut aussi vérifier la compatibilité avec le peigne, le câblage et la place disponible dans le coffret.

Peut-on utiliser ce disjoncteur pour un circuit avec fort courant d’appel au démarrage ?

Oui, c’est précisément l’intérêt d’une courbe D : elle tolère mieux les appels de courant temporaires qu’une courbe plus sensible. En revanche, il faut que le circuit soit réellement dimensionné pour ce type d’usage.

Ce disjoncteur 2P coupe-t-il la phase et le neutre en même temps ?

Oui, les deux pôles sont protégés et sectionnés. En pratique, cela permet une coupure bipolaire du circuit alimenté.

Peut-on le monter avec des accessoires additionnels dans la gamme Acti9 iC60 ?

Oui, la gamme indique la possibilité d’ajouter certains dispositifs complémentaires. La compatibilité exacte dépend toutefois de l’accessoire choisi et de la version du produit.

Comment vérifier que c’est bien la bonne référence avant l’achat ?

Il faut contrôler la référence fabricant A9F75206, la désignation Acti9 iC60N, le nombre de pôles, le calibre 6 A et la courbe D. C’est le meilleur moyen d’éviter une erreur de version ou de courbe.

Vous ne trouvez pas votre réponse ?
Notre équipe est là pour vous aider.
Contacter le support

Avis clients

0 reviews
0
0
0
0
0

Il n’y a pas encore d’avis.

Soyez le premier à laisser votre avis sur “Disjoncteur miniature 2P 6A courbe D A9F75206”
