Schneider Distribution

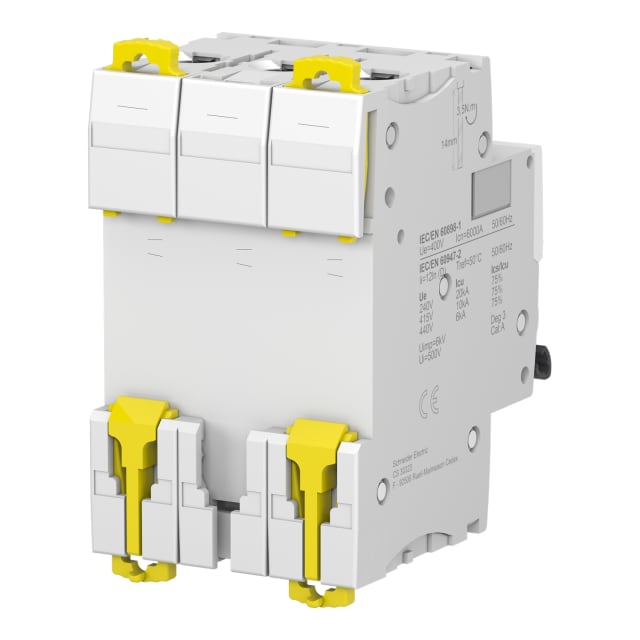

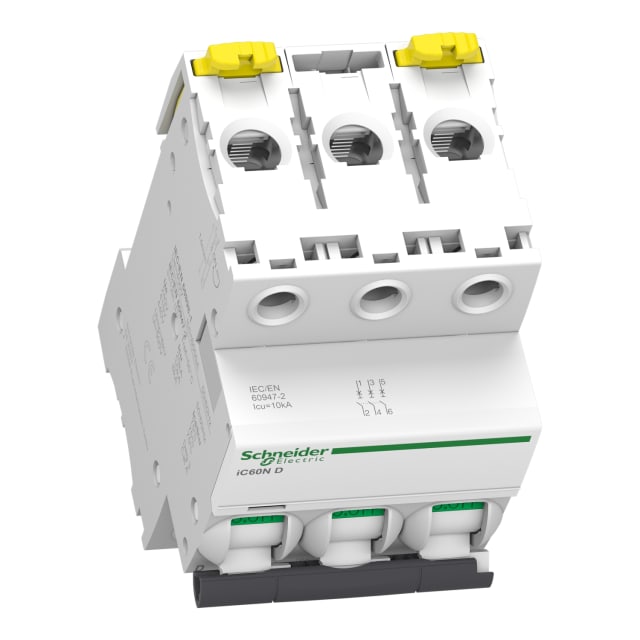

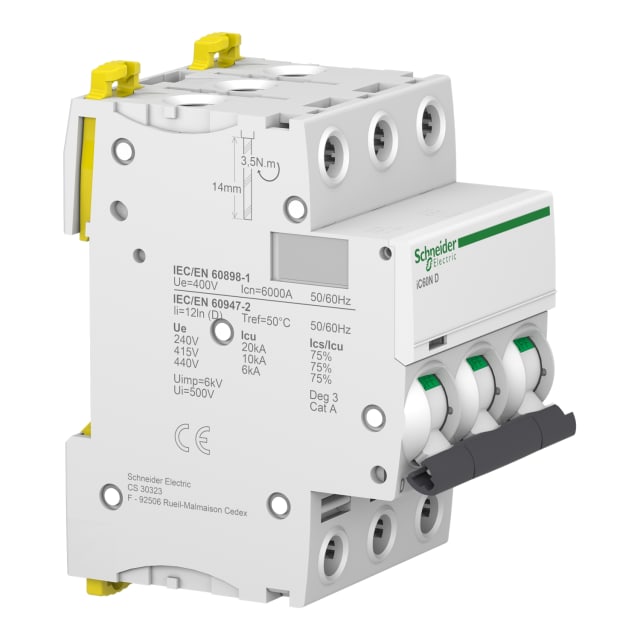

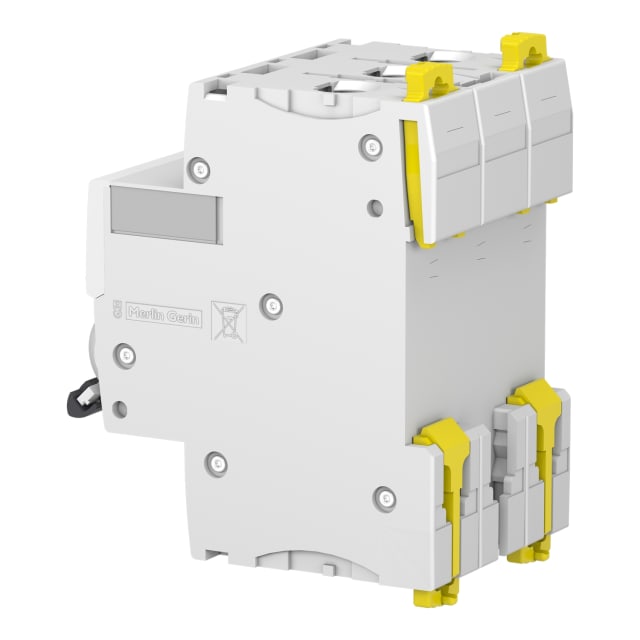

Disjoncteur modulaire triphasé 40A courbe D A9F75340

Marque : Schneider Distribution Série : Acti9 iC60 EAN : 3606480081064 SKU : 4107713 Réf. fabricant : A9F75340

Disjoncteur modulaire triphasé 3P 40 A courbe D, série Acti9 iC60, pouvoir de coupure 6 kA, destiné à la protection des circuits en tableaux et distributions électriques.

107.60€ HTVA

Par 1 pièce

1 en stock

1 en stock

Quantité Prix HTVA Remise
0-2 107.60€ 0%
3-5 105.45€ 2%
6-10 104.38€ 3%
11+ 103.30€ 4%
Référence Produit Nombre de pôles (total) Courant nominal Courbe de déclenchement Disponibilité Prix HTVA
4107713 Réf. 4107713 Disjoncteur modulaire triphasé 40A courbe D A9F75340 Modèle sélectionné
Nombre de pôles (total)
3
Courant nominal
40 A
Courbe de déclenchement
d
3 40 A d En stock 107.60€ HTVA par 1 pièce En stock
4106896 Réf. 4106896 Disjoncteur miniature 1P 1A courbe C 6 kA A9F74101
Nombre de pôles (total)
1
Courant nominal
1 A
Courbe de déclenchement
C
1 1 A C En stock 26.70€ HTVA par 1 pièce En stock
4107578 Réf. 4107578 Disjoncteur miniature 1P 2A courbe C A9F74102
Nombre de pôles (total)
1
Courant nominal
2 A
Courbe de déclenchement
C
1 2 A C En stock 26.70€ HTVA par 1 pièce En stock
4107579 Réf. 4107579 Disjoncteur miniature 1P 4A courbe C iC60N A9F74104
Nombre de pôles (total)
1
Courant nominal
4 A
Courbe de déclenchement
C
1 4 A C En stock 27.77€ HTVA par 1 pièce En stock
4107581 Réf. 4107581 Disjoncteur miniature 2P 1A courbe C A9F74201
Nombre de pôles (total)
2
Courant nominal
1 A
Courbe de déclenchement
C
2 1 A C En stock 55.39€ HTVA par 1 pièce En stock
4107582 Réf. 4107582 Disjoncteur modulaire 2P 2A courbe C iC60N A9F74202
Nombre de pôles (total)
2
Courant nominal
2 A
Courbe de déclenchement
C
2 2 A C En stock 53.84€ HTVA par 1 pièce En stock
4107583 Réf. 4107583 Disjoncteur 2 pôles 3A courbe C iC60N A9F74203
Nombre de pôles (total)
2
Courant nominal
3 A
Courbe de déclenchement
C
2 3 A C Sur commande 53.89€ HTVA par 1 pièce Sur commande
4107584 Réf. 4107584 Disjoncteur miniature 2P 4A courbe C A9F74204
Nombre de pôles (total)
2
Courant nominal
4 A
Courbe de déclenchement
C
2 4 A C En stock 54.61€ HTVA par 1 pièce En stock
4107586 Réf. 4107586 Disjoncteur miniature 2P 0,5A courbe C A9F74270
Nombre de pôles (total)
2
Courant nominal
0,5 A
Courbe de déclenchement
C
2 0,5 A C En stock 55.99€ HTVA par 1 pièce En stock
4107588 Réf. 4107588 Disjoncteur tripolaire 2A courbe C iC60N A9F74302
Nombre de pôles (total)
3
Courant nominal
2 A
Courbe de déclenchement
C
3 2 A C En stock 87.05€ HTVA par 1 pièce En stock
4107589 Réf. 4107589 Disjoncteur modulaire triphasé 4A courbe C A9F74304
Nombre de pôles (total)
3
Courant nominal
4 A
Courbe de déclenchement
C
3 4 A C En stock 87.05€ HTVA par 1 pièce En stock
4107592 Réf. 4107592 Disjoncteur miniature 4 pôles 2A courbe C A9F74402
Nombre de pôles (total)
4
Courant nominal
2 A
Courbe de déclenchement
C
4 2 A C En stock 108.48€ HTVA par 1 pièce En stock
4107593 Réf. 4107593 Disjoncteur tétrapolaire 4A courbe C iC60N A9F74404
Nombre de pôles (total)
4
Courant nominal
4 A
Courbe de déclenchement
C
4 4 A C En stock 98.75€ HTVA par 1 pièce En stock
4107686 Réf. 4107686 Disjoncteur miniature 1P 32A courbe D iC60N A9F75132
Nombre de pôles (total)
1
Courant nominal
32 A
Courbe de déclenchement
d
1 32 A d Sur commande 28.74€ HTVA par 1 pièce Sur commande
4107692 Réf. 4107692 Disjoncteur miniature 2P 2A courbe D iC60N A9F75202
Nombre de pôles (total)
2
Courant nominal
2 A
Courbe de déclenchement
d
2 2 A d En stock 71.69€ HTVA par 1 pièce En stock
4107694 Réf. 4107694 Disjoncteur miniature 2P 4A courbe D iC60N A9F75204
Nombre de pôles (total)
2
Courant nominal
4 A
Courbe de déclenchement
d
2 4 A d En stock 75.26€ HTVA par 1 pièce En stock
4107695 Réf. 4107695 Disjoncteur miniature 2P 6A courbe D A9F75206
Nombre de pôles (total)
2
Courant nominal
6 A
Courbe de déclenchement
d
2 6 A d En stock 57.72€ HTVA par 1 pièce En stock
4107696 Réf. 4107696 Disjoncteur modulaire 2P 10A courbe D iC60N A9F75210
Nombre de pôles (total)
2
Courant nominal
10 A
Courbe de déclenchement
d
2 10 A d En stock 57.14€ HTVA par 1 pièce En stock
4107697 Réf. 4107697 Disjoncteur miniature 2P 16A courbe D A9F75216
Nombre de pôles (total)
2
Courant nominal
16 A
Courbe de déclenchement
d
2 16 A d En stock 57.96€ HTVA par 1 pièce En stock
4107698 Réf. 4107698 Disjoncteur modulaire 2P 20A courbe D A9F75220
Nombre de pôles (total)
2
Courant nominal
20 A
Courbe de déclenchement
d
2 20 A d En stock 59.42€ HTVA par 1 pièce En stock
4107699 Réf. 4107699 Disjoncteur miniature 2P 25A courbe D A9F75225
Nombre de pôles (total)
2
Courant nominal
25 A
Courbe de déclenchement
d
2 25 A d En stock 60.58€ HTVA par 1 pièce En stock
4107700 Réf. 4107700 Disjoncteur miniature 2P 32A courbe D A9F75232
Nombre de pôles (total)
2
Courant nominal
32 A
Courbe de déclenchement
d
2 32 A d En stock 58.79€ HTVA par 1 pièce En stock
4107707 Réf. 4107707 Disjoncteur tripolaire 6A courbe D iC60N A9F75306
Nombre de pôles (total)
3
Courant nominal
6 A
Courbe de déclenchement
d
3 6 A d Rupture de stock 85.53€ HTVA par 1 pièce Rupture de stock
4107708 Réf. 4107708 Disjoncteur triphasé 10A courbe D 3 pôles A9F75310
Nombre de pôles (total)
3
Courant nominal
10 A
Courbe de déclenchement
d
3 10 A d En stock 85.53€ HTVA par 1 pièce En stock
4107709 Réf. 4107709 Disjoncteur triphasé 16A courbe D 3 pôles A9F75316
Nombre de pôles (total)
3
Courant nominal
16 A
Courbe de déclenchement
d
3 16 A d En stock 85.53€ HTVA par 1 pièce En stock
4107710 Réf. 4107710 Disjoncteur modulaire triphasé 20A courbe D A9F75320
Nombre de pôles (total)
3
Courant nominal
20 A
Courbe de déclenchement
d
3 20 A d En stock 85.53€ HTVA par 1 pièce En stock
4107711 Réf. 4107711 Disjoncteur tripolaire 25A courbe D iC60N A9F75325
Nombre de pôles (total)
3
Courant nominal
25 A
Courbe de déclenchement
d
3 25 A d En stock 85.53€ HTVA par 1 pièce En stock
4107712 Réf. 4107712 Disjoncteur tripolaire 32A courbe D iC60N A9F75332
Nombre de pôles (total)
3
Courant nominal
32 A
Courbe de déclenchement
d
3 32 A d En stock 85.53€ HTVA par 1 pièce En stock
4107715 Réf. 4107715 Disjoncteur modulaire tripolaire 63A courbe D A9F75363
Nombre de pôles (total)
3
Courant nominal
63 A
Courbe de déclenchement
d
3 63 A d En stock 177.81€ HTVA par 1 pièce En stock
4107720 Réf. 4107720 Disjoncteur 4 pôles 10A courbe D iC60N A9F75410
Nombre de pôles (total)
4
Courant nominal
10 A
Courbe de déclenchement
d
4 10 A d En stock 115.70€ HTVA par 1 pièce En stock
4107721 Réf. 4107721 Disjoncteur tétrapolaire 16A courbe D iC60N A9F75416
Nombre de pôles (total)
4
Courant nominal
16 A
Courbe de déclenchement
d
4 16 A d En stock 120.33€ HTVA par 1 pièce En stock
4107722 Réf. 4107722 Disjoncteur modulaire 4P 20A courbe D iC60N A9F75420
Nombre de pôles (total)
4
Courant nominal
20 A
Courbe de déclenchement
d
4 20 A d En stock 113.07€ HTVA par 1 pièce En stock
4107723 Réf. 4107723 Disjoncteur miniature 4 pôles 25A courbe D A9F75425
Nombre de pôles (total)
4
Courant nominal
25 A
Courbe de déclenchement
d
4 25 A d En stock 120.33€ HTVA par 1 pièce En stock
4107724 Réf. 4107724 Disjoncteur modulaire iC60N 4P 32A courbe D A9F75432
Nombre de pôles (total)
4
Courant nominal
32 A
Courbe de déclenchement
d
4 32 A d En stock 113.07€ HTVA par 1 pièce En stock
4107725 Réf. 4107725 Disjoncteur tétrapolaire 40A courbe D iC60N A9F75440
Nombre de pôles (total)
4
Courant nominal
40 A
Courbe de déclenchement
d
4 40 A d En stock 145.03€ HTVA par 1 pièce En stock
4107726 Réf. 4107726 Disjoncteur 4 pôles 50A courbe D iC60N A9F75450
Nombre de pôles (total)
4
Courant nominal
50 A
Courbe de déclenchement
d
4 50 A d En stock 212.35€ HTVA par 1 pièce En stock
4107727 Réf. 4107727 Disjoncteur 4P 63A courbe D iC60N A9F75463
Nombre de pôles (total)
4
Courant nominal
63 A
Courbe de déclenchement
d
4 63 A d En stock 237.33€ HTVA par 1 pièce En stock
4135513 Réf. 4135513 Disjoncteur modulaire iC60N 1P 4A courbe B A9F73104
Nombre de pôles (total)
1
Courant nominal
4 A
Courbe de déclenchement
B
1 4 A B Sur commande 33.12€ HTVA par 1 pièce Sur commande
4135517 Réf. 4135517 Disjoncteur modulaire 2P 2A courbe B iC60N A9F73202
Nombre de pôles (total)
2
Courant nominal
2 A
Courbe de déclenchement
B
2 2 A B En stock 69.85€ HTVA par 1 pièce En stock
4135519 Réf. 4135519 Disjoncteur miniature 2P 4A courbe B iC60N A9F73204
— — — En stock 69.85€ HTVA par 1 pièce En stock
4512754 Réf. 4512754 Disjoncteur modulaire 1P 3A courbe C iC60N A9F74103
Nombre de pôles (total)
1
Courant nominal
3 A
Courbe de déclenchement
C
1 3 A C En stock 26.70€ HTVA par 1 pièce En stock

Disjoncteur modulaire triphasé 40A courbe D pour protection de départs à fort appel de courant

Ce disjoncteur modulaire triphasé 40 A courbe D de la gamme Acti9 iC60N est conçu pour la protection des circuits triphasés contre les surcharges et les courts-circuits. Sa courbe de déclenchement D le rend particulièrement adapté aux applications présentant des courants d’appel élevés au démarrage, comme certains moteurs, transformateurs ou équipements techniques. En tableau électrique, il permet de sécuriser un départ 3P tout en conservant un encombrement modulaire maîtrisé.

Configuration 3 pôles protégés pour réseaux triphasés 400 V

Ce modèle dispose de 3 pôles au total, avec 3 pôles protégés, sans neutre raccordé. Il convient donc aux installations triphasées où la protection doit être assurée sur les trois phases. Son courant nominal de 40 A et sa tension de dimensionnement de 400 V en font une solution cohérente pour de nombreux usages en distribution électrique tertiaire, industrielle légère et installations techniques nécessitant un disjoncteur tripolaire modulaire précis et lisible.

Pouvoir de coupure adapté aux besoins courants en distribution modulaire

Ce disjoncteur offre un pouvoir de coupure assigné de 6 kA selon EN 60898 à 230 V et à 400 V, ainsi qu’un pouvoir de coupure Icu pouvant atteindre 20 kA à 230 V et 10 kA à 400 V selon IEC 60947-2. Cette combinaison permet de répondre aussi bien aux besoins de protection sur circuits terminaux qu’aux environnements plus techniques où la tenue au court-circuit doit être correctement dimensionnée. Sa classe de limitation énergétique 3 contribue également à limiter les effets thermiques et dynamiques sur l’installation en aval.

Courbe D : un choix pertinent pour les charges à démarrage marqué

Le choix d’une courbe D est essentiel lorsque les équipements raccordés génèrent des pointes de courant importantes à la mise sous tension. Là où une courbe plus standard risquerait des déclenchements intempestifs, cette version permet une meilleure tolérance au courant d’appel tout en maintenant la protection du circuit. Pour l’installateur comme pour l’exploitant, c’est un atout concret sur les départs alimentant des machines, automatismes, auxiliaires de puissance ou charges inductives spécifiques.

Format modulaire pratique pour intégration en coffret ou tableau

Avec une largeur de 3 modules, ce disjoncteur s’intègre facilement sur rail DIN dans les coffrets et tableaux de répartition. Sa profondeur totale de 44,5 mm facilite son implantation lorsque l’espace disponible doit être optimisé. Il accepte des sections de conducteurs monofilares de 1 à 35 mm² et multifilaires de 1 à 25 mm², ce qui couvre un large éventail de configurations de câblage en neuf comme en rénovation technique.

Caractéristiques électriques et environnementales pensées pour les usages exigeants

Ce disjoncteur modulaire 3P fonctionne en AC/DC, avec une fréquence de 50 à 60 Hz, une tension d’isolement Ui de 500 V et une tenue aux chocs Uimp de 6 kV. Sa catégorie de surtension 4 et son degré de pollution 3 confirment son positionnement pour des environnements d’installation structurés et exigeants. Son indice de protection IP20 impose naturellement une mise en œuvre en enveloppe adaptée, comme tout appareillage modulaire de tableau.

Exploitation, maintenance et évolutivité dans la gamme Acti9 iC60

Ce modèle peut recevoir des dispositifs supplémentaires compatibles, ce qui permet de faire évoluer le départ protégé selon les besoins du tableau électrique. La plage de température de fonctionnement de -35 à 70 °C élargit les possibilités d’usage dans des contextes variés. Pour un achat sans confusion, ce disjoncteur modulaire triphasé 40A courbe D se distingue par sa configuration 3P protégée, son calibre 40 A, son format 3 modules et son intégration dans la gamme Acti9 iC60N destinée aux protections modulaires de distribution.

Caractéristiques techniques

Pouvoir de coupure assigné Icn selon EN 60898 à 230V6 kA
Nombre de pôles (total)3
Courant nominal40 A
Courbe de déclenchementd
Conducteur neutre à connectionnon
Nombre de pôles protégés3
Largeur en unités de division3
Pouvoir de coupure assigné icn selon EN 60898 à 400 v6 kA
Tension de dimensionnement400 V
Profondeur totale44.5 mm
Type de tensionAC/DC
Tension d'isolement de mesure Ui500 V
Pouvoir de coupure assigné Icu selon IEC 60947-2 à 400V10 kA
Pouvoir de coupure assigné Icu selon IEC 60947-2 à 230V20 kA
Tension nominale de tenue aux chocs Uimp6 kV
Fréquence50...60 Hz
Dispositifs supplémentaires possiblesoui
Montage sous crépinon
Classe de limitation énergétique3
Catégorie de surtension4
Section du conducteur multifilaire pouvant être raccordée1...25 mm²
Classe de protection (IP)IP20
Degré de pollution3
Section du conducteur monofilaire raccordable1...35 mm²
Température ambiante durant le fonctionnement-35...70 °C
Antidéflagrantnon
Puissance dissipée3.6 W
Product Carbon Footprint (CO2)Déclaration du fournisseur
Poids avec emballage0,369 kg

Produits de la même série que le produit consulté

Ce disjoncteur est-il adapté à un départ triphasé sans neutre ?

Oui, ce modèle 3P est conçu pour protéger un départ triphasé. Il coupe et protège les trois phases, sans raccordement du neutre.

Peut-on l’installer dans un tableau modulaire standard ?

Oui, il occupe 3 modules de largeur. Vérifiez simplement que le rail DIN et l’espace disponible dans le tableau sont suffisants avant installation.

Peut-on l’associer à des accessoires de la gamme Acti9 iC60 ?

Oui, la gamme iC60 accepte des accessoires compatibles selon la configuration du tableau. Il faut toutefois vérifier la référence exacte de l’accessoire avant commande.

Ce disjoncteur peut-il être alimenté par le haut ou par le bas ?

En pratique, sur la gamme Acti9 iC60, l’alimentation peut être prévue selon le montage du tableau. Pour éviter toute erreur de câblage, suivez toujours la notice du produit et les repérages du fabricant.

À quoi sert la courbe D sur ce disjoncteur triphasé ?

La courbe D est adaptée aux circuits avec forts appels de courant au démarrage, comme certains moteurs ou transformateurs. Elle évite les déclenchements intempestifs tout en assurant la protection du circuit.

Faut-il respecter un sens de câblage particulier lors du raccordement ?

Oui, il faut respecter le schéma de câblage du fabricant et le repérage des bornes. Un câblage correct est essentiel pour garantir la protection et le bon fonctionnement du disjoncteur.

Vous ne trouvez pas votre réponse ?
Notre équipe est là pour vous aider.
Contacter le support

Avis clients

0 reviews
0
0
0
0
0

Il n’y a pas encore d’avis.

Soyez le premier à laisser votre avis sur “Disjoncteur modulaire triphasé 40A courbe D A9F75340”
