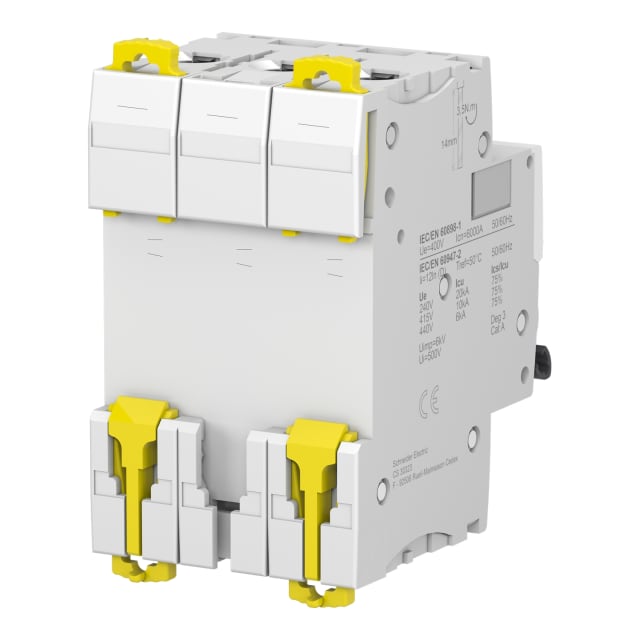

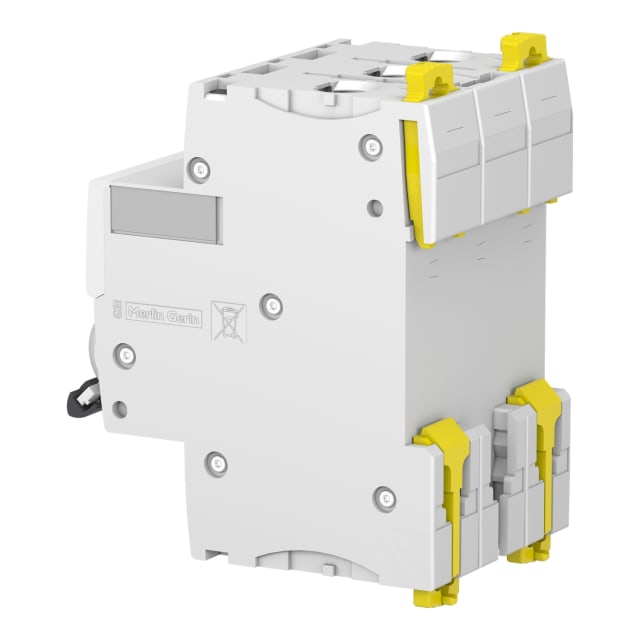

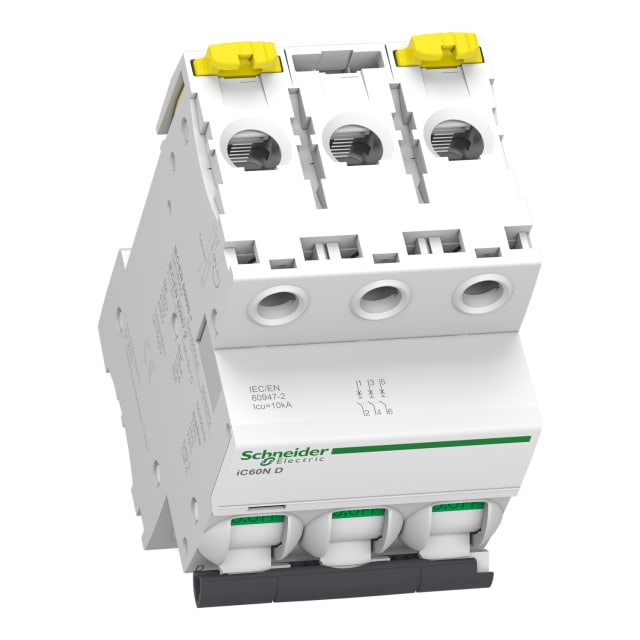

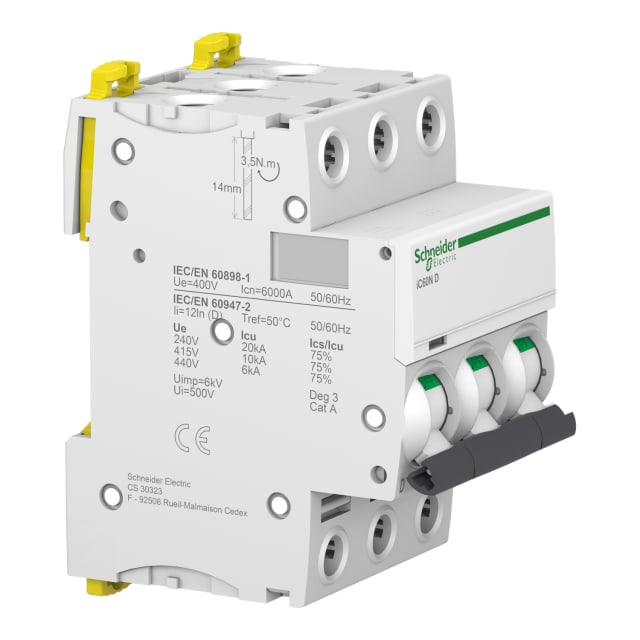

Disjoncteur tripolaire 32A courbe D iC60N A9F75332

Marque : Schneider Distribution Série : Acti9 iC60 EAN : 3606480081040 SKU : 4107712 Réf. fabricant : A9F75332

Disjoncteur modulaire tripolaire 32 A courbe D Acti9 iC60N, 3 pôles protégés, pouvoir de coupure 6 kA, pour la protection et la distribution électrique en 400 V.

85.53€ HTVA

Par 1 pièce

3 en stock

3 en stock

Quantité Prix HTVA Remise
0-2 85.53€ 0%
3-5 83.82€ 2%
6-10 82.96€ 3%
11+ 82.11€ 4%
Référence Produit Nombre de pôles (total) Courant nominal Courbe de déclenchement Disponibilité Prix HTVA
4107712 Réf. 4107712 Disjoncteur tripolaire 32A courbe D iC60N A9F75332 Modèle sélectionné
Nombre de pôles (total)
3
Courant nominal
32 A
Courbe de déclenchement
d
3 32 A d En stock 85.53€ HTVA par 1 pièce En stock
4106896 Réf. 4106896 Disjoncteur miniature 1P 1A courbe C 6 kA A9F74101
Nombre de pôles (total)
1
Courant nominal
1 A
Courbe de déclenchement
C
1 1 A C En stock 26.70€ HTVA par 1 pièce En stock
4107578 Réf. 4107578 Disjoncteur miniature 1P 2A courbe C A9F74102
Nombre de pôles (total)
1
Courant nominal
2 A
Courbe de déclenchement
C
1 2 A C En stock 26.70€ HTVA par 1 pièce En stock
4107579 Réf. 4107579 Disjoncteur miniature 1P 4A courbe C iC60N A9F74104
Nombre de pôles (total)
1
Courant nominal
4 A
Courbe de déclenchement
C
1 4 A C En stock 27.77€ HTVA par 1 pièce En stock
4107581 Réf. 4107581 Disjoncteur miniature 2P 1A courbe C A9F74201
Nombre de pôles (total)
2
Courant nominal
1 A
Courbe de déclenchement
C
2 1 A C En stock 55.39€ HTVA par 1 pièce En stock
4107582 Réf. 4107582 Disjoncteur modulaire 2P 2A courbe C iC60N A9F74202
Nombre de pôles (total)
2
Courant nominal
2 A
Courbe de déclenchement
C
2 2 A C En stock 53.84€ HTVA par 1 pièce En stock
4107583 Réf. 4107583 Disjoncteur 2 pôles 3A courbe C iC60N A9F74203
Nombre de pôles (total)
2
Courant nominal
3 A
Courbe de déclenchement
C
2 3 A C Sur commande 53.89€ HTVA par 1 pièce Sur commande
4107584 Réf. 4107584 Disjoncteur miniature 2P 4A courbe C A9F74204
Nombre de pôles (total)
2
Courant nominal
4 A
Courbe de déclenchement
C
2 4 A C En stock 54.61€ HTVA par 1 pièce En stock
4107586 Réf. 4107586 Disjoncteur miniature 2P 0,5A courbe C A9F74270
Nombre de pôles (total)
2
Courant nominal
0,5 A
Courbe de déclenchement
C
2 0,5 A C En stock 55.99€ HTVA par 1 pièce En stock
4107588 Réf. 4107588 Disjoncteur tripolaire 2A courbe C iC60N A9F74302
Nombre de pôles (total)
3
Courant nominal
2 A
Courbe de déclenchement
C
3 2 A C En stock 87.05€ HTVA par 1 pièce En stock
4107589 Réf. 4107589 Disjoncteur modulaire triphasé 4A courbe C A9F74304
Nombre de pôles (total)
3
Courant nominal
4 A
Courbe de déclenchement
C
3 4 A C En stock 87.05€ HTVA par 1 pièce En stock
4107592 Réf. 4107592 Disjoncteur miniature 4 pôles 2A courbe C A9F74402
Nombre de pôles (total)
4
Courant nominal
2 A
Courbe de déclenchement
C
4 2 A C En stock 108.48€ HTVA par 1 pièce En stock
4107593 Réf. 4107593 Disjoncteur tétrapolaire 4A courbe C iC60N A9F74404
Nombre de pôles (total)
4
Courant nominal
4 A
Courbe de déclenchement
C
4 4 A C En stock 98.75€ HTVA par 1 pièce En stock
4107686 Réf. 4107686 Disjoncteur miniature 1P 32A courbe D iC60N A9F75132
Nombre de pôles (total)
1
Courant nominal
32 A
Courbe de déclenchement
d
1 32 A d Sur commande 28.74€ HTVA par 1 pièce Sur commande
4107692 Réf. 4107692 Disjoncteur miniature 2P 2A courbe D iC60N A9F75202
Nombre de pôles (total)
2
Courant nominal
2 A
Courbe de déclenchement
d
2 2 A d En stock 71.69€ HTVA par 1 pièce En stock
4107694 Réf. 4107694 Disjoncteur miniature 2P 4A courbe D iC60N A9F75204
Nombre de pôles (total)
2
Courant nominal
4 A
Courbe de déclenchement
d
2 4 A d En stock 75.26€ HTVA par 1 pièce En stock
4107695 Réf. 4107695 Disjoncteur miniature 2P 6A courbe D A9F75206
Nombre de pôles (total)
2
Courant nominal
6 A
Courbe de déclenchement
d
2 6 A d En stock 57.72€ HTVA par 1 pièce En stock
4107696 Réf. 4107696 Disjoncteur modulaire 2P 10A courbe D iC60N A9F75210
Nombre de pôles (total)
2
Courant nominal
10 A
Courbe de déclenchement
d
2 10 A d En stock 57.14€ HTVA par 1 pièce En stock
4107697 Réf. 4107697 Disjoncteur miniature 2P 16A courbe D A9F75216
Nombre de pôles (total)
2
Courant nominal
16 A
Courbe de déclenchement
d
2 16 A d En stock 57.96€ HTVA par 1 pièce En stock
4107698 Réf. 4107698 Disjoncteur modulaire 2P 20A courbe D A9F75220
Nombre de pôles (total)
2
Courant nominal
20 A
Courbe de déclenchement
d
2 20 A d En stock 59.42€ HTVA par 1 pièce En stock
4107699 Réf. 4107699 Disjoncteur miniature 2P 25A courbe D A9F75225
Nombre de pôles (total)
2
Courant nominal
25 A
Courbe de déclenchement
d
2 25 A d En stock 60.58€ HTVA par 1 pièce En stock
4107700 Réf. 4107700 Disjoncteur miniature 2P 32A courbe D A9F75232
Nombre de pôles (total)
2
Courant nominal
32 A
Courbe de déclenchement
d
2 32 A d En stock 58.79€ HTVA par 1 pièce En stock
4107707 Réf. 4107707 Disjoncteur tripolaire 6A courbe D iC60N A9F75306
Nombre de pôles (total)
3
Courant nominal
6 A
Courbe de déclenchement
d
3 6 A d Rupture de stock 85.53€ HTVA par 1 pièce Rupture de stock
4107708 Réf. 4107708 Disjoncteur triphasé 10A courbe D 3 pôles A9F75310
Nombre de pôles (total)
3
Courant nominal
10 A
Courbe de déclenchement
d
3 10 A d En stock 85.53€ HTVA par 1 pièce En stock
4107709 Réf. 4107709 Disjoncteur triphasé 16A courbe D 3 pôles A9F75316
Nombre de pôles (total)
3
Courant nominal
16 A
Courbe de déclenchement
d
3 16 A d En stock 85.53€ HTVA par 1 pièce En stock
4107710 Réf. 4107710 Disjoncteur modulaire triphasé 20A courbe D A9F75320
Nombre de pôles (total)
3
Courant nominal
20 A
Courbe de déclenchement
d
3 20 A d En stock 85.53€ HTVA par 1 pièce En stock
4107711 Réf. 4107711 Disjoncteur tripolaire 25A courbe D iC60N A9F75325
Nombre de pôles (total)
3
Courant nominal
25 A
Courbe de déclenchement
d
3 25 A d En stock 85.53€ HTVA par 1 pièce En stock
4107713 Réf. 4107713 Disjoncteur modulaire triphasé 40A courbe D A9F75340
Nombre de pôles (total)
3
Courant nominal
40 A
Courbe de déclenchement
d
3 40 A d En stock 107.60€ HTVA par 1 pièce En stock
4107715 Réf. 4107715 Disjoncteur modulaire tripolaire 63A courbe D A9F75363
Nombre de pôles (total)
3
Courant nominal
63 A
Courbe de déclenchement
d
3 63 A d En stock 177.81€ HTVA par 1 pièce En stock
4107720 Réf. 4107720 Disjoncteur 4 pôles 10A courbe D iC60N A9F75410
Nombre de pôles (total)
4
Courant nominal
10 A
Courbe de déclenchement
d
4 10 A d En stock 115.70€ HTVA par 1 pièce En stock
4107721 Réf. 4107721 Disjoncteur tétrapolaire 16A courbe D iC60N A9F75416
Nombre de pôles (total)
4
Courant nominal
16 A
Courbe de déclenchement
d
4 16 A d En stock 120.33€ HTVA par 1 pièce En stock
4107722 Réf. 4107722 Disjoncteur modulaire 4P 20A courbe D iC60N A9F75420
Nombre de pôles (total)
4
Courant nominal
20 A
Courbe de déclenchement
d
4 20 A d En stock 113.07€ HTVA par 1 pièce En stock
4107723 Réf. 4107723 Disjoncteur miniature 4 pôles 25A courbe D A9F75425
Nombre de pôles (total)
4
Courant nominal
25 A
Courbe de déclenchement
d
4 25 A d En stock 120.33€ HTVA par 1 pièce En stock
4107724 Réf. 4107724 Disjoncteur modulaire iC60N 4P 32A courbe D A9F75432
Nombre de pôles (total)
4
Courant nominal
32 A
Courbe de déclenchement
d
4 32 A d En stock 113.07€ HTVA par 1 pièce En stock
4107725 Réf. 4107725 Disjoncteur tétrapolaire 40A courbe D iC60N A9F75440
Nombre de pôles (total)
4
Courant nominal
40 A
Courbe de déclenchement
d
4 40 A d En stock 145.03€ HTVA par 1 pièce En stock
4107726 Réf. 4107726 Disjoncteur 4 pôles 50A courbe D iC60N A9F75450
Nombre de pôles (total)
4
Courant nominal
50 A
Courbe de déclenchement
d
4 50 A d En stock 212.35€ HTVA par 1 pièce En stock
4107727 Réf. 4107727 Disjoncteur 4P 63A courbe D iC60N A9F75463
Nombre de pôles (total)
4
Courant nominal
63 A
Courbe de déclenchement
d
4 63 A d En stock 237.33€ HTVA par 1 pièce En stock
4135513 Réf. 4135513 Disjoncteur modulaire iC60N 1P 4A courbe B A9F73104
Nombre de pôles (total)
1
Courant nominal
4 A
Courbe de déclenchement
B
1 4 A B Sur commande 33.12€ HTVA par 1 pièce Sur commande
4135517 Réf. 4135517 Disjoncteur modulaire 2P 2A courbe B iC60N A9F73202
Nombre de pôles (total)
2
Courant nominal
2 A
Courbe de déclenchement
B
2 2 A B En stock 69.85€ HTVA par 1 pièce En stock
4135519 Réf. 4135519 Disjoncteur miniature 2P 4A courbe B iC60N A9F73204
— — — En stock 69.85€ HTVA par 1 pièce En stock
4512754 Réf. 4512754 Disjoncteur modulaire 1P 3A courbe C iC60N A9F74103
Nombre de pôles (total)
1
Courant nominal
3 A
Courbe de déclenchement
C
1 3 A C En stock 26.70€ HTVA par 1 pièce En stock

Disjoncteur tripolaire 32A courbe D pour protection de circuits à fort appel de courant

Le disjoncteur tripolaire 32A courbe D Acti9 iC60N est conçu pour la protection des circuits triphasés contre les surcharges et les courts-circuits. Sa courbe de déclenchement D le destine particulièrement aux départs présentant des pointes de courant importantes à l’enclenchement, comme certains moteurs, transformateurs, équipements électromécaniques ou charges inductives. En version 3 pôles protégés, il assure une coupure cohérente des trois phases dans les tableaux électriques de distribution.

Pouvoir de coupure adapté aux installations tertiaires et techniques

Ce modèle offre un pouvoir de coupure assigné de 6 kA selon EN 60898 à 230 V et 400 V, ainsi qu’un pouvoir de coupure Icu jusqu’à 10 kA à 400 V selon IEC 60947-2. Cette configuration permet de l’intégrer dans de nombreuses armoires et tableaux nécessitant une protection modulaire performante sur réseaux AC/DC jusqu’à 400 V. Sa classe de limitation énergétique 3 contribue à réduire l’énergie laissée passer en cas de défaut, ce qui participe à une meilleure protection des équipements placés en aval.

Format modulaire 3P pratique pour tableau électrique

Avec ses 3 pôles, ce disjoncteur modulaire occupe 3 unités de division et se monte sur rail DIN. Ce format compact facilite son intégration dans les coffrets et tableaux lorsque l’espace doit être optimisé sans compromis sur la fonction de protection. Il convient aux montages de distribution où l’on recherche une lecture claire des départs triphasés et une implantation propre dans les rangées modulaires.

Calibre 32A pour alimentation triphasée maîtrisée

Le calibre nominal de 32 A répond aux besoins de nombreux circuits de puissance en triphasé. Il permet de protéger un départ dédié tout en conservant une bonne cohérence avec les usages en atelier, en local technique ou en distribution de machines et d’équipements spécifiques. La tension d’isolement Ui de 500 V et la tenue aux chocs Uimp de 6 kV apportent un niveau adapté aux environnements électriques exigeants, notamment dans les ensembles de protection et de distribution.

Raccordement souple et intégration avec accessoires de la gamme

Le raccordement accepte des conducteurs monofilares de 1 à 35 mm² et des conducteurs multifilaires de 1 à 25 mm², ce qui laisse une vraie souplesse en phase de câblage. Ce disjoncteur autorise en outre l’ajout de dispositifs supplémentaires compatibles, un point important pour les tableaux évolutifs ou les montages nécessitant signalisation, commande ou fonctions auxiliaires selon l’architecture retenue.

Utilisation fiable en conditions d’exploitation étendues

Prévu pour fonctionner entre -35 °C et +70 °C, ce disjoncteur tripolaire 32A peut être installé dans des environnements techniques variés. Son degré de protection IP20 correspond à un usage en tableau, et sa catégorie de surtension IV ainsi que son degré de pollution 3 confirment son positionnement dans les applications de distribution modulaire. La puissance dissipée de 2,8 W reste maîtrisée pour favoriser une intégration cohérente dans les enveloppes électriques.

Un choix pertinent pour les tableaux en série Acti9 iC60N

Issu de la série Acti9 iC60N, ce disjoncteur 3P 32A courbe D s’adresse aux professionnels et aux acheteurs exigeant une identification claire du bon appareillage pour un départ triphasé spécifique. Il constitue une solution adaptée lorsque le besoin porte sur un disjoncteur modulaire tripolaire 32A à courbe D, avec caractéristiques précises de coupure, compatibilité de montage sur rail DIN et encombrement maîtrisé pour tableau électrique.

Caractéristiques techniques

Pouvoir de coupure assigné Icn selon EN 60898 à 230V6 kA
Nombre de pôles (total)3
Courant nominal32 A
Courbe de déclenchementd
Conducteur neutre à connectionnon
Nombre de pôles protégés3
Largeur en unités de division3
Pouvoir de coupure assigné icn selon EN 60898 à 400 v6 kA
Tension de dimensionnement400 V
Profondeur totale44.5 mm
Type de tensionAC/DC
Tension d'isolement de mesure Ui500 V
Pouvoir de coupure assigné Icu selon IEC 60947-2 à 400V10 kA
Pouvoir de coupure assigné Icu selon IEC 60947-2 à 230V20 kA
Tension nominale de tenue aux chocs Uimp6 kV
Fréquence50...60 Hz
Dispositifs supplémentaires possiblesoui
Montage sous crépinon
Classe de limitation énergétique3
Catégorie de surtension4
Section du conducteur multifilaire pouvant être raccordée1...25 mm²
Classe de protection (IP)IP20
Degré de pollution3
Section du conducteur monofilaire raccordable1...35 mm²
Température ambiante durant le fonctionnement-35...70 °C
Antidéflagrantnon
Puissance dissipée2.8 W
Product Carbon Footprint (CO2)Déclaration du fournisseur
Poids avec emballage0,377 kg

Produits de la même série que le produit consulté

Ce disjoncteur tripolaire 32 A courbe D convient-il pour protéger un moteur ?

Oui, la courbe D est généralement choisie pour des circuits avec fort courant d’appel au démarrage, comme certains moteurs ou charges inductives. Vérifiez toutefois toujours la compatibilité avec l’appareil à protéger et le câblage du circuit.

Ce disjoncteur Schneider Acti9 iC60N 3P 32 A prend-il peu de place dans le tableau ?

Oui, il occupe 3 modules de largeur, ce qui le rend adapté aux tableaux modulaires standards.

Peut-on utiliser ce disjoncteur en installation triphasée ?

Oui, c’est un disjoncteur tripolaire 3P, donc prévu pour couper et protéger trois conducteurs de phase dans une installation adaptée.

Ce modèle peut-il être combiné avec des accessoires de la gamme Acti9 iC60 ?

Oui, des dispositifs supplémentaires sont possibles sur ce modèle, ce qui permet d’ajouter certains accessoires compatibles de la gamme Acti9 iC60.

Quelle est la section de fil compatible pour le raccordement ?

Selon les données produit, il accepte des conducteurs monofilaire jusqu’à 35 mm² et multifilaire jusqu’à 25 mm². Il faut respecter les préconisations de pose et de serrage du fabricant.

Ce disjoncteur est-il adapté à une installation en tableau résidentiel ou tertiaire ?

Oui, c’est un disjoncteur modulaire de protection et de distribution destiné au montage en tableau électrique. Il convient à des usages de répartition où un tripolaire 32 A est requis.

Vous ne trouvez pas votre réponse ?
Notre équipe est là pour vous aider.
Contacter le support

Avis clients

0 reviews
0
0
0
0
0

Il n’y a pas encore d’avis.

Soyez le premier à laisser votre avis sur “Disjoncteur tripolaire 32A courbe D iC60N A9F75332”
