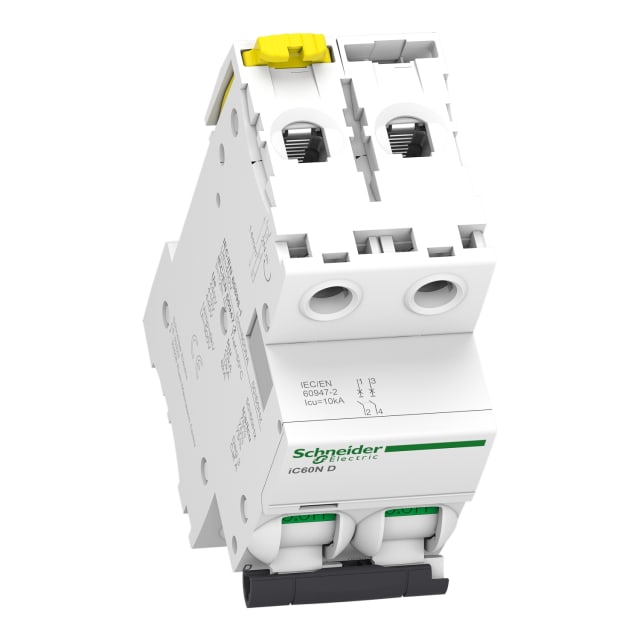

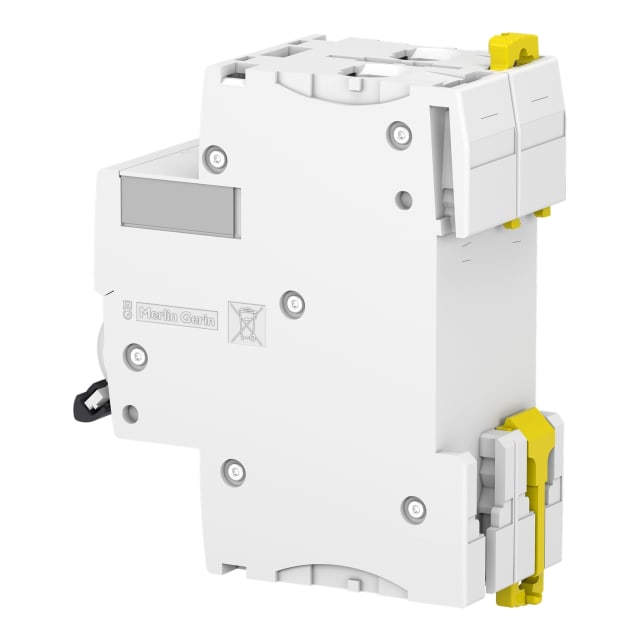

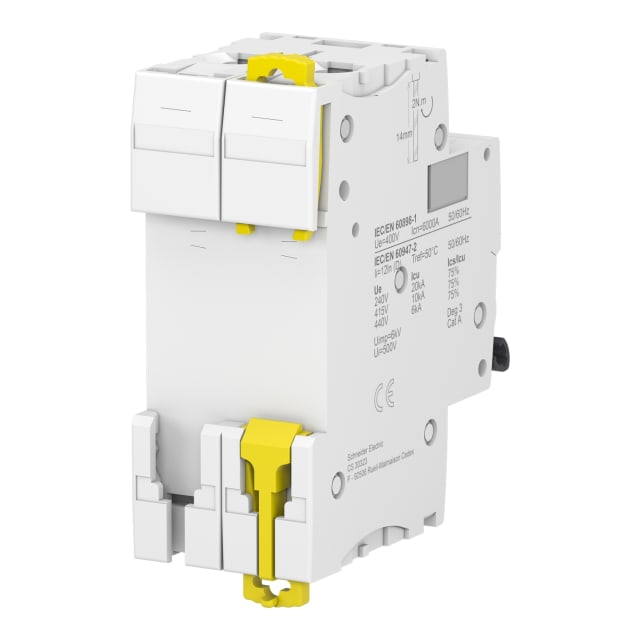

Disjoncteur modulaire 2P 20A courbe D A9F75220
Disjoncteur modulaire bipolaire 2P 20 A courbe D, série Acti9 iC60, pour la protection des circuits à forte pointe d’appel, avec pouvoir de coupure 6 kA et format 2 modules.
59.42€ HTVA
27 en stock
27 en stock
| Quantité | Prix HTVA | Remise |
|---|---|---|
| 0-2 | 59.42€ | 0% |
| 3-5 | 58.23€ | 2% |
| 6-10 | 57.64€ | 3% |
| 11+ | 57.04€ | 4% |
| Référence | Produit | Nombre de pôles (total) | Courant nominal | Courbe de déclenchement | Disponibilité | Prix HTVA |
|---|---|---|---|---|---|---|
| 4107698 |
Réf. 4107698
Disjoncteur modulaire 2P 20A courbe D A9F75220
Modèle sélectionné
|
2 | 20 A | d | En stock | 59.42€ HTVA par 1 pièce En stock |
| 4106896 |
Réf. 4106896
Disjoncteur miniature 1P 1A courbe C 6 kA A9F74101
|
1 | 1 A | C | En stock | 26.70€ HTVA par 1 pièce En stock |
| 4107578 |
Réf. 4107578
Disjoncteur miniature 1P 2A courbe C A9F74102
|
1 | 2 A | C | En stock | 26.70€ HTVA par 1 pièce En stock |
| 4107579 |
Réf. 4107579
Disjoncteur miniature 1P 4A courbe C iC60N A9F74104
|
1 | 4 A | C | En stock | 27.77€ HTVA par 1 pièce En stock |
| 4107581 |
Réf. 4107581
Disjoncteur miniature 2P 1A courbe C A9F74201
|
2 | 1 A | C | En stock | 55.39€ HTVA par 1 pièce En stock |
| 4107582 |
Réf. 4107582
Disjoncteur modulaire 2P 2A courbe C iC60N A9F74202
|
2 | 2 A | C | En stock | 53.84€ HTVA par 1 pièce En stock |
| 4107583 |
Réf. 4107583
Disjoncteur 2 pôles 3A courbe C iC60N A9F74203
|
2 | 3 A | C | Sur commande | 53.89€ HTVA par 1 pièce Sur commande |
| 4107584 |
Réf. 4107584
Disjoncteur miniature 2P 4A courbe C A9F74204
|
2 | 4 A | C | En stock | 54.61€ HTVA par 1 pièce En stock |
| 4107586 |
Réf. 4107586
Disjoncteur miniature 2P 0,5A courbe C A9F74270
|
2 | 0,5 A | C | En stock | 55.99€ HTVA par 1 pièce En stock |
| 4107588 |
Réf. 4107588
Disjoncteur tripolaire 2A courbe C iC60N A9F74302
|
3 | 2 A | C | En stock | 87.05€ HTVA par 1 pièce En stock |
| 4107589 |
Réf. 4107589
Disjoncteur modulaire triphasé 4A courbe C A9F74304
|
3 | 4 A | C | En stock | 87.05€ HTVA par 1 pièce En stock |
| 4107592 |
Réf. 4107592
Disjoncteur miniature 4 pôles 2A courbe C A9F74402
|
4 | 2 A | C | En stock | 108.48€ HTVA par 1 pièce En stock |
| 4107593 |
Réf. 4107593
Disjoncteur tétrapolaire 4A courbe C iC60N A9F74404
|
4 | 4 A | C | En stock | 98.75€ HTVA par 1 pièce En stock |
| 4107686 |
Réf. 4107686
Disjoncteur miniature 1P 32A courbe D iC60N A9F75132
|
1 | 32 A | d | Sur commande | 28.74€ HTVA par 1 pièce Sur commande |
| 4107692 |
Réf. 4107692
Disjoncteur miniature 2P 2A courbe D iC60N A9F75202
|
2 | 2 A | d | En stock | 71.69€ HTVA par 1 pièce En stock |
| 4107694 |
Réf. 4107694
Disjoncteur miniature 2P 4A courbe D iC60N A9F75204
|
2 | 4 A | d | En stock | 75.26€ HTVA par 1 pièce En stock |
| 4107695 |
Réf. 4107695
Disjoncteur miniature 2P 6A courbe D A9F75206
|
2 | 6 A | d | En stock | 57.72€ HTVA par 1 pièce En stock |
| 4107696 |
Réf. 4107696
Disjoncteur modulaire 2P 10A courbe D iC60N A9F75210
|
2 | 10 A | d | En stock | 57.14€ HTVA par 1 pièce En stock |
| 4107697 |
Réf. 4107697
Disjoncteur miniature 2P 16A courbe D A9F75216
|
2 | 16 A | d | En stock | 57.96€ HTVA par 1 pièce En stock |
| 4107699 |
Réf. 4107699
Disjoncteur miniature 2P 25A courbe D A9F75225
|
2 | 25 A | d | En stock | 60.58€ HTVA par 1 pièce En stock |
| 4107700 |
Réf. 4107700
Disjoncteur miniature 2P 32A courbe D A9F75232
|
2 | 32 A | d | En stock | 58.79€ HTVA par 1 pièce En stock |
| 4107707 |
Réf. 4107707
Disjoncteur tripolaire 6A courbe D iC60N A9F75306
|
3 | 6 A | d | Rupture de stock | 85.53€ HTVA par 1 pièce Rupture de stock |
| 4107708 |
Réf. 4107708
Disjoncteur triphasé 10A courbe D 3 pôles A9F75310
|
3 | 10 A | d | En stock | 85.53€ HTVA par 1 pièce En stock |
| 4107709 |
Réf. 4107709
Disjoncteur triphasé 16A courbe D 3 pôles A9F75316
|
3 | 16 A | d | En stock | 85.53€ HTVA par 1 pièce En stock |
| 4107710 |
Réf. 4107710
Disjoncteur modulaire triphasé 20A courbe D A9F75320
|
3 | 20 A | d | En stock | 85.53€ HTVA par 1 pièce En stock |
| 4107711 |
Réf. 4107711
Disjoncteur tripolaire 25A courbe D iC60N A9F75325
|
3 | 25 A | d | En stock | 85.53€ HTVA par 1 pièce En stock |
| 4107712 |
Réf. 4107712
Disjoncteur tripolaire 32A courbe D iC60N A9F75332
|
3 | 32 A | d | En stock | 85.53€ HTVA par 1 pièce En stock |
| 4107713 |
Réf. 4107713
Disjoncteur modulaire triphasé 40A courbe D A9F75340
|
3 | 40 A | d | En stock | 107.60€ HTVA par 1 pièce En stock |
| 4107715 |
Réf. 4107715
Disjoncteur modulaire tripolaire 63A courbe D A9F75363
|
3 | 63 A | d | En stock | 177.81€ HTVA par 1 pièce En stock |
| 4107720 |
Réf. 4107720
Disjoncteur 4 pôles 10A courbe D iC60N A9F75410
|
4 | 10 A | d | En stock | 115.70€ HTVA par 1 pièce En stock |
| 4107721 |
Réf. 4107721
Disjoncteur tétrapolaire 16A courbe D iC60N A9F75416
|
4 | 16 A | d | En stock | 120.33€ HTVA par 1 pièce En stock |
| 4107722 |
Réf. 4107722
Disjoncteur modulaire 4P 20A courbe D iC60N A9F75420
|
4 | 20 A | d | En stock | 113.07€ HTVA par 1 pièce En stock |
| 4107723 |
Réf. 4107723
Disjoncteur miniature 4 pôles 25A courbe D A9F75425
|
4 | 25 A | d | En stock | 120.33€ HTVA par 1 pièce En stock |
| 4107724 |
Réf. 4107724
Disjoncteur modulaire iC60N 4P 32A courbe D A9F75432
|
4 | 32 A | d | En stock | 113.07€ HTVA par 1 pièce En stock |
| 4107725 |
Réf. 4107725
Disjoncteur tétrapolaire 40A courbe D iC60N A9F75440
|
4 | 40 A | d | En stock | 145.03€ HTVA par 1 pièce En stock |
| 4107726 |
Réf. 4107726
Disjoncteur 4 pôles 50A courbe D iC60N A9F75450
|
4 | 50 A | d | En stock | 212.35€ HTVA par 1 pièce En stock |
| 4107727 |
Réf. 4107727
Disjoncteur 4P 63A courbe D iC60N A9F75463
|
4 | 63 A | d | En stock | 237.33€ HTVA par 1 pièce En stock |
| 4135513 |
Réf. 4135513
Disjoncteur modulaire iC60N 1P 4A courbe B A9F73104
|
1 | 4 A | B | Sur commande | 33.12€ HTVA par 1 pièce Sur commande |
| 4135517 |
Réf. 4135517
Disjoncteur modulaire 2P 2A courbe B iC60N A9F73202
|
2 | 2 A | B | En stock | 69.85€ HTVA par 1 pièce En stock |
| 4135519 |
Réf. 4135519
Disjoncteur miniature 2P 4A courbe B iC60N A9F73204
|
— | — | — | En stock | 69.85€ HTVA par 1 pièce En stock |
| 4512754 |
Réf. 4512754
Disjoncteur modulaire 1P 3A courbe C iC60N A9F74103
|
1 | 3 A | C | En stock | 26.70€ HTVA par 1 pièce En stock |
Un disjoncteur modulaire 2P 20A conçu pour la protection des circuits
Ce disjoncteur modulaire 2P 20A courbe D de la gamme Acti9 iC60 est destiné à assurer la protection des circuits électriques contre les surcharges et les courts-circuits. Avec ses 2 pôles protégés, il coupe simultanément les deux conducteurs du circuit, ce qui en fait une solution adaptée aux installations nécessitant une protection bipolaire claire et efficace au tableau électrique. Son format modulaire facilite son intégration dans les coffrets et armoires sur rail DIN.
Courbe D : une réponse adaptée aux appels de courant élevés
La courbe de déclenchement D est particulièrement indiquée pour les circuits alimentant des équipements présentant un courant d’appel important au démarrage. Elle convient donc aux applications techniques où un disjoncteur standard plus sensible risquerait de déclencher de manière intempestive. Ce positionnement en fait un choix pertinent pour certaines charges spécifiques en environnement tertiaire, technique ou industriel léger, lorsque le comportement du circuit impose une tolérance renforcée aux pointes de courant.
Calibre 20 A et pouvoir de coupure élevé pour une protection maîtrisée
Avec un courant nominal de 20 A, ce disjoncteur permet de protéger un départ en cohérence avec les besoins d’un circuit dédié correctement dimensionné. Son pouvoir de coupure atteint 6 kA selon EN 60898 à 230 V et 400 V, ainsi que 10 kA selon IEC 60947-2 à 400 V et 20 kA à 230 V. Cette capacité de coupure apporte une réponse adaptée aux installations où le niveau de contrainte électrique impose une protection modulaire sérieuse et bien calibrée, aussi bien en distribution terminale qu’en usage technique plus soutenu.
Format compact 2 modules pour tableau électrique
Ce modèle occupe 2 modules au tableau, soit une largeur de 2 unités de division. Ce format compact permet d’optimiser l’implantation dans un coffret tout en conservant une protection bipolaire complète. Le produit est prévu pour un montage modulaire, avec une intégration simple dans les ensembles de distribution électrique. C’est un avantage concret pour les tableaux où chaque emplacement compte, notamment lors d’une extension, d’une rénovation ou d’un remplacement à l’identique.
Raccordement souple et usage compatible AC/DC
Le disjoncteur accepte des conducteurs monofilaire de 1 à 25 mm² et multifilaire de 1 à 16 mm², ce qui laisse une bonne latitude au moment du câblage. Sa compatibilité en AC/DC et sa tension de dimensionnement de 400 V élargissent son champ d’utilisation sur des installations techniques variées. La tension d’isolement Ui de 500 V et la tenue aux chocs Uimp de 6 kV apportent des caractéristiques adaptées aux environnements de distribution où la continuité d’exploitation et la bonne tenue électrique du matériel sont recherchées.
Protection modulaire pensée pour les environnements exigeants
Ce disjoncteur bénéficie d’une classe de limitation énergétique 3, d’une catégorie de surtension 4 et d’un degré de pollution 3. Ces caractéristiques traduisent une conception adaptée aux contraintes rencontrées dans les tableaux de protection et de distribution. Son indice de protection IP20 correspond à un usage en enveloppe, tandis que sa plage de fonctionnement de -35 à 70 °C permet son emploi dans des conditions ambiantes étendues, y compris dans des locaux techniques ou des environnements moins tempérés.
Un choix précis pour le remplacement ou la création d’un départ protégé
Pour un installateur comme pour un acheteur exigeant, ce disjoncteur modulaire 2P 20A courbe D constitue une solution claire lorsqu’il faut sélectionner un appareil bipolaire avec déclenchement adapté aux charges à fort appel de courant. Il convient particulièrement aux projets où la lisibilité du tableau, la cohérence du calibre, la compacité de l’appareillage et les performances de coupure sont des critères déterminants. Son positionnement dans la gamme Acti9 iC60 en fait un appareil facile à intégrer dans une logique de protection modulaire homogène.
Documentation PDF
Caractéristiques techniques
| Pouvoir de coupure assigné Icn selon EN 60898 à 230V | 6 kA |
|---|---|
| Nombre de pôles (total) | 2 |
| Courant nominal | 20 A |
| Courbe de déclenchement | d |
| Conducteur neutre à connection | non |
| Nombre de pôles protégés | 2 |
| Largeur en unités de division | 2 |
| Pouvoir de coupure assigné icn selon EN 60898 à 400 v | 6 kA |
| Tension de dimensionnement | 400 V |
| Profondeur totale | 44.5 mm |
| Type de tension | AC/DC |
| Tension d'isolement de mesure Ui | 500 V |
| Pouvoir de coupure assigné Icu selon IEC 60947-2 à 400V | 10 kA |
| Pouvoir de coupure assigné Icu selon IEC 60947-2 à 230V | 20 kA |
| Tension nominale de tenue aux chocs Uimp | 6 kV |
| Fréquence | 50...60 Hz |
| Dispositifs supplémentaires possibles | oui |
| Montage sous crépi | non |
| Classe de limitation énergétique | 3 |
| Catégorie de surtension | 4 |
| Section du conducteur multifilaire pouvant être raccordée | 1...16 mm² |
| Classe de protection (IP) | IP20 |
| Degré de pollution | 3 |
| Section du conducteur monofilaire raccordable | 1...25 mm² |
| Température ambiante durant le fonctionnement | -35...70 °C |
| Antidéflagrant | non |
| Puissance dissipée | 2.4 W |
| Product Carbon Footprint (CO2) | Déclaration du fournisseur |
| Poids avec emballage | 0,225 kg |
Produits de la même série que le produit consulté
Ce disjoncteur peut-il être monté avec des accessoires de la gamme Acti9 iC60 ?
Oui, la fiche produit indique que des dispositifs supplémentaires sont possibles. Il est donc prévu pour être complété par des accessoires compatibles de la gamme Acti9 iC60.
Ce disjoncteur convient-il pour une installation sur rail DIN dans un tableau électrique ?
Oui, c’est un disjoncteur modulaire 2 modules de la gamme Acti9 iC60, conçu pour le montage dans un tableau électrique sur rail DIN.
Ce modèle protège-t-il bien deux pôles ?
Oui, il s’agit d’un disjoncteur bipolaire 2P avec 2 pôles protégés. Il coupe donc les deux conducteurs concernés par le circuit.
Peut-on l’utiliser sur une installation en courant alternatif ou en courant continu ?
Oui, la fiche technique indique un type de tension AC/DC. L’utilisation exacte doit toutefois rester conforme au schéma de câblage et aux conditions d’emploi prévues pour l’installation.
Ce disjoncteur est-il adapté à un environnement domestique ou tertiaire standard ?
Oui, sa classe IP20 et son usage modulaire en tableau correspondent à une installation en intérieur, dans un coffret ou un tableau adapté, avec une protection mécanique conforme.
Faut-il prévoir une réserve de place dans le tableau pour ce disjoncteur ?
Oui, il occupe 2 modules de largeur. Il faut donc vérifier l’espace disponible sur le rail DIN avant l’installation.
