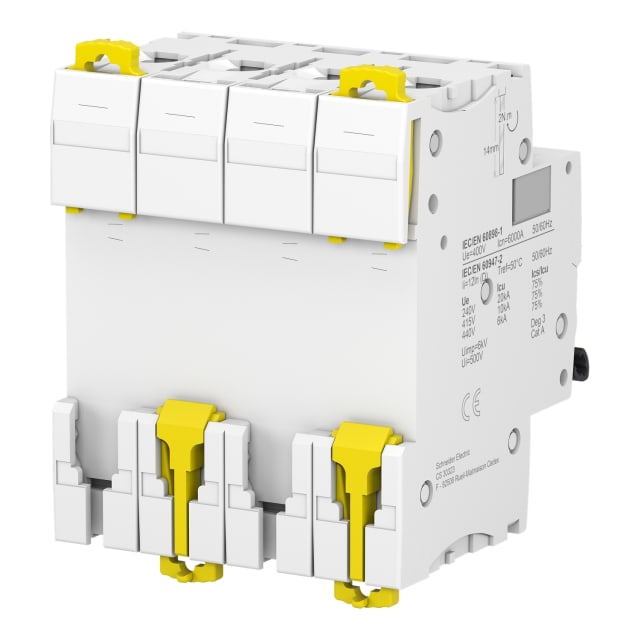

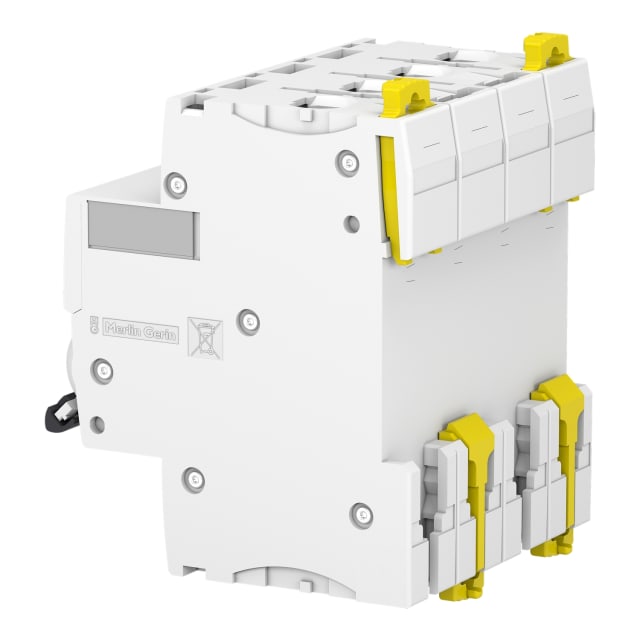

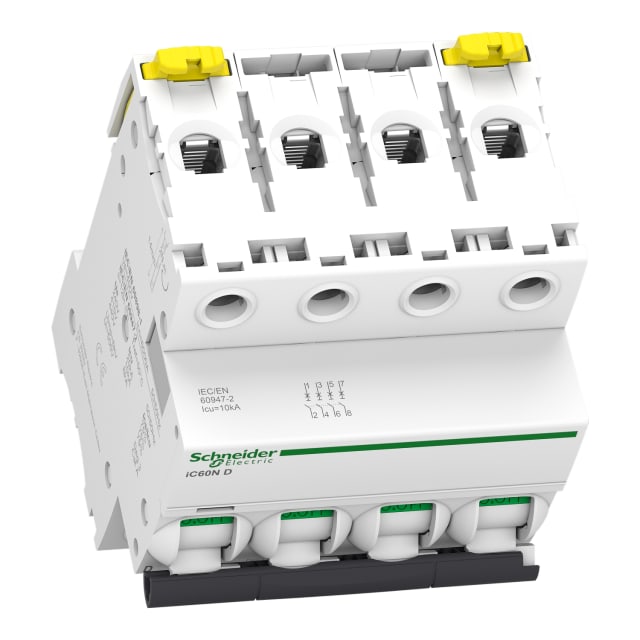

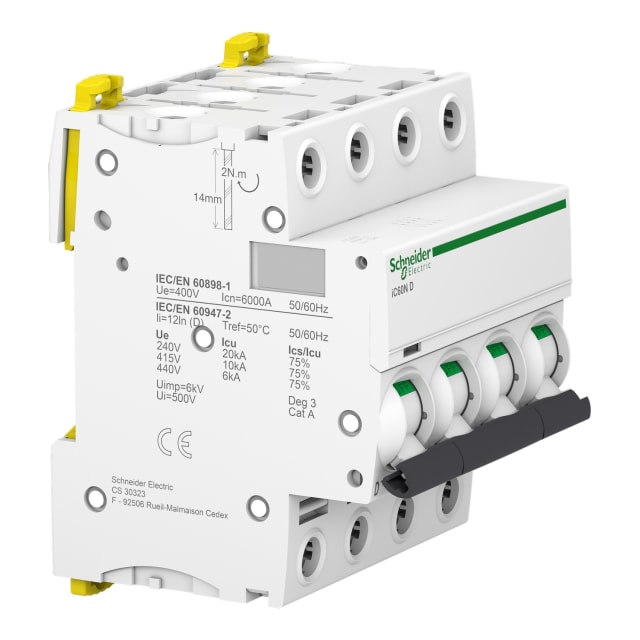

Disjoncteur tétrapolaire 16A courbe D iC60N A9F75416

Marque : Schneider Distribution Série : Acti9 iC60 EAN : 3606480081163 SKU : 4107721 Réf. fabricant : A9F75416

Disjoncteur tétrapolaire 16 A courbe D, série Acti9 iC60N, pour protection des circuits triphasés, avec pouvoir de coupure 6 kA, montage sur rail DIN, format 4 modules.

120.33€ HTVA

Par 1 pièce

7 en stock

7 en stock

Quantité Prix HTVA Remise
0-2 120.33€ 0%
3-5 117.92€ 2%
6-10 116.72€ 3%
11+ 115.52€ 4%
Référence Produit Nombre de pôles (total) Courant nominal Courbe de déclenchement Disponibilité Prix HTVA
4107721 Réf. 4107721 Disjoncteur tétrapolaire 16A courbe D iC60N A9F75416 Modèle sélectionné
Nombre de pôles (total)
4
Courant nominal
16 A
Courbe de déclenchement
d
4 16 A d En stock 120.33€ HTVA par 1 pièce En stock
4106896 Réf. 4106896 Disjoncteur miniature 1P 1A courbe C 6 kA A9F74101
Nombre de pôles (total)
1
Courant nominal
1 A
Courbe de déclenchement
C
1 1 A C En stock 26.70€ HTVA par 1 pièce En stock
4107578 Réf. 4107578 Disjoncteur miniature 1P 2A courbe C A9F74102
Nombre de pôles (total)
1
Courant nominal
2 A
Courbe de déclenchement
C
1 2 A C En stock 26.70€ HTVA par 1 pièce En stock
4107579 Réf. 4107579 Disjoncteur miniature 1P 4A courbe C iC60N A9F74104
Nombre de pôles (total)
1
Courant nominal
4 A
Courbe de déclenchement
C
1 4 A C En stock 27.77€ HTVA par 1 pièce En stock
4107581 Réf. 4107581 Disjoncteur miniature 2P 1A courbe C A9F74201
Nombre de pôles (total)
2
Courant nominal
1 A
Courbe de déclenchement
C
2 1 A C En stock 55.39€ HTVA par 1 pièce En stock
4107582 Réf. 4107582 Disjoncteur modulaire 2P 2A courbe C iC60N A9F74202
Nombre de pôles (total)
2
Courant nominal
2 A
Courbe de déclenchement
C
2 2 A C En stock 53.84€ HTVA par 1 pièce En stock
4107583 Réf. 4107583 Disjoncteur 2 pôles 3A courbe C iC60N A9F74203
Nombre de pôles (total)
2
Courant nominal
3 A
Courbe de déclenchement
C
2 3 A C Sur commande 53.89€ HTVA par 1 pièce Sur commande
4107584 Réf. 4107584 Disjoncteur miniature 2P 4A courbe C A9F74204
Nombre de pôles (total)
2
Courant nominal
4 A
Courbe de déclenchement
C
2 4 A C En stock 54.61€ HTVA par 1 pièce En stock
4107586 Réf. 4107586 Disjoncteur miniature 2P 0,5A courbe C A9F74270
Nombre de pôles (total)
2
Courant nominal
0,5 A
Courbe de déclenchement
C
2 0,5 A C En stock 55.99€ HTVA par 1 pièce En stock
4107588 Réf. 4107588 Disjoncteur tripolaire 2A courbe C iC60N A9F74302
Nombre de pôles (total)
3
Courant nominal
2 A
Courbe de déclenchement
C
3 2 A C En stock 87.05€ HTVA par 1 pièce En stock
4107589 Réf. 4107589 Disjoncteur modulaire triphasé 4A courbe C A9F74304
Nombre de pôles (total)
3
Courant nominal
4 A
Courbe de déclenchement
C
3 4 A C En stock 87.05€ HTVA par 1 pièce En stock
4107592 Réf. 4107592 Disjoncteur miniature 4 pôles 2A courbe C A9F74402
Nombre de pôles (total)
4
Courant nominal
2 A
Courbe de déclenchement
C
4 2 A C En stock 108.48€ HTVA par 1 pièce En stock
4107593 Réf. 4107593 Disjoncteur tétrapolaire 4A courbe C iC60N A9F74404
Nombre de pôles (total)
4
Courant nominal
4 A
Courbe de déclenchement
C
4 4 A C En stock 98.75€ HTVA par 1 pièce En stock
4107686 Réf. 4107686 Disjoncteur miniature 1P 32A courbe D iC60N A9F75132
Nombre de pôles (total)
1
Courant nominal
32 A
Courbe de déclenchement
d
1 32 A d Sur commande 28.74€ HTVA par 1 pièce Sur commande
4107692 Réf. 4107692 Disjoncteur miniature 2P 2A courbe D iC60N A9F75202
Nombre de pôles (total)
2
Courant nominal
2 A
Courbe de déclenchement
d
2 2 A d En stock 71.69€ HTVA par 1 pièce En stock
4107694 Réf. 4107694 Disjoncteur miniature 2P 4A courbe D iC60N A9F75204
Nombre de pôles (total)
2
Courant nominal
4 A
Courbe de déclenchement
d
2 4 A d En stock 75.26€ HTVA par 1 pièce En stock
4107695 Réf. 4107695 Disjoncteur miniature 2P 6A courbe D A9F75206
Nombre de pôles (total)
2
Courant nominal
6 A
Courbe de déclenchement
d
2 6 A d En stock 57.72€ HTVA par 1 pièce En stock
4107696 Réf. 4107696 Disjoncteur modulaire 2P 10A courbe D iC60N A9F75210
Nombre de pôles (total)
2
Courant nominal
10 A
Courbe de déclenchement
d
2 10 A d En stock 57.14€ HTVA par 1 pièce En stock
4107697 Réf. 4107697 Disjoncteur miniature 2P 16A courbe D A9F75216
Nombre de pôles (total)
2
Courant nominal
16 A
Courbe de déclenchement
d
2 16 A d En stock 57.96€ HTVA par 1 pièce En stock
4107698 Réf. 4107698 Disjoncteur modulaire 2P 20A courbe D A9F75220
Nombre de pôles (total)
2
Courant nominal
20 A
Courbe de déclenchement
d
2 20 A d En stock 59.42€ HTVA par 1 pièce En stock
4107699 Réf. 4107699 Disjoncteur miniature 2P 25A courbe D A9F75225
Nombre de pôles (total)
2
Courant nominal
25 A
Courbe de déclenchement
d
2 25 A d En stock 60.58€ HTVA par 1 pièce En stock
4107700 Réf. 4107700 Disjoncteur miniature 2P 32A courbe D A9F75232
Nombre de pôles (total)
2
Courant nominal
32 A
Courbe de déclenchement
d
2 32 A d En stock 58.79€ HTVA par 1 pièce En stock
4107707 Réf. 4107707 Disjoncteur tripolaire 6A courbe D iC60N A9F75306
Nombre de pôles (total)
3
Courant nominal
6 A
Courbe de déclenchement
d
3 6 A d Rupture de stock 85.53€ HTVA par 1 pièce Rupture de stock
4107708 Réf. 4107708 Disjoncteur triphasé 10A courbe D 3 pôles A9F75310
Nombre de pôles (total)
3
Courant nominal
10 A
Courbe de déclenchement
d
3 10 A d En stock 85.53€ HTVA par 1 pièce En stock
4107709 Réf. 4107709 Disjoncteur triphasé 16A courbe D 3 pôles A9F75316
Nombre de pôles (total)
3
Courant nominal
16 A
Courbe de déclenchement
d
3 16 A d En stock 85.53€ HTVA par 1 pièce En stock
4107710 Réf. 4107710 Disjoncteur modulaire triphasé 20A courbe D A9F75320
Nombre de pôles (total)
3
Courant nominal
20 A
Courbe de déclenchement
d
3 20 A d En stock 85.53€ HTVA par 1 pièce En stock
4107711 Réf. 4107711 Disjoncteur tripolaire 25A courbe D iC60N A9F75325
Nombre de pôles (total)
3
Courant nominal
25 A
Courbe de déclenchement
d
3 25 A d En stock 85.53€ HTVA par 1 pièce En stock
4107712 Réf. 4107712 Disjoncteur tripolaire 32A courbe D iC60N A9F75332
Nombre de pôles (total)
3
Courant nominal
32 A
Courbe de déclenchement
d
3 32 A d En stock 85.53€ HTVA par 1 pièce En stock
4107713 Réf. 4107713 Disjoncteur modulaire triphasé 40A courbe D A9F75340
Nombre de pôles (total)
3
Courant nominal
40 A
Courbe de déclenchement
d
3 40 A d En stock 107.60€ HTVA par 1 pièce En stock
4107715 Réf. 4107715 Disjoncteur modulaire tripolaire 63A courbe D A9F75363
Nombre de pôles (total)
3
Courant nominal
63 A
Courbe de déclenchement
d
3 63 A d En stock 177.81€ HTVA par 1 pièce En stock
4107720 Réf. 4107720 Disjoncteur 4 pôles 10A courbe D iC60N A9F75410
Nombre de pôles (total)
4
Courant nominal
10 A
Courbe de déclenchement
d
4 10 A d En stock 115.70€ HTVA par 1 pièce En stock
4107722 Réf. 4107722 Disjoncteur modulaire 4P 20A courbe D iC60N A9F75420
Nombre de pôles (total)
4
Courant nominal
20 A
Courbe de déclenchement
d
4 20 A d En stock 113.07€ HTVA par 1 pièce En stock
4107723 Réf. 4107723 Disjoncteur miniature 4 pôles 25A courbe D A9F75425
Nombre de pôles (total)
4
Courant nominal
25 A
Courbe de déclenchement
d
4 25 A d En stock 120.33€ HTVA par 1 pièce En stock
4107724 Réf. 4107724 Disjoncteur modulaire iC60N 4P 32A courbe D A9F75432
Nombre de pôles (total)
4
Courant nominal
32 A
Courbe de déclenchement
d
4 32 A d En stock 113.07€ HTVA par 1 pièce En stock
4107725 Réf. 4107725 Disjoncteur tétrapolaire 40A courbe D iC60N A9F75440
Nombre de pôles (total)
4
Courant nominal
40 A
Courbe de déclenchement
d
4 40 A d En stock 145.03€ HTVA par 1 pièce En stock
4107726 Réf. 4107726 Disjoncteur 4 pôles 50A courbe D iC60N A9F75450
Nombre de pôles (total)
4
Courant nominal
50 A
Courbe de déclenchement
d
4 50 A d En stock 212.35€ HTVA par 1 pièce En stock
4107727 Réf. 4107727 Disjoncteur 4P 63A courbe D iC60N A9F75463
Nombre de pôles (total)
4
Courant nominal
63 A
Courbe de déclenchement
d
4 63 A d En stock 237.33€ HTVA par 1 pièce En stock
4135513 Réf. 4135513 Disjoncteur modulaire iC60N 1P 4A courbe B A9F73104
Nombre de pôles (total)
1
Courant nominal
4 A
Courbe de déclenchement
B
1 4 A B Sur commande 33.12€ HTVA par 1 pièce Sur commande
4135517 Réf. 4135517 Disjoncteur modulaire 2P 2A courbe B iC60N A9F73202
Nombre de pôles (total)
2
Courant nominal
2 A
Courbe de déclenchement
B
2 2 A B En stock 69.85€ HTVA par 1 pièce En stock
4135519 Réf. 4135519 Disjoncteur miniature 2P 4A courbe B iC60N A9F73204
— — — En stock 69.85€ HTVA par 1 pièce En stock
4512754 Réf. 4512754 Disjoncteur modulaire 1P 3A courbe C iC60N A9F74103
Nombre de pôles (total)
1
Courant nominal
3 A
Courbe de déclenchement
C
1 3 A C En stock 26.70€ HTVA par 1 pièce En stock

Disjoncteur tétrapolaire 16A courbe D pour la protection des départs triphasés avec neutre

Ce disjoncteur tétrapolaire 16A courbe D Acti9 iC60N est conçu pour assurer la protection des circuits contre les surcharges et les courts-circuits sur les installations en 4 pôles protégés. Il convient particulièrement aux départs triphasés avec neutre lorsque l’ensemble des conducteurs doit être coupé et protégé. Son calibre 16 A permet d’équiper des circuits de distribution adaptés, tandis que la courbe D répond aux besoins des charges présentant un appel de courant élevé au démarrage.

Courbe D adaptée aux équipements à fort courant d’appel

La courbe de déclenchement D est indiquée lorsque le circuit alimente des équipements susceptibles de générer des pointes de courant importantes à la mise sous tension. Elle est donc pertinente pour certains moteurs, transformateurs, automatismes ou circuits techniques spécifiques, là où une courbe plus standard pourrait provoquer des déclenchements intempestifs. Ce positionnement en fait un choix adapté pour les tableaux électriques demandant une protection modulaire sélective et cohérente avec la nature réelle de la charge.

Pouvoir de coupure élevé pour tableaux de distribution exigeants

Ce modèle affiche un pouvoir de coupure de 6 kA selon EN 60898 à 230 V et à 400 V, ainsi qu’un pouvoir de coupure Icu atteignant 10 kA à 400 V selon IEC 60947-2 et 20 kA à 230 V selon IEC 60947-2. Ces caractéristiques permettent son intégration dans des tableaux de protection et de distribution où le niveau de contrainte électrique impose un disjoncteur modulaire capable d’interrompre efficacement un défaut. La classe de limitation énergétique 3 participe en complément à la réduction des effets du court-circuit sur les équipements en aval.

Format modulaire 4P pratique pour rail DIN et coffrets électriques

Avec ses 4 pôles protégés et son encombrement de 4 modules, ce disjoncteur trouve facilement sa place dans les coffrets et tableaux modulaires. Il se monte sur rail DIN, ce qui facilite son intégration dans une armoire neuve comme dans une extension de tableau existant. Son format compact aide à organiser la distribution sans sacrifier la lisibilité du câblage, un point appréciable sur les ensembles où plusieurs départs doivent être regroupés proprement.

Compatibilité de raccordement et usage en courant AC/DC

Ce disjoncteur accepte des conducteurs monofiliaires de 1 à 25 mm² et des conducteurs multifilaires de 1 à 16 mm², ce qui laisse une bonne souplesse de raccordement selon la section réellement prévue dans le tableau. Son usage en AC/DC élargit les possibilités d’intégration sur des circuits techniques compatibles avec ce type de protection. La tension assignée de 400 V, la tension d’isolement Ui de 500 V et la tenue aux chocs Uimp de 6 kV renforcent son intérêt pour des environnements de distribution nécessitant un appareil modulaire bien dimensionné.

Sécurité d’exploitation et maintenance facilitée

La gamme Acti9 iC60N est appréciée pour ses fonctions visuelles utiles lors des interventions. L’indication de déclenchement permet d’identifier plus rapidement le circuit concerné en cas de défaut, ce qui fait gagner du temps lors du diagnostic dans le tableau. L’indication de séparation effective des contacts apporte également une information claire pour les opérations de maintenance en aval. Pour l’exploitant comme pour l’installateur, cela contribue à rendre les interventions plus simples et plus lisibles.

Conçu pour des conditions d’utilisation techniques étendues

Ce modèle fonctionne sur une plage de température ambiante de -35 à 70 °C, avec un degré de pollution 3 et une catégorie de surtension IV. Son indice de protection IP20 correspond à un usage en enveloppe ou tableau électrique adapté. La puissance dissipée de 2,4 W reste maîtrisée pour une intégration en coffret, et la possibilité d’ajouter des dispositifs complémentaires permet de faire évoluer la protection selon l’architecture du tableau. Pour un besoin en disjoncteur quadripolaire 16A courbe D dans la gamme Acti9 iC60N, cette version constitue une réponse précise, lisible et bien adaptée aux installations modulaires de distribution.

Caractéristiques techniques

Pouvoir de coupure assigné Icn selon EN 60898 à 230V6 kA
Nombre de pôles (total)4
Courant nominal16 A
Courbe de déclenchementd
Conducteur neutre à connectionnon
Nombre de pôles protégés4
Largeur en unités de division4
Pouvoir de coupure assigné icn selon EN 60898 à 400 v6 kA
Tension de dimensionnement400 V
Profondeur totale44.5 mm
Type de tensionAC/DC
Tension d'isolement de mesure Ui500 V
Pouvoir de coupure assigné Icu selon IEC 60947-2 à 400V10 kA
Pouvoir de coupure assigné Icu selon IEC 60947-2 à 230V20 kA
Tension nominale de tenue aux chocs Uimp6 kV
Fréquence50...60 Hz
Dispositifs supplémentaires possiblesoui
Montage sous crépinon
Classe de limitation énergétique3
Catégorie de surtension4
Section du conducteur multifilaire pouvant être raccordée1...16 mm²
Classe de protection (IP)IP20
Degré de pollution3
Section du conducteur monofilaire raccordable1...25 mm²
Température ambiante durant le fonctionnement-35...70 °C
Antidéflagrantnon
Puissance dissipée2.4 W
Product Carbon Footprint (CO2)Déclaration du fournisseur
Poids avec emballage0,432 kg

Produits de la même série que le produit consulté

À quoi sert un disjoncteur tétrapolaire 16A courbe D ?

Il sert à protéger un circuit triphasé avec neutre contre les surcharges et les courts-circuits, avec une courbe D adaptée aux appels de courant importants au démarrage. Il est couramment utilisé pour des charges avec fort courant d’appel.

Ce disjoncteur convient-il pour une installation triphasée 400 V ?

Oui, ce modèle est prévu pour une tension de dimensionnement de 400 V et dispose de 4 pôles, ce qui le rend adapté à la protection de circuits tétrapolaires dans un tableau électrique.

Peut-on raccorder le neutre sur ce disjoncteur ?

Non, d’après ses caractéristiques, le conducteur neutre n’est pas à connexion. Les 4 pôles sont protégés, mais le neutre n’est pas raccordé sur ce modèle.

Quelle section de câble peut être raccordée sur ce disjoncteur Schneider Acti9 iC60N ?

La section admissible indiquée est de 1 à 25 mm² pour un conducteur monofilaire, et de 1 à 16 mm² pour un conducteur multifilaire. Il faut respecter le serrage et les prescriptions de câblage du tableau.

Quelle place prend ce disjoncteur dans le tableau électrique ?

Il occupe 4 modules de largeur sur le rail DIN. Il faut donc prévoir 4 emplacements disponibles dans le tableau.

Ce disjoncteur est-il compatible avec des accessoires Acti9 ?

Oui, la fiche indique que des dispositifs supplémentaires sont possibles. La compatibilité exacte dépend toutefois de l’accessoire choisi dans la gamme Acti9 iC60N.

Vous ne trouvez pas votre réponse ?
Notre équipe est là pour vous aider.
Contacter le support

Avis clients

0 reviews
0
0
0
0
0

Il n’y a pas encore d’avis.

Soyez le premier à laisser votre avis sur “Disjoncteur tétrapolaire 16A courbe D iC60N A9F75416”
