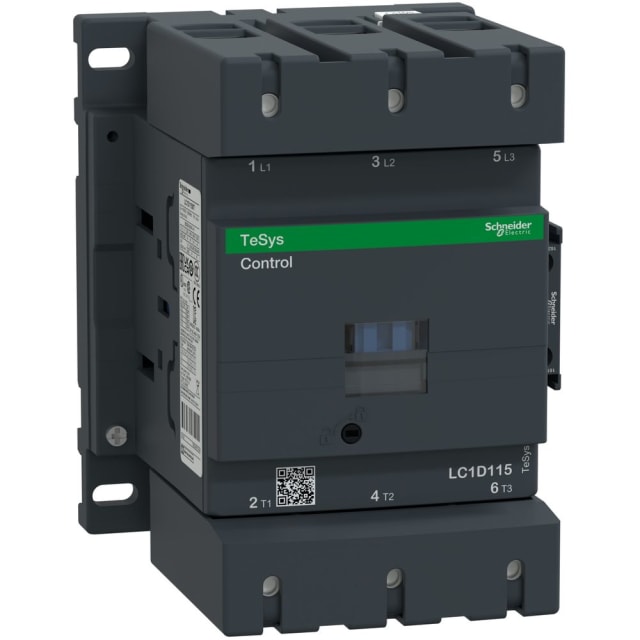

Contacteur triphasé 115A 3P 1NO 1NC 230V AC LC1D115P7
Contacteur triphasé TeSys Deca 3P 115 A, bobine 230 V AC, 1 NO + 1 NC, pour commande et distribution de moteurs jusqu’à 55 kW à 400 V.
483.55€ HTVA
En rupture de stock
| Quantité | Prix HTVA | Remise |
|---|---|---|
| 0-2 | 483.55€ | 0% |
| 3-5 | 473.88€ | 2% |
| 6-10 | 469.05€ | 3% |
| 11+ | 464.21€ | 4% |
| Référence | Produit | Courant de service de mesure le à AC-3, 400V | Courant de service de mesure le à AC-1, 400V | Tension d'alimentation de commande de mesure à ac 50 hz | Tension d'alimentation de commande de mesure à DC | Type de tension de commande | Type de raccordement du câble principal | Disponibilité | Prix HTVA |
|---|---|---|---|---|---|---|---|---|---|
| 0398971 |
Réf. 0398971
Contacteur triphasé 115A 3P 1NO 1NC 230V AC LC1D115P7
Modèle sélectionné
|
115 A | 200 A | 230 V | 0 V | AC | raccordement à vis | Rupture de stock | 483.55€ HTVA par pièce Rupture de stock |
| 0398926 |
Réf. 0398926
Contacteur tripolaire 9A bobine 24V AC LC1D09B7
|
9 A | 25 A | 24 V | — | AC | raccordement à vis | En stock | 41.89€ HTVA par 1 pièce En stock |
| 0398933 |
Réf. 0398933
Contacteur moteur tripolaire 9A 1NO 1NC 110V LC1D09F7
|
9 A | 25 A | 110 V | — | AC | raccordement à vis | En stock | 41.89€ HTVA par 1 pièce En stock |
| 0398935 |
Réf. 0398935
Contacteur moteur tripolaire 9A 230V 1NO 1NC LC1D09P7
|
9 A | 25 A | 230 V | — | AC | raccordement à vis | En stock | 41.89€ HTVA par 1 pièce En stock |
| 0398937 |
Réf. 0398937
Contacteur moteur triphasé 9A 3P 400V LC1D09V7
|
9 A | 25 A | 400 V | — | AC | raccordement à vis | En stock | 41.89€ HTVA par 1 pièce En stock |
| 0398984 |
Réf. 0398984
Contacteur triphasé 12A 24V AC 1NO 1NC LC1D12B7
|
12 A | 25 A | 24 V | — | AC | raccordement à vis | En stock | 47.18€ HTVA par 1 pièce En stock |
| 0398988 |
Réf. 0398988
Contacteur tripolaire 12A 110V DC 1NO 1NC LC1D12FD
|
12 A | 25 A | — | 110 V | DC | raccordement à vis | Sur commande | 81.37€ HTVA par 1 pièce Sur commande |
| 0398990 |
Réf. 0398990
Contacteur triphasé 12A 3P 1NO 1NC 110V AC LC1D12F7
|
12 A | 25 A | 110 V | — | AC | raccordement à vis | En stock | 45.37€ HTVA par 1 pièce En stock |
| 0398993 |
Réf. 0398993
Contacteur triphasé 12A bobine 230V AC LC1D12P7
|
12 A | 25 A | 230 V | — | AC | raccordement à vis | En stock | 47.18€ HTVA par 1 pièce En stock |
| 0398995 |
Réf. 0398995
Contacteur triphasé 12A 3P 1NO 1NC 400V LC1D12V7
|
12 A | 25 A | 400 V | — | AC | raccordement à vis | En stock | 47.18€ HTVA par 1 pièce En stock |
| 0399022 |
Réf. 0399022
Contacteur triphasé 18A 24V AC 1NO 1NC LC1D18B7
|
18 A | 32 A | 24 V | — | AC | raccordement à vis | Sur commande | 66.73€ HTVA par 1 pièce Sur commande |
| 0399026 |
Réf. 0399026
Contacteur moteur 18A 3P 1NO 1NC 400V AC LC1D18V7
|
18 A | 32 A | 400 V | — | AC | raccordement à vis | En stock | 66.73€ HTVA par 1 pièce En stock |
| 0399065 |
Réf. 0399065
Contacteur triphasé 25A 24V AC 1NO 1NC LC1D25B7
|
25 A | 40 A | 24 V | — | AC | raccordement à vis | En stock | 89.78€ HTVA par 1 pièce En stock |
| 0399071 |
Réf. 0399071
Contacteur triphasé 25A 3P 1NO 1NC 110V CC LC1D25FD
|
25 A | 40 A | — | 110 V | DC | raccordement à vis | Sur commande | 129.96€ HTVA par 1 pièce Sur commande |
| 0399073 |
Réf. 0399073
Contacteur triphasé 25A 3P 110V 1NO 1NC LC1D25F7
|
25 A | 40 A | 110 V | — | AC | raccordement à vis | En stock | 86.33€ HTVA par 1 pièce En stock |
| 0399076 |
Réf. 0399076
Contacteur triphasé 25A 230V 1NO 1NC LC1D25P7
|
25 A | 40 A | 230 V | — | AC | raccordement à vis | En stock | 89.78€ HTVA par 1 pièce En stock |
| 0399078 |
Réf. 0399078
Contacteur triphasé 25A 3P 1NO 1NC 400V LC1D25V7
|
25 A | 40 A | 400 V | — | AC | raccordement à vis | En stock | 89.78€ HTVA par 1 pièce En stock |
| 0399103 |
Réf. 0399103
Contacteur triphasé 32A 3P 1NO 1NC 24V AC LC1D32B7
|
32 A | 50 A | 24 V | — | AC | raccordement à vis | En stock | 121.60€ HTVA par 1 pièce En stock |
| 0399108 |
Réf. 0399108
Contacteur triphasé 32A 3P 1NO 1NC 110V AC LC1D32F7
|
32 A | 50 A | 110 V | — | AC | raccordement à vis | En stock | 126.46€ HTVA par 1 pièce En stock |
| 0399111 |
Réf. 0399111
Contacteur triphasé 32A 3P 1NO 1NC 230V AC LC1D32P7
|
32 A | 50 A | 230 V | — | AC | raccordement à vis | En stock | 126.46€ HTVA par 1 pièce En stock |
| 0399134 |
Réf. 0399134
Contacteur triphasé 38A 24V AC 1NO 1NC LC1D38B7
|
38 A | 50 A | 24 V | — | AC | raccordement à vis | En stock | 165.98€ HTVA par 1 pièce En stock |
| 0399138 |
Réf. 0399138
Contacteur moteur 3P 38 A AC-3 bobine 110 V CA 1NO+1NC
|
38 A | 50 A | 110 V | — | AC | raccordement à vis | En stock | 165.98€ HTVA par 1 pièce En stock |
| 0399140 |
Réf. 0399140
Contacteur triphasé 38A 230V 1NO 1NC LC1D38P7
|
38 A | 50 A | 230 V | — | AC | raccordement à vis | En stock | 165.98€ HTVA par 1 pièce En stock |
| 3335597 |
Réf. 3335597
Contacteur triphasé 80A 24V CC 1NO 1NC LC1D80BD
|
80 A | 125 A | — | 24 V | DC | raccordement à vis | En stock | 474.83€ HTVA par 1 pièce En stock |
| 3335598 |
Réf. 3335598
Contacteur triphasé 80A 24V AC 1NO 1NC LC1D80B7
|
80 A | 125 A | 24 V | — | AC | raccordement à vis | En stock | 341.37€ HTVA par 1 pièce En stock |
| 3335602 |
Réf. 3335602
Contacteur moteur 80A 3P 230V AC 1NO 1NC LC1D80P7
|
80 A | 125 A | 230 V | — | AC | raccordement à vis | En stock | 355.02€ HTVA par 1 pièce En stock |
| 3335876 |
Réf. 3335876
Contacteur triphasé 9A 3P 1NO 1NC bobine 48V AC LC1D09E7
|
9 A | 25 A | 48 V | — | AC | raccordement à vis | En stock | 43.43€ HTVA par 1 pièce En stock |
| 3335878 |
Réf. 3335878
Contacteur triphasé 12A 48V AC 1NO 1NC LC1D12E7
|
12 A | 25 A | 48 V | — | AC | raccordement à vis | En stock | 48.96€ HTVA par 1 pièce En stock |
| 3335879 |
Réf. 3335879
Contacteur moteur tripolaire 18A 230V 1NO 1NC LC1D18P7
|
18 A | 32 A | 230 V | — | AC | raccordement à vis | En stock | 66.73€ HTVA par 1 pièce En stock |
| 3335880 |
Réf. 3335880
Contacteur triphasé 18A 3P 1NO 1NC 48V AC LC1D18E7
|
18 A | 32 A | 48 V | — | AC | raccordement à vis | En stock | 67.37€ HTVA par 1 pièce En stock |
| 3335882 |
Réf. 3335882
Contacteur triphasé 18A 3P 1NO 1NC 110V AC LC1D18F7
|
18 A | 32 A | 110 V | — | AC | raccordement à vis | En stock | 64.17€ HTVA par 1 pièce En stock |
| 3335883 |
Réf. 3335883
Contacteur triphasé 25A 48V AC 1NO 1NC LC1D25E7
|
25 A | 40 A | 48 V | — | AC | raccordement à vis | En stock | 93.35€ HTVA par 1 pièce En stock |
| 3335884 |
Réf. 3335884
Contacteur triphasé 32A 3P 1NO 1NC bobine 48V LC1D32E7
|
32 A | 50 A | 48 V | — | AC | raccordement à vis | En stock | 131.63€ HTVA par 1 pièce En stock |
| 3335887 |
Réf. 3335887
Contacteur tripolaire 95A bobine 230V AC LC1D95P7
|
95 A | 125 A | 230 V | — | AC | raccordement à vis | Sur commande | 432.98€ HTVA par 1 pièce Sur commande |
| 3381751 |
Réf. 3381751
Contacteur tripolaire 80 A AC-3 bobine 48 V CA
|
80 A | 125 A | 48 V | — | AC | raccordement à vis | En stock | 370.16€ HTVA par 1 pièce En stock |
| 3382871 |
Réf. 3382871
Contacteur moteur triphasé 95A 3P 1NO 1NC LC1D95V7
|
95 A | 125 A | 400 V | — | AC | raccordement à vis | Sur commande | 432.98€ HTVA par 1 pièce Sur commande |
| 3698789 |
Réf. 3698789
Contacteur moteur 3NO 9 A, 4 kW à 400 V, bobine 220 V DC
|
9 A | 25 A | — | 220 V | DC | raccordement à vis | En stock | 79.91€ HTVA par 1 pièce En stock |
| 3934023 |
Réf. 3934023
Contacteur triphasé 25A 3 pôles 220V AC LC1D25M7
|
25 A | 40 A | 220 V | — | AC | raccordement à vis | En stock | 89.76€ HTVA par 1 pièce En stock |
| 3950175 |
Réf. 3950175
Contacteur triphasé 65A 110V AC LC1D65AF7
|
65 A | 80 A | 110 V | — | AC | raccordement à vis | Sur commande | 281.22€ HTVA par 1 pièce Sur commande |
| 3950451 |
Réf. 3950451
Contacteur tripolaire 65A bobine 24V AC LC1D65AB7
|
65 A | 80 A | 24 V | — | AC | raccordement à vis | Rupture de stock | 270.40€ HTVA par 1 pièce Rupture de stock |
| 3951245 |
Réf. 3951245
Contacteur moteur tripolaire 65A bobine 230V LC1D65AP7
|
65 A | 80 A | 230 V | — | AC | raccordement à vis | En stock | 281.22€ HTVA par 1 pièce En stock |
| 3958085 |
Réf. 3958085
Contacteur tripolaire 40A bobine 48V AC LC1D40AE7
|
40 A | 60 A | 48 V | — | AC | raccordement à vis | En stock | 159.41€ HTVA par 1 pièce En stock |
| 3962564 |
Réf. 3962564
Contacteur triphasé 40A bobine 24V AC LC1D40AB7
|
40 A | 60 A | 24 V | — | AC | raccordement à vis | En stock | 151.92€ HTVA par 1 pièce En stock |
| 3962844 |
Réf. 3962844
Contacteur tripolaire 40A bobine 110V AC LC1D40AF7
|
40 A | 60 A | 110 V | — | AC | raccordement à vis | En stock | 151.92€ HTVA par 1 pièce En stock |
| 3962852 |
Réf. 3962852
Contacteur tripolaire 40A bobine 415V AC LC1D40AN7
|
40 A | 60 A | 415 V | — | AC | raccordement à vis | En stock | 153.28€ HTVA par 1 pièce En stock |
| 3962853 |
Réf. 3962853
Contacteur triphasé 40A bobine 230V AC LC1D40AP7
|
40 A | 60 A | 230 V | — | AC | raccordement à vis | En stock | 151.92€ HTVA par 1 pièce En stock |
| 3962912 |
Réf. 3962912
Contacteur tripolaire 50 A bobine 24 V AC LC1D50AB7
|
50 A | 80 A | 24 V | — | AC | raccordement à vis | Sur commande | 197.76€ HTVA par 1 pièce Sur commande |
| 3962916 |
Réf. 3962916
Contacteur tripolaire 50A bobine 48V AC LC1D50AE7
|
50 A | 80 A | 48 V | — | AC | raccordement à vis | En stock | 216.15€ HTVA par 1 pièce En stock |
| 3962920 |
Réf. 3962920
Contacteur tripolaire 50A bobine 110V AC LC1D50AF7
|
50 A | 80 A | 110 V | — | AC | raccordement à vis | En stock | 197.76€ HTVA par 1 pièce En stock |
| 3962929 |
Réf. 3962929
Contacteur triphasé 50A bobine 230V AC LC1D50AP7
|
50 A | 80 A | 230 V | — | AC | raccordement à vis | En stock | 205.67€ HTVA par 1 pièce En stock |
| 3962993 |
Réf. 3962993
Contacteur tripolaire 65A bobine 48V AC LC1D65AE7
|
65 A | 80 A | 48 V | — | AC | raccordement à vis | En stock | 295.19€ HTVA par 1 pièce En stock |
| 5501515 |
Réf. 5501515
Contacteur moteur 18 A bobine 24–60 V LC1D18BNE
|
18 A | 32 A | 24...60 V | 24...60 V | AC/DC | raccordement à vis | En stock | 117.73€ HTVA par 1 pièce En stock |
| 5501527 |
Réf. 5501527
Contacteur triphasé 40A AC-3 bobine 24V DC LC1D40A
|
40 A | 60 A | — | 17...30 V | DC | autre | En stock | 212.97€ HTVA par 1 pièce En stock |
| 5501531 |
Réf. 5501531
Contacteur tripolaire 50A AC-3 24V DC TeSys D LC1D50A
|
50 A | 80 A | — | 17...30 V | DC | raccordement à vis | En stock | 284.21€ HTVA par 1 pièce En stock |
| 5501535 |
Réf. 5501535
Contacteur tripolaire 65A AC-3 bobine 24V DC LC1D65ABBE
|
65 A | 80 A | — | 17...30 V | DC | autre | En stock | 352.11€ HTVA par 1 pièce En stock |
Contacteur triphasé 115A pour commande de moteurs et charges de puissance
Ce contacteur triphasé TeSys Deca en 3 pôles principaux 3 NO est conçu pour la commande de moteurs et d’équipements de forte intensité. Avec un courant d’emploi de 115 A en AC-3 à 400 V et une puissance assignée de 55 kW à 400 V, il répond aux besoins des installations industrielles et tertiaires qui exigent une commutation franche des charges motorisées. Sa configuration 3P avec 1 contact auxiliaire NO et 1 contact auxiliaire NC intégrés facilite l’intégration dans les schémas de commande, de signalisation et d’asservissement.
Bobine 230 V AC 50/60 Hz adaptée aux armoires de commande courantes
Équipé d’une bobine de commande 230 V AC en 50/60 Hz, ce contacteur s’intègre facilement dans les circuits de pilotage les plus répandus. Cette tension de commande simplifie le choix dans de nombreuses armoires électriques où l’alimentation en courant alternatif est déjà disponible. Le contact auxiliaire 1 NO + 1 NC embarqué permet de gérer simplement le retour d’état, l’auto-maintien ou les verrouillages électriques sans ajouter immédiatement un bloc auxiliaire séparé.
Pouvoir de commutation dimensionné pour usages intensifs
Ce modèle est prévu pour des applications de puissance avec un courant de 200 A en AC-1 à 400 V, en plus de ses performances en AC-3. Il convient donc aussi bien à la commande de moteurs qu’à certaines charges où le comportement au démarrage et en service impose un appareillage robuste dans son dimensionnement. Pour les usages en AC-4, il admet 38 A à 400 V pour une puissance de 18,5 kW, ce qui apporte une lecture claire de son domaine d’emploi dans les commandes plus contraignantes.
Raccordement à vis pour une mise en œuvre nette et sécurisée
Le raccordement principal à vis permet un câblage précis, apprécié en tableau électrique pour les sections importantes et les connexions de puissance. Ce type de connexion favorise une installation propre et une bonne tenue mécanique des conducteurs. Les bornes conviennent particulièrement aux environnements où la lisibilité du câblage, la maintenance et le resserrage contrôlé font partie des exigences de l’exploitation.
Format puissant avec encombrement maîtrisé en coffret
Avec des dimensions de 120 mm de largeur, 158 mm de hauteur et 136 mm de profondeur, ce contacteur offre un format cohérent avec son calibre élevé. Il trouve sa place dans les armoires et coffrets où la gestion de la puissance impose un appareillage plus dimensionné qu’un contacteur standard de petite capacité. Ce gabarit doit être pris en compte dès la conception du tableau afin d’assurer un passage de câbles confortable et une implantation rationnelle des protections et accessoires associés.
Solution adaptée aux ensembles de distribution et d’automatisme
Ce contacteur s’adresse aux intégrateurs, tableautiers, mainteneurs et installateurs qui recherchent un appareil de coupure et de commande pour moteur triphasé dans des ensembles de distribution électrique, d’automatisme ou de process. Il est particulièrement pertinent pour les départs moteurs nécessitant un contacteur 3P de fort calibre avec auxiliaires intégrés, tout en conservant une commande en 230 V AC, très pratique pour les circuits de pilotage classiques.
Choix pertinent pour un besoin précis en TeSys Deca
Dans la gamme TeSys Deca, cette version se distingue par l’association d’un calibre 115 A, de trois contacts principaux à fermeture, d’auxiliaires intégrés 1 NO + 1 NC et d’une commande en 230 V AC. Pour l’acheteur professionnel, cela permet d’identifier rapidement un contacteur de puissance destiné à la commande de moteurs jusqu’à 55 kW à 400 V, avec une architecture claire et directement exploitable en armoire. C’est un choix particulièrement adapté lorsque l’objectif est de combiner capacité de coupure, simplicité de câblage de commande et intégration en tableau.
Documentation PDF
Caractéristiques techniques
| Contacts principaux, nombre d'ouvreurs | 0 |
|---|---|
| Contacts principaux, nombre de fermeurs | 3 |
| Courant de service de mesure le à AC-3, 400V | 115 A |
| Courant de service de mesure le à AC-1, 400V | 200 A |
| Tension d'alimentation de commande de mesure à ac 50 hz | 230 V |
| Tension d'alimentation de commande de mesure à DC | 0 V |
| Type de tension de commande | AC |
| Type de raccordement du câble principal | raccordement à vis |
| Puissance de service de mesure AC-3, 400V | 55 kW |
| Puissance de service de dimensionnement le pour ac-4, 400 v | 18.5 kW |
| adapté à un montage sur rail | non |
| Tension d'alimentation de commande de mesure à AC 60 Hz | 230 V |
| Courant de service de dimensionnement le pour ac-4, 400 v | 38 A |
| Contacts auxiliaires, nombre de fermeurs | 1 |
| Contacts auxiliaires, nombre d'ouvreurs | 1 |
| Tension d'alimentation sous courant alternatif à 50 hz | 440 V |
| Tension d'alimentation sous courant alternatif à 60 hz | 440 V |
| Largeur | 120 mm |
| Hauteur | 158 mm |
| Profondeur | 136 mm |
| Product Carbon Footprint (CO2) | Déclaration du fournisseur |
| Poids avec emballage | 2,482 kg |
Produits de la même série que le produit consulté
Ce contacteur peut-il être utilisé pour commander un moteur ?
Oui, c’est un contacteur de la gamme TeSys Deca prévu pour la commande de charges moteur, en particulier en catégorie d’utilisation AC-3. Il est donc adapté à la mise sous tension et hors tension d’un moteur dans une installation triphasée, sous réserve de respecter le dimensionnement de l’application.
Peut-on l’installer sur rail DIN ?
Non, ce modèle n’est pas prévu pour un montage sur rail DIN. Il se monte sur support/panneau, ce qui est cohérent avec son gabarit et son usage en armoire électrique.
Ce contacteur possède-t-il des contacts auxiliaires intégrés ?
Oui, il dispose d’un contact auxiliaire 1 NO + 1 NC intégré. Cela permet par exemple de faire un retour d’état, un auto-maintien ou une interverrouillage simple selon le schéma de commande.
Quel type de raccordement faut-il prévoir pour le câblage ?
Le raccordement des câbles principaux se fait par bornes à vis. Il faut donc prévoir des embouts, le couple de serrage adapté et un câblage conforme aux préconisations du fabricant et à la section utilisée dans l’armoire.
Ce contacteur convient-il pour une commande en 230 V AC ?
Oui, la bobine de commande est en 230 V AC. Vérifiez bien que la tension de commande disponible dans votre tableau correspond exactement à cette valeur avant le câblage.
Ce modèle est-il adapté à un usage en tableau électrique ?
Oui, c’est un appareil de puissance conçu pour être intégré dans un tableau, une armoire ou une distribution électrique. Il faut simplement respecter l’encombrement, la ventilation, le repérage des bornes et les règles de protection en amont.
Notre équipe est là pour vous aider.
Avis clients
Vous devez être connecté pour publier un avis.

Avis
RéinitialiserIl n’y a pas encore d’avis.
