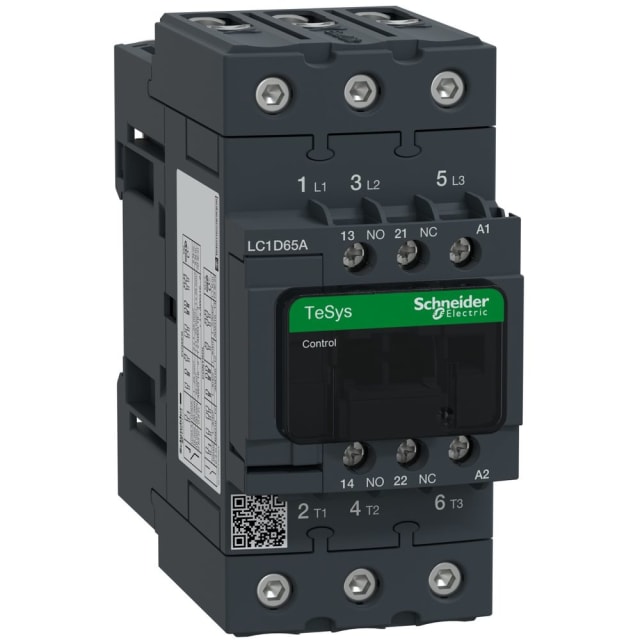

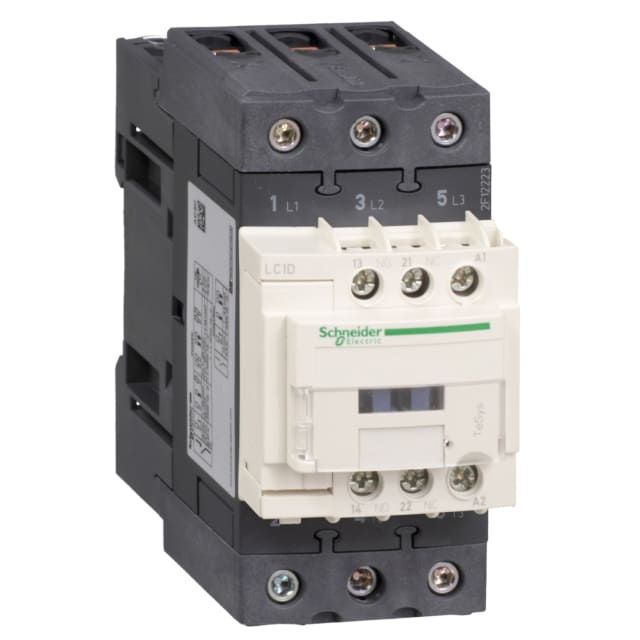

Contacteur tripolaire 65A bobine 24V AC LC1D65AB7
Contacteur tripolaire TeSys Deca 65 A à bobine 24 V AC, avec 3 contacts de puissance, 1 auxiliaire NO et 1 auxiliaire NF, pour commande et distribution jusqu’à 30 kW en AC-3.
270.40€ HTVA
En rupture de stock
Ce produit est actuellement en rupture de stock.
Pas de panique! Entrez votre email et soyez notifié dès que ce produit est de retour.
| Quantité | Prix HTVA | Remise |
|---|---|---|
| 0-2 | 270.40€ | 0% |
| 3-5 | 265.00€ | 2% |
| 6-10 | 262.29€ | 3% |
| 11+ | 259.59€ | 4% |
| Référence | Produit | Courant de service de mesure le à AC-3, 400V | Courant de service de mesure le à AC-1, 400V | Tension d'alimentation de commande de mesure à ac 50 hz | Type de tension de commande | Type de raccordement du câble principal | Disponibilité | Prix HTVA |
|---|---|---|---|---|---|---|---|---|
| 3950451 |
Réf. 3950451
Contacteur tripolaire 65A bobine 24V AC LC1D65AB7
Modèle sélectionné
|
65 A | 80 A | 24 V | AC | raccordement à vis | Rupture de stock | 270.40€ HTVA par 1 pièce Rupture de stock |
| 0398926 |
Réf. 0398926
Contacteur tripolaire 9A bobine 24V AC LC1D09B7
|
9 A | 25 A | 24 V | AC | raccordement à vis | En stock | 41.89€ HTVA par 1 pièce En stock |
| 0398933 |
Réf. 0398933
Contacteur moteur tripolaire 9A 1NO 1NC 110V LC1D09F7
|
9 A | 25 A | 110 V | AC | raccordement à vis | En stock | 41.89€ HTVA par 1 pièce En stock |
| 0398935 |
Réf. 0398935
Contacteur moteur tripolaire 9A 230V 1NO 1NC LC1D09P7
|
9 A | 25 A | 230 V | AC | raccordement à vis | En stock | 41.89€ HTVA par 1 pièce En stock |
| 0398937 |
Réf. 0398937
Contacteur moteur triphasé 9A 3P 400V LC1D09V7
|
9 A | 25 A | 400 V | AC | raccordement à vis | En stock | 41.89€ HTVA par 1 pièce En stock |
| 0398971 |
Réf. 0398971
Contacteur triphasé 115A 3P 1NO 1NC 230V AC LC1D115P7
|
115 A | 200 A | 230 V | AC | raccordement à vis | Rupture de stock | 483.55€ HTVA par pièce Rupture de stock |
| 0398984 |
Réf. 0398984
Contacteur triphasé 12A 24V AC 1NO 1NC LC1D12B7
|
12 A | 25 A | 24 V | AC | raccordement à vis | En stock | 47.18€ HTVA par 1 pièce En stock |
| 0398988 |
Réf. 0398988
Contacteur tripolaire 12A 110V DC 1NO 1NC LC1D12FD
|
12 A | 25 A | — | DC | raccordement à vis | Sur commande | 81.37€ HTVA par 1 pièce Sur commande |
| 0398990 |
Réf. 0398990
Contacteur triphasé 12A 3P 1NO 1NC 110V AC LC1D12F7
|
12 A | 25 A | 110 V | AC | raccordement à vis | En stock | 45.37€ HTVA par 1 pièce En stock |
| 0398993 |
Réf. 0398993
Contacteur triphasé 12A bobine 230V AC LC1D12P7
|
12 A | 25 A | 230 V | AC | raccordement à vis | En stock | 47.18€ HTVA par 1 pièce En stock |
| 0398995 |
Réf. 0398995
Contacteur triphasé 12A 3P 1NO 1NC 400V LC1D12V7
|
12 A | 25 A | 400 V | AC | raccordement à vis | En stock | 47.18€ HTVA par 1 pièce En stock |
| 0399022 |
Réf. 0399022
Contacteur triphasé 18A 24V AC 1NO 1NC LC1D18B7
|
18 A | 32 A | 24 V | AC | raccordement à vis | Sur commande | 66.73€ HTVA par 1 pièce Sur commande |
| 0399026 |
Réf. 0399026
Contacteur moteur 18A 3P 1NO 1NC 400V AC LC1D18V7
|
18 A | 32 A | 400 V | AC | raccordement à vis | En stock | 66.73€ HTVA par 1 pièce En stock |
| 0399065 |
Réf. 0399065
Contacteur triphasé 25A 24V AC 1NO 1NC LC1D25B7
|
25 A | 40 A | 24 V | AC | raccordement à vis | En stock | 89.78€ HTVA par 1 pièce En stock |
| 0399071 |
Réf. 0399071
Contacteur triphasé 25A 3P 1NO 1NC 110V CC LC1D25FD
|
25 A | 40 A | — | DC | raccordement à vis | Sur commande | 129.96€ HTVA par 1 pièce Sur commande |
| 0399073 |
Réf. 0399073
Contacteur triphasé 25A 3P 110V 1NO 1NC LC1D25F7
|
25 A | 40 A | 110 V | AC | raccordement à vis | En stock | 86.33€ HTVA par 1 pièce En stock |
| 0399076 |
Réf. 0399076
Contacteur triphasé 25A 230V 1NO 1NC LC1D25P7
|
25 A | 40 A | 230 V | AC | raccordement à vis | En stock | 89.78€ HTVA par 1 pièce En stock |
| 0399078 |
Réf. 0399078
Contacteur triphasé 25A 3P 1NO 1NC 400V LC1D25V7
|
25 A | 40 A | 400 V | AC | raccordement à vis | En stock | 89.78€ HTVA par 1 pièce En stock |
| 0399103 |
Réf. 0399103
Contacteur triphasé 32A 3P 1NO 1NC 24V AC LC1D32B7
|
32 A | 50 A | 24 V | AC | raccordement à vis | En stock | 121.60€ HTVA par 1 pièce En stock |
| 0399108 |
Réf. 0399108
Contacteur triphasé 32A 3P 1NO 1NC 110V AC LC1D32F7
|
32 A | 50 A | 110 V | AC | raccordement à vis | En stock | 126.46€ HTVA par 1 pièce En stock |
| 0399111 |
Réf. 0399111
Contacteur triphasé 32A 3P 1NO 1NC 230V AC LC1D32P7
|
32 A | 50 A | 230 V | AC | raccordement à vis | En stock | 126.46€ HTVA par 1 pièce En stock |
| 0399134 |
Réf. 0399134
Contacteur triphasé 38A 24V AC 1NO 1NC LC1D38B7
|
38 A | 50 A | 24 V | AC | raccordement à vis | En stock | 165.98€ HTVA par 1 pièce En stock |
| 0399138 |
Réf. 0399138
Contacteur moteur 3P 38 A AC-3 bobine 110 V CA 1NO+1NC
|
38 A | 50 A | 110 V | AC | raccordement à vis | En stock | 165.98€ HTVA par 1 pièce En stock |
| 0399140 |
Réf. 0399140
Contacteur triphasé 38A 230V 1NO 1NC LC1D38P7
|
38 A | 50 A | 230 V | AC | raccordement à vis | En stock | 165.98€ HTVA par 1 pièce En stock |
| 3335597 |
Réf. 3335597
Contacteur triphasé 80A 24V CC 1NO 1NC LC1D80BD
|
80 A | 125 A | — | DC | raccordement à vis | En stock | 474.83€ HTVA par 1 pièce En stock |
| 3335598 |
Réf. 3335598
Contacteur triphasé 80A 24V AC 1NO 1NC LC1D80B7
|
80 A | 125 A | 24 V | AC | raccordement à vis | En stock | 341.37€ HTVA par 1 pièce En stock |
| 3335602 |
Réf. 3335602
Contacteur moteur 80A 3P 230V AC 1NO 1NC LC1D80P7
|
80 A | 125 A | 230 V | AC | raccordement à vis | En stock | 355.02€ HTVA par 1 pièce En stock |
| 3335876 |
Réf. 3335876
Contacteur triphasé 9A 3P 1NO 1NC bobine 48V AC LC1D09E7
|
9 A | 25 A | 48 V | AC | raccordement à vis | En stock | 43.43€ HTVA par 1 pièce En stock |
| 3335878 |
Réf. 3335878
Contacteur triphasé 12A 48V AC 1NO 1NC LC1D12E7
|
12 A | 25 A | 48 V | AC | raccordement à vis | En stock | 48.96€ HTVA par 1 pièce En stock |
| 3335879 |
Réf. 3335879
Contacteur moteur tripolaire 18A 230V 1NO 1NC LC1D18P7
|
18 A | 32 A | 230 V | AC | raccordement à vis | En stock | 66.73€ HTVA par 1 pièce En stock |
| 3335880 |
Réf. 3335880
Contacteur triphasé 18A 3P 1NO 1NC 48V AC LC1D18E7
|
18 A | 32 A | 48 V | AC | raccordement à vis | En stock | 67.37€ HTVA par 1 pièce En stock |
| 3335882 |
Réf. 3335882
Contacteur triphasé 18A 3P 1NO 1NC 110V AC LC1D18F7
|
18 A | 32 A | 110 V | AC | raccordement à vis | En stock | 64.17€ HTVA par 1 pièce En stock |
| 3335883 |
Réf. 3335883
Contacteur triphasé 25A 48V AC 1NO 1NC LC1D25E7
|
25 A | 40 A | 48 V | AC | raccordement à vis | En stock | 93.35€ HTVA par 1 pièce En stock |
| 3335884 |
Réf. 3335884
Contacteur triphasé 32A 3P 1NO 1NC bobine 48V LC1D32E7
|
32 A | 50 A | 48 V | AC | raccordement à vis | En stock | 131.63€ HTVA par 1 pièce En stock |
| 3335887 |
Réf. 3335887
Contacteur tripolaire 95A bobine 230V AC LC1D95P7
|
95 A | 125 A | 230 V | AC | raccordement à vis | Sur commande | 432.98€ HTVA par 1 pièce Sur commande |
| 3381751 |
Réf. 3381751
Contacteur tripolaire 80 A AC-3 bobine 48 V CA
|
80 A | 125 A | 48 V | AC | raccordement à vis | En stock | 370.16€ HTVA par 1 pièce En stock |
| 3382871 |
Réf. 3382871
Contacteur moteur triphasé 95A 3P 1NO 1NC LC1D95V7
|
95 A | 125 A | 400 V | AC | raccordement à vis | Sur commande | 432.98€ HTVA par 1 pièce Sur commande |
| 3698789 |
Réf. 3698789
Contacteur moteur 3NO 9 A, 4 kW à 400 V, bobine 220 V DC
|
9 A | 25 A | — | DC | raccordement à vis | En stock | 79.91€ HTVA par 1 pièce En stock |
| 3934023 |
Réf. 3934023
Contacteur triphasé 25A 3 pôles 220V AC LC1D25M7
|
25 A | 40 A | 220 V | AC | raccordement à vis | En stock | 89.76€ HTVA par 1 pièce En stock |
| 3950175 |
Réf. 3950175
Contacteur triphasé 65A 110V AC LC1D65AF7
|
65 A | 80 A | 110 V | AC | raccordement à vis | Sur commande | 281.22€ HTVA par 1 pièce Sur commande |
| 3951245 |
Réf. 3951245
Contacteur moteur tripolaire 65A bobine 230V LC1D65AP7
|
65 A | 80 A | 230 V | AC | raccordement à vis | En stock | 281.22€ HTVA par 1 pièce En stock |
| 3958085 |
Réf. 3958085
Contacteur tripolaire 40A bobine 48V AC LC1D40AE7
|
40 A | 60 A | 48 V | AC | raccordement à vis | En stock | 159.41€ HTVA par 1 pièce En stock |
| 3962564 |
Réf. 3962564
Contacteur triphasé 40A bobine 24V AC LC1D40AB7
|
40 A | 60 A | 24 V | AC | raccordement à vis | En stock | 151.92€ HTVA par 1 pièce En stock |
| 3962844 |
Réf. 3962844
Contacteur tripolaire 40A bobine 110V AC LC1D40AF7
|
40 A | 60 A | 110 V | AC | raccordement à vis | En stock | 151.92€ HTVA par 1 pièce En stock |
| 3962852 |
Réf. 3962852
Contacteur tripolaire 40A bobine 415V AC LC1D40AN7
|
40 A | 60 A | 415 V | AC | raccordement à vis | En stock | 153.28€ HTVA par 1 pièce En stock |
| 3962853 |
Réf. 3962853
Contacteur triphasé 40A bobine 230V AC LC1D40AP7
|
40 A | 60 A | 230 V | AC | raccordement à vis | En stock | 151.92€ HTVA par 1 pièce En stock |
| 3962912 |
Réf. 3962912
Contacteur tripolaire 50 A bobine 24 V AC LC1D50AB7
|
50 A | 80 A | 24 V | AC | raccordement à vis | Sur commande | 197.76€ HTVA par 1 pièce Sur commande |
| 3962916 |
Réf. 3962916
Contacteur tripolaire 50A bobine 48V AC LC1D50AE7
|
50 A | 80 A | 48 V | AC | raccordement à vis | En stock | 216.15€ HTVA par 1 pièce En stock |
| 3962920 |
Réf. 3962920
Contacteur tripolaire 50A bobine 110V AC LC1D50AF7
|
50 A | 80 A | 110 V | AC | raccordement à vis | En stock | 197.76€ HTVA par 1 pièce En stock |
| 3962929 |
Réf. 3962929
Contacteur triphasé 50A bobine 230V AC LC1D50AP7
|
50 A | 80 A | 230 V | AC | raccordement à vis | En stock | 205.67€ HTVA par 1 pièce En stock |
| 3962993 |
Réf. 3962993
Contacteur tripolaire 65A bobine 48V AC LC1D65AE7
|
65 A | 80 A | 48 V | AC | raccordement à vis | En stock | 295.19€ HTVA par 1 pièce En stock |
| 5501515 |
Réf. 5501515
Contacteur moteur 18 A bobine 24–60 V LC1D18BNE
|
18 A | 32 A | 24...60 V | AC/DC | raccordement à vis | En stock | 117.73€ HTVA par 1 pièce En stock |
| 5501527 |
Réf. 5501527
Contacteur triphasé 40A AC-3 bobine 24V DC LC1D40A
|
40 A | 60 A | — | DC | autre | En stock | 212.97€ HTVA par 1 pièce En stock |
| 5501531 |
Réf. 5501531
Contacteur tripolaire 50A AC-3 24V DC TeSys D LC1D50A
|
50 A | 80 A | — | DC | raccordement à vis | En stock | 284.21€ HTVA par 1 pièce En stock |
| 5501535 |
Réf. 5501535
Contacteur tripolaire 65A AC-3 bobine 24V DC LC1D65ABBE
|
65 A | 80 A | — | DC | autre | En stock | 352.11€ HTVA par 1 pièce En stock |
Contacteur tripolaire 65A conçu pour la commande moteur
Le contacteur tripolaire 65A bobine 24V AC LC1D65AB7 de la gamme TeSys Deca est prévu pour la commande de moteurs et de charges de puissance en armoire électrique. Sa configuration 3 pôles avec 3 contacts principaux à fermeture répond aux besoins courants de commutation en environnement tertiaire, industriel et technique. Avec un courant assigné de 65 A en AC-3 à 400/440 V et 80 A en AC-1, il convient aussi bien aux applications moteur qu’aux charges résistives selon le régime d’utilisation.
Bobine 24 V AC pour circuits de commande en 50/60 Hz
Ce modèle intègre une bobine de commande 24 V AC compatible 50/60 Hz, particulièrement adaptée aux circuits de pilotage basse tension. Ce choix facilite l’intégration dans les automatismes, coffrets de commande et ensembles de distribution où la séparation entre puissance et commande est recherchée. La tension de commande clairement définie permet également de sécuriser le choix de la bonne variante lors d’un remplacement ou d’une mise à niveau d’installation.
Capacité de commutation adaptée aux charges exigeantes
Le LC1D65AB7 est dimensionné pour des usages soutenus avec une puissance moteur jusqu’à 30 kW à 400 V en AC-3. Il prend aussi en charge des applications en AC-4 avec 25 A et 11 kW à 400 V, ce qui le rend pertinent pour des fonctions de commande plus contraignantes selon le type de démarrage ou de manœuvre. Cette polyvalence en fait un contacteur bien adapté aux départs moteurs, ensembles de pompage, ventilation, convoyage ou machines nécessitant une coupure nette et maîtrisée.
Contacts auxiliaires intégrés pour retour d’état et logique de commande
En plus de ses 3 contacts de puissance, ce contacteur dispose d’un auxiliaire intégré 1NO + 1NC. Cette configuration simplifie le câblage des fonctions de signalisation, d’auto-maintien, d’interverrouillage ou de retour d’information vers un circuit de commande. L’intégration directe des auxiliaires permet de gagner de la place dans le coffret tout en réduisant le besoin d’accessoires additionnels pour les schémas les plus courants.
Raccordement à vis pour une mise en œuvre précise
Le raccordement principal s’effectue par connexion à vis, avec une architecture pensée pour le câblage de conducteurs de puissance dans les tableaux et armoires. Ce type de connexion convient aux montages recherchant un serrage franc et une bonne tenue mécanique des conducteurs. Le raccordement de commande par bornes à vis facilite également les interventions de maintenance, les remplacements et l’intégration dans des ensembles déjà normalisés en appareillage de commande.
Format compact pour intégration en coffret et armoire
Avec une largeur de 55 mm, une hauteur de 122 mm et une profondeur de 120 mm, ce contacteur tripolaire 65A conserve un encombrement maîtrisé au regard de sa capacité de commutation. Ce format permet son intégration dans de nombreux coffrets et armoires électriques où l’optimisation de l’espace reste essentielle, notamment pour les départs moteurs multiples. Son gabarit facilite la conception d’ensembles compacts sans compromis sur le calibre utile.
Un choix pertinent pour le remplacement ou l’équipement d’origine
Ce contacteur TeSys Deca répond aux attentes des installateurs, tableautiers et services maintenance qui recherchent un appareil de commande moteur 24 V AC avec calibre 65 A, 3 pôles de puissance et auxiliaires intégrés. Il constitue une solution adaptée aussi bien en première monte qu’en remplacement ciblé d’un contacteur équivalent, à condition de respecter la tension de bobine, le régime d’emploi et les contraintes de l’installation. Pour un achat sans erreur, il est particulièrement intéressant lorsque le besoin porte précisément sur un contacteur 3P 65A avec bobine 24 V alternatif.
Documentation PDF
Caractéristiques techniques
| Contacts principaux, nombre d'ouvreurs | 0 |
|---|---|
| Contacts principaux, nombre de fermeurs | 3 |
| Courant de service de mesure le à AC-3, 400V | 65 A |
| Courant de service de mesure le à AC-1, 400V | 80 A |
| Tension d'alimentation de commande de mesure à ac 50 hz | 24...24 V |
| Tension d'alimentation de commande de mesure à DC | 0...0 V |
| Type de tension de commande | AC |
| Type de raccordement du câble principal | raccordement à vis |
| Puissance de service de mesure AC-3, 400V | 30 kW |
| Puissance de service de dimensionnement le pour ac-4, 400 v | 11 kW |
| adapté à un montage sur rail | non |
| Tension d'alimentation de commande de mesure à AC 60 Hz | 24...24 V |
| Courant de service de dimensionnement le pour ac-4, 400 v | 25 A |
| Contacts auxiliaires, nombre de fermeurs | 1 |
| Contacts auxiliaires, nombre d'ouvreurs | 1 |
| Tension d'alimentation sous courant alternatif à 50 hz | 440...440 V |
| Tension d'alimentation sous courant alternatif à 60 hz | 440...440 V |
| Largeur | 55 mm |
| Hauteur | 122 mm |
| Profondeur | 120 mm |
| Product Carbon Footprint (CO2) | Déclaration du fournisseur |
| Poids avec emballage | 0,926 kg |
Produits de la même série que le produit consulté
Ce contacteur tripolaire peut-il être utilisé pour commander un moteur ?
Oui, c’est bien un contacteur prévu pour la commande de moteurs en triphasé dans une application de puissance compatible avec sa catégorie d’emploi. Il convient de vérifier que le moteur et l’installation sont bien dimensionnés pour l’usage prévu.
Comment raccorder les câbles principaux sur ce contacteur ?
Le raccordement des conducteurs principaux se fait par bornes à vis. Il faut serrer au couple recommandé par le fabricant et utiliser des conducteurs adaptés à la section et au mode de pose de l’installation.
Peut-on le monter directement sur un rail DIN ?
Non, ce modèle n’est pas prévu pour un montage direct sur rail. Il doit être installé selon le mode de fixation prévu pour la gamme, dans un coffret ou un tableau adapté.
Ce contacteur dispose-t-il de contacts auxiliaires pour la signalisation ou l’auto-maintien ?
Oui, il intègre des contacts auxiliaires utiles pour l’auto-maintien, la signalisation d’état ou les interverrouillages simples. Il faut néanmoins vérifier le câblage et la logique de commande avant mise en service.
À quoi faut-il faire attention avant la mise en service ?
Il faut vérifier la compatibilité de la tension de commande, le serrage des bornes, la présence des protections amont adaptées et le sens de câblage des phases. Une erreur de câblage ou un sous-dimensionnement peut provoquer un échauffement ou un dysfonctionnement.
Ce contacteur est-il adapté à un tableau de distribution ou d’appareillage modulaire ?
Oui, il peut être intégré dans un tableau électrique ou une armoire de distribution, à condition de respecter les conditions d’installation, l’espace de câblage et la ventilation nécessaires à l’équipement.
Notre équipe est là pour vous aider.
Avis clients
Vous devez être connecté pour publier un avis.

Avis
RéinitialiserIl n’y a pas encore d’avis.
