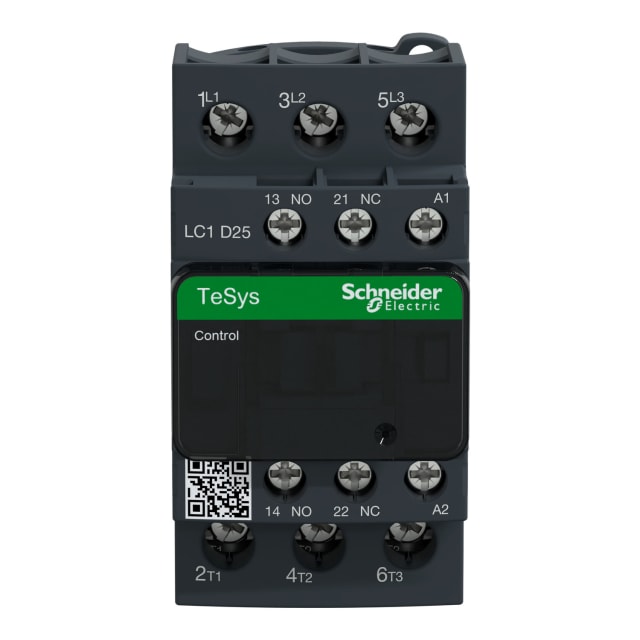

Contacteur triphasé 25A 3 pôles 220V AC LC1D25M7

Contacteur triphasé TeSys Deca 25A 3 pôles 220V AC LC1D25M7

Le contacteur triphasé LC1D25M7 de la série TeSys Deca est conçu pour la commande fiable des circuits de puissance, notamment en automatisme et en démarrage moteur. Avec ses 3 pôles fermants, sa bobine 220 V AC 50/60 Hz et son calibre 25 A en AC-3 à 400 V, il répond aux besoins des installations professionnelles qui recherchent un appareillage compact, robuste et simple à intégrer dans un tableau électrique.

Ce modèle est particulièrement adapté aux applications de commande de moteurs jusqu’à 11 kW à 400 V en AC-3, ainsi qu’aux usages de commutation de charges plus classiques en AC-1 jusqu’à 40 A à 400 V. Il constitue une solution pertinente pour piloter un départ moteur, une pompe, un ventilateur, une machine ou tout autre équipement nécessitant une mise sous tension répétée et maîtrisée.

Les atouts du contacteur LC1D25M7

• 3 pôles principaux fermants pour la commande de circuits triphasés.
• Bobine 220 V AC compatible 50 Hz et 60 Hz.
• Calibre 25 A en AC-3 et 40 A en AC-1 selon l’usage.
• Puissance moteur 11 kW à 400 V en catégorie AC-3.
• Contacts auxiliaires intégrés 1 NO + 1 NC pour le retour d’état, l’automaintien ou les interverrouillages.
• Raccordement par bornes à vis, pratique et fiable au câblage.
• Format compact avec seulement 45 mm de largeur.

Un contacteur pensé pour la commande moteur

Le LC1D25M7 est un contacteur de commande destiné à assurer des manœuvres fréquentes avec une bonne tenue dans le temps. En usage AC-3, il est dimensionné pour la coupure et l’établissement de circuits moteurs, ce qui en fait un composant clé dans un tableau de distribution ou une armoire d’automatisme.

Sa bobine en 220 V AC facilite l’intégration dans de nombreuses architectures de commande. Elle permet de piloter le contacteur à partir d’un circuit de commande adapté, sans avoir recours à une alimentation continue. C’est un choix cohérent pour des installations industrielles, tertiaires ou techniques où la fiabilité du câblage et la standardisation des composants comptent.

Une intégration simple dans le tableau électrique

Avec sa largeur de 45 mm, le contacteur prend peu de place dans l’armoire, ce qui aide à organiser proprement les départs, les protections et les automatismes. Ses dimensions compactes sont un avantage pour les tableaux où l’optimisation de l’encombrement est essentielle.

Le raccordement principal se fait par bornes à vis, une solution appréciée pour sa tenue mécanique et sa facilité de câblage. Les contacts auxiliaires 1 NO + 1 NC apportent une souplesse supplémentaire pour les fonctions de signalisation, d’auto-maintien ou de sécurisation de la commande.

Applications typiques

• Commande de moteurs triphasés.
• Démarrage et arrêt de pompes.
• Gestion de ventilateurs et groupes de ventilation.
• Automatismes de machines et équipements techniques.
• Circuits de puissance nécessitant une commande répétitive et durable.

Points de vigilance avant achat

Avant de commander ce contacteur, vérifiez bien la compatibilité de la tension de commande 220 V AC avec votre circuit de pilotage. Le modèle LC1D25M7 est une version précise de la gamme TeSys Deca : il convient donc de s’assurer que le calibre, le type de bobine et le nombre de pôles correspondent exactement à votre besoin.

Pour un usage moteur, tenez compte de la catégorie d’emploi. Ce contacteur est donné pour 25 A en AC-3 à 400 V, avec une puissance de 11 kW à 400 V. En AC-1, sa capacité monte à 40 A, mais les valeurs dépendent du type de charge à commander. Le bon dimensionnement reste indispensable pour garantir la durée de vie de l’appareil et la sécurité de l’installation.

Caractéristiques techniques essentielles

• Référence fabricant : LC1D25M7
• Référence commerciale : 3934023
• Série : TeSys Deca contactors
• Nombre de pôles principaux : 3
• Contacts principaux fermants : 3
• Contacts principaux ouvreurs : 0
• Courant AC-3 à 400 V : 25 A
• Courant AC-1 à 400 V : 40 A
• Puissance AC-3 à 400 V : 11 kW
• Puissance AC-4 à 400 V : 5,5 kW
• Courant AC-4 à 400 V : 12 A
• Tension de commande : 220 V AC
• Tension de commande AC 60 Hz : 220 V
• Tension sous courant alternatif : 440 V à 50/60 Hz
• Contacts auxiliaires : 1 NO + 1 NC
• Raccordement du câble principal : à vis
• Montage sur rail : non
• Dimensions : 45 x 85 x 92 mm

Pourquoi choisir ce contacteur triphasé ?

Le LC1D25M7 s’adresse aux professionnels et aux installateurs qui recherchent un contacteur de marque, compact et bien identifié pour une application triphasée. Sa série TeSys Deca est reconnue pour les usages de commande et de protection de la distribution électrique, avec une conception orientée fiabilité, continuité de service et facilité d’intégration dans les coffrets et tableaux.

En choisissant ce modèle, vous disposez d’un appareil adapté aux commandes courantes de moteurs et de charges industrielles, avec des caractéristiques claires pour éviter les erreurs de sélection. C’est une base solide pour un montage propre, durable et conforme aux besoins de l’installation.
