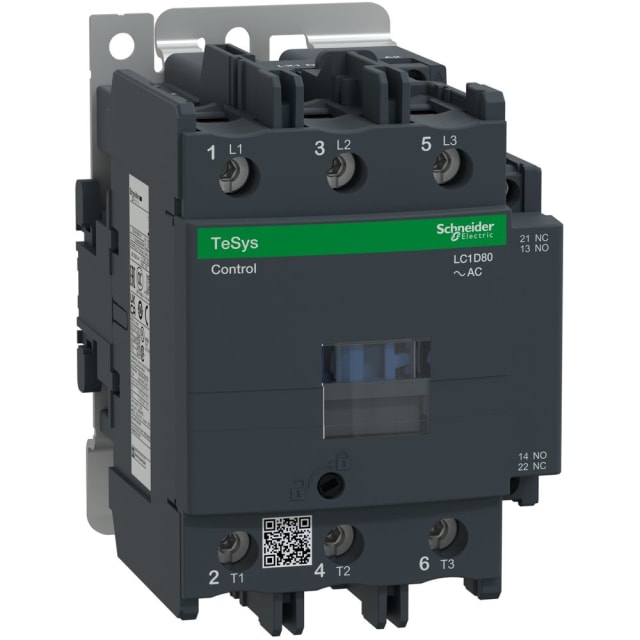

Contacteur triphasé 80A 24V AC 1NO 1NC LC1D80B7

Contacteur triphasé 80A 24V AC conçu pour la commande moteur

Le contacteur triphasé LC1D80B7 de la gamme TeSys Deca est pensé pour la commande de moteurs et de charges de puissance en environnement tertiaire et industriel. Sa configuration 3 pôles avec 3 contacts principaux à fermeture convient parfaitement aux circuits de commande nécessitant une coupure franche et une commutation nette. Avec un courant d’emploi de 80 A en AC-3 à 400 V et une puissance de service de 37 kW à 400 V, il répond aux besoins des armoires électriques alimentant des moteurs triphasés, équipements de ventilation, pompes, compresseurs ou ensembles techniques de process.

Bobine 24V AC 50/60 Hz pour intégration en circuit de commande

Ce modèle est équipé d’une bobine de commande 24 V AC en 50/60 Hz, un choix particulièrement adapté aux installations où la sécurité et la séparation entre puissance et commande sont recherchées. Cette tension de commande facilite son intégration dans de nombreux schémas d’automatisme, coffrets de distribution et tableaux de commande. Elle permet aussi une cohérence d’ensemble dans les installations utilisant déjà une commande basse tension alternative pour les relais, automatismes ou organes de pilotage.

Configuration 3 pôles avec contact auxiliaire 1NO 1NC intégré

Le LC1D80B7 associe ses 3 contacts de puissance à un bloc auxiliaire intégré 1NO + 1NC, pratique pour les fonctions de signalisation, d’auto-maintien ou de report d’état. Cette configuration évite l’ajout immédiat d’accessoires dans de nombreuses applications standards et simplifie le câblage du circuit de commande. Le contact auxiliaire inverseur intégré apporte une solution efficace pour piloter un voyant, remonter une information vers un automate ou réaliser une logique de commande compacte dans le tableau électrique.

Capacité de commutation adaptée aux charges exigeantes

Au-delà de son calibre en AC-3, ce contacteur Schneider Electric prend en charge un courant de 125 A en AC-1 à 400 V, ce qui le rend également pertinent pour certaines charges non inductives ou faiblement inductives. Pour les applications plus sévères, sa capacité indiquée en AC-4 permet d’orienter le choix lorsqu’il s’agit de manœuvres plus contraignantes comme les démarrages répétés, l’inching ou certaines commandes de moteurs spécifiques. Cette polyvalence technique aide à sélectionner un appareillage cohérent avec le régime réel d’exploitation de l’installation.

Raccordement à vis pour un câblage net et maîtrisé

Le raccordement principal par bornes à vis permet une connexion simple, stable et adaptée aux habitudes de câblage en armoire. Ce type de connexion est apprécié pour les opérations d’installation, de maintenance et de resserrage lors des contrôles périodiques. Dans un tableau de distribution ou une armoire de commande, ce format favorise une mise en œuvre claire des départs de puissance et un repérage efficace des conducteurs. Il constitue un choix pertinent pour les intégrateurs et électriciens recherchant une solution de contacteur de puissance facile à implanter.

Format robuste pour montage en armoire et tableau électrique

Avec des dimensions de 85 mm de largeur, 127 mm de hauteur et 130 mm de profondeur, ce contacteur de puissance trouve naturellement sa place dans les coffrets et armoires nécessitant un appareillage dimensionné pour des intensités élevées. Son gabarit permet de l’intégrer dans des ensembles de commande moteur où l’accessibilité au câblage, la lisibilité du montage et la gestion de l’encombrement sont essentielles. Il convient particulièrement aux réalisations soignées où chaque composant doit rester facilement identifiable et accessible.

Un choix pertinent pour les tableaux de distribution et automatismes

Ce contacteur TeSys Deca 80A 24V AC répond aux besoins des professionnels recherchant un appareillage de commande triphasé pour moteur, compatible avec les usages classiques de distribution, de pilotage et d’automatisme. Sa combinaison entre calibre de puissance, bobine 24 V AC et auxiliaires intégrés en fait une solution adaptée aux départs moteurs, aux équipements CVC, aux machines et aux ensembles techniques nécessitant une commande électromécanique précise. Pour une sélection sans erreur, il s’adresse aux projets où la cohérence entre intensité, tension de commande, nombre de pôles et logique auxiliaire est déterminante.
