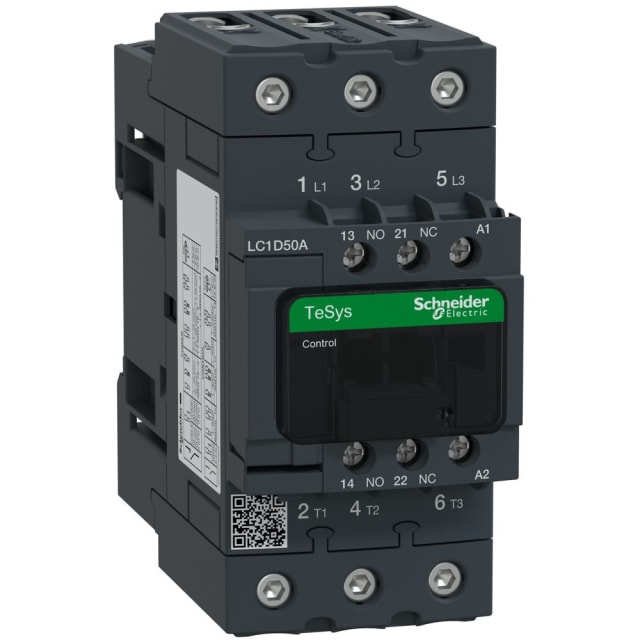

Contacteur tripolaire 50A bobine 48V AC LC1D50AE7

Contacteur tripolaire 50A pour commande de moteurs et charges de puissance

Ce contacteur tripolaire TeSys Deca est conçu pour la commande de circuits de puissance en environnement tertiaire et industriel. Sa configuration 3 pôles avec 3 contacts principaux à fermeture permet de piloter efficacement des moteurs et autres charges, avec un courant assigné de 50 A en AC-3 jusqu’à 440 V. Il convient particulièrement aux applications de démarrage et de coupure de moteurs asynchrones, ainsi qu’aux installations nécessitant un appareillage compact et clairement dimensionné.

Bobine 48 V AC 50/60 Hz adaptée aux circuits de commande en courant alternatif

Cette version est équipée d’une bobine de commande 48 V AC en 50/60 Hz, ce qui facilite son intégration dans les armoires et coffrets où la tension de commande est déjà normalisée à ce niveau. Ce choix est pertinent pour les automatismes, machines et tableaux électriques qui demandent une séparation nette entre circuit de commande et circuit de puissance. La commande en courant alternatif simplifie aussi le raccordement dans de nombreux montages classiques de contacteurs.

Pouvoir de coupure et capacité moteur jusqu’à 22 kW à 400 V

Pour les applications moteur, ce modèle atteint 50 A en catégorie AC-3 à 400 V et permet la commande de puissances jusqu’à 22 kW à 400 V. Il peut également être utilisé en AC-1 jusqu’à 80 A pour des charges moins inductives, et en AC-4 selon les besoins de manœuvres plus contraignantes. Ce positionnement en fait un contacteur adapté aux départs moteurs de puissance intermédiaire à soutenue, avec une vraie polyvalence dans les tableaux de distribution et de commande.

Contacts auxiliaires intégrés pour retour d’état et logique de commande

Le produit intègre d’origine 1 contact auxiliaire NO et 1 contact auxiliaire NC. Cette présence en façade simplifie la réalisation des fonctions de maintien, de report d’information, d’interverrouillage logique ou de signalisation dans un schéma de commande. Pour l’installateur comme pour le tableautier, cela permet de limiter l’ajout immédiat d’accessoires sur les montages standards et d’obtenir un câblage plus direct des automatismes.

Raccordement à vis pour une intégration simple dans l’armoire électrique

Le raccordement principal s’effectue par bornes à vis, une solution appréciée pour le câblage de conducteurs de puissance dans les ensembles de commande moteur. Ce type de connexion favorise une mise en œuvre nette et lisible lors du montage en coffret. Le format reste compact pour sa catégorie, avec une largeur de 55 mm, une hauteur de 122 mm et une profondeur de 120 mm, ce qui aide à optimiser l’implantation dans les armoires électriques lorsque l’espace disponible doit être maîtrisé.

Format TeSys Deca pensé pour les tableaux de commande et protections associées

Issu de la gamme TeSys Deca, ce contacteur s’intègre naturellement dans les ensembles de commande moteur, aux côtés des relais thermiques, protections amont et accessoires de tableau compatibles. Il répond aux besoins courants de constitution de départs moteurs cohérents, que ce soit pour des équipements de ventilation, pompage, convoyage, compression ou machines spéciales. Son calibre et sa configuration en 3P en font un choix pertinent pour les professionnels recherchant une solution nette pour la coupure et la commande électromécanique.

Un choix précis pour éviter les erreurs de tension de commande

Dans le choix d’un contacteur, la tension de bobine est un point déterminant. Cette version en 48 V AC doit être retenue lorsque le circuit de commande fonctionne bien en courant alternatif à cette tension. Elle se distingue donc clairement des variantes proches disponibles dans d’autres tensions de bobine. Pour un remplacement ou une création de tableau, ce modèle permet de conserver une cohérence de commande tout en répondant à un besoin de 3 pôles, 50 A, avec contacts auxiliaires intégrés.
