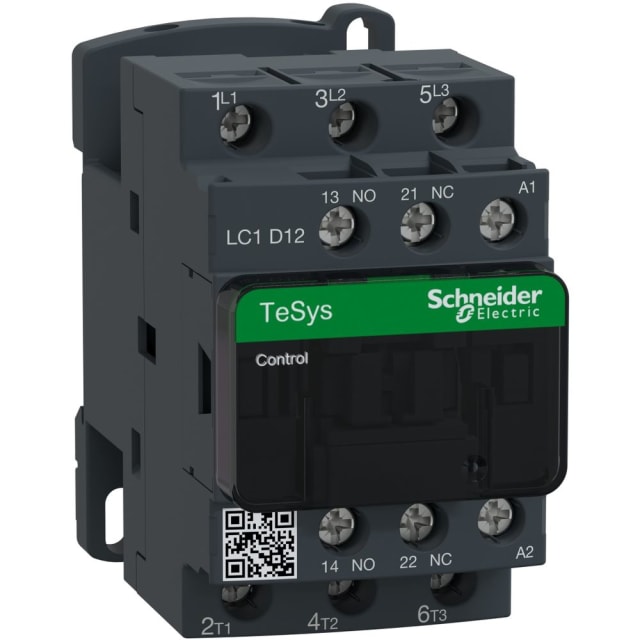

Contacteur triphasé 12A 3P 1NO 1NC 110V AC LC1D12F7

Contacteur triphasé 12A pour commande moteur en AC-3 jusqu’à 5,5 kW

Ce contacteur triphasé TeSys Deca est conçu pour la commande de moteurs et de charges de puissance en environnement tertiaire et industriel. Sa configuration 3 pôles avec 3 contacts principaux NO permet la mise sous tension de circuits triphasés jusqu’à 12 A en AC-3 à 400 V, avec une puissance moteur admissible de 5,5 kW. En AC-1, il accepte jusqu’à 25 A, ce qui le rend également adapté à des charges moins inductives selon l’application.

Bobine de commande 110 V AC 50/60 Hz pour intégration en armoire

Équipé d’une bobine de commande 110 V AC en 50/60 Hz, ce modèle s’intègre dans les circuits de commande nécessitant cette tension spécifique sans ajout d’interface complémentaire. Cette caractéristique facilite son emploi dans les armoires électriques, les automatismes de démarrage moteur, les ensembles de distribution et les commandes d’équipements où la cohérence de tension de pilotage est un point clé.

Configuration 3P avec 1 contact auxiliaire NO et 1 contact auxiliaire NC

En plus de ses 3 contacts de puissance à fermeture, ce contacteur dispose d’un bloc auxiliaire intégré 1 NO + 1 NC. Cette combinaison est particulièrement utile pour le report d’état, l’auto-maintien, les interverrouillages électriques ou la remontée d’information dans un circuit de commande. Pour l’électricien comme pour l’intégrateur, cela permet de gagner du temps au câblage et de limiter l’ajout d’accessoires pour les fonctions de base les plus courantes.

Raccordement à vis pour un câblage net et maîtrisé

Le raccordement principal par bornes à vis convient aux installations où l’on recherche une connexion claire, accessible et adaptée aux opérations de câblage en tableau. Ce type de connexion est apprécié pour les montages de contacteurs dans les coffrets et armoires, notamment lorsque la lisibilité des départs et la tenue du serrage font partie des exigences de l’installation. Le format compact de 45 mm de largeur aide aussi à optimiser l’encombrement sur panneau ou dans les ensembles de commande.

Format compact pour tableaux, coffrets et ensembles de commande

Avec des dimensions de 45 mm de largeur, 77 mm de hauteur et 86 mm de profondeur, ce contacteur trouve facilement sa place dans les tableaux électriques, coffrets de distribution et armoires de pilotage. Son gabarit est bien adapté aux montages où l’espace est compté, tout en conservant une capacité de coupure cohérente pour des applications moteur classiques. Il peut ainsi répondre aux besoins de commande de pompes, ventilateurs, compresseurs, machines et auxiliaires triphasés.

Adapté aux applications moteur avec usages AC-3 et AC-4

Ce modèle est prévu pour les usages de commutation moteur avec un courant assigné de 12 A en AC-3 à 400 V et une puissance de service de 5,5 kW. Il présente également des données dédiées aux applications AC-4, avec 7,5 A à 400 V et 3 kW, ce qui permet d’évaluer plus précisément sa compatibilité dans les commandes impliquant des manœuvres plus sévères. Cette lecture des performances aide à sélectionner un contacteur cohérent avec le régime réel d’exploitation, plutôt que de se limiter à une valeur nominale générique.

Un choix précis pour remplacer ou équiper un départ moteur TeSys Deca

Ce contacteur de la gamme TeSys Deca répond aux besoins des professionnels qui recherchent un appareil de commande triphasé 12 A avec bobine 110 V AC et auxiliaires intégrés. Il convient aussi bien pour un remplacement à l’identique que pour une intégration dans une nouvelle armoire, à condition de respecter les caractéristiques de tension de commande, le type de charge et le calibre de l’application. Son positionnement technique en fait une solution pertinente pour les départs moteurs compacts et les circuits de commande de puissance nécessitant une configuration claire et immédiatement exploitable.
