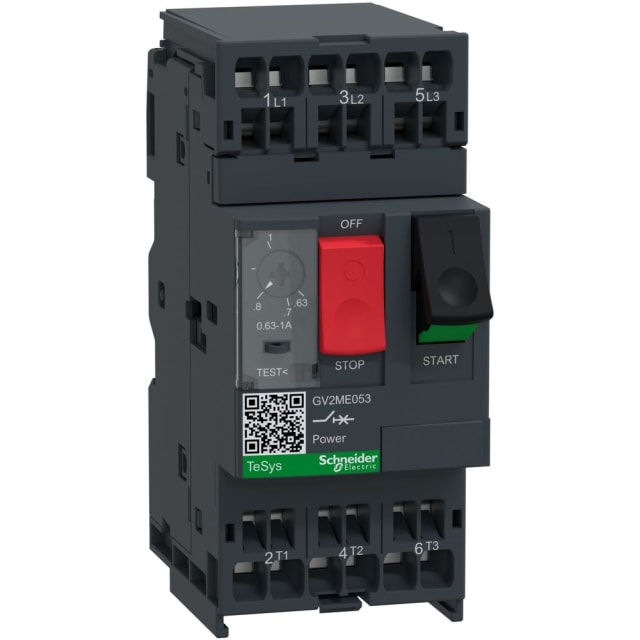

Disjoncteur moteur magnéto-thermique 0,63-1A 3P GV2ME053

Protection magnéto-thermique dédiée aux petits moteurs triphasés

Ce disjoncteur moteur magnéto-thermique 3 pôles est conçu pour la protection et la commande de moteurs triphasés de faible puissance. Sa plage de réglage thermique de 0,63 à 1 A permet d’ajuster précisément la protection contre les surcharges selon le courant nominal du moteur, tout en assurant un déclenchement magnétique rapide en cas de court-circuit. Il convient particulièrement aux départs moteurs où l’on recherche une protection compacte, lisible et simple à intégrer dans une armoire ou un coffret.

Réglage précis du courant pour une protection mieux adaptée

Le calibre réglable de 0,63 à 1 A facilite l’adaptation au moteur réellement installé, sans surdimensionnement inutile. Cette finesse de réglage aide à mieux protéger les enroulements contre les échauffements dus aux surcharges prolongées. L’appareil intègre une protection thermique ainsi qu’une sensibilité aux chutes de phase, un point important pour limiter les risques liés à un fonctionnement anormal d’un moteur triphasé.

Pouvoir de coupure élevé pour les environnements exigeants

Avec un pouvoir de coupure Icu pouvant atteindre 100 kA à 400 V en courant alternatif, ce disjoncteur moteur répond aux installations où le niveau de court-circuit présumé impose une protection robuste. Son déclencheur instantané est donné pour 13 A, ce qui permet une réaction rapide face aux défauts francs. Cette combinaison thermique et magnétique en fait une solution adaptée à la protection de départs moteurs dans les tableaux de distribution et les ensembles de commande.

Format compact pour coffrets, tableaux et armoires électriques

Son encombrement réduit, avec une largeur de 44,5 mm, une hauteur de 89 mm et une profondeur de 78,2 mm, permet une intégration propre dans les tableaux électriques où la place disponible est comptée. Ce format compact est intéressant pour les applications industrielles, tertiaires ou techniques nécessitant une protection moteur dédiée sans alourdir l’implantation. L’indice de protection IP20 correspond à une installation en enveloppe adaptée, comme un coffret ou une armoire.

Commande par poussoirs pour une utilisation directe et lisible

L’appareil est équipé d’une commande par poussoirs, pratique pour les opérations de mise en service et d’arrêt directement sur la façade. Cette exécution favorise une lecture claire de la fonction et une manipulation simple lors des interventions de maintenance ou des opérations de test. Le produit est livré sous forme d’appareil complet en boîtier, ce qui facilite son intégration dans une chaîne de protection moteur cohérente.

Raccordement à ressort à cage pour un câblage efficace

Le raccordement principal par bornes à ressort à cage apporte une solution adaptée aux installations recherchant un câblage rapide et net. Ce type de connexion convient bien aux environnements de montage répétitif ou aux armoires où la régularité de serrage est importante. Sur un départ moteur, cela contribue à simplifier l’insertion des conducteurs tout en conservant une implantation compacte au niveau de l’appareillage.

Compatible avec les applications moteur jusqu’à 690 V

Ce modèle est prévu pour une tension assignée d’utilisation jusqu’à 690 V et pour l’emploi en catégorie AC-3. Il peut être utilisé pour des moteurs de petite puissance, avec des valeurs indicatives de 0,18 kW à 230 V AC-3 et 0,37 kW à 400 V AC-3. Il constitue ainsi un choix pertinent pour protéger des moteurs auxiliaires, petits convoyeurs, ventilateurs, pompes légères ou autres entraînements triphasés nécessitant une protection moteur spécifique et correctement dimensionnée.
