Disjoncteur moteur magnétique triphasé 25A 3P GV2L22

Protection magnétique dédiée aux moteurs triphasés jusqu’à 25 A

Ce disjoncteur moteur magnétique triphasé 25 A 3P TeSys Deca est conçu pour la protection des départs moteurs lorsque l’objectif principal est de sécuriser efficacement le circuit contre les courts-circuits. Son déclenchement magnétique non différé est calibré à 25 A, avec un seuil de déclenchement élevé adapté aux appels de courant au démarrage des moteurs. Cette configuration convient particulièrement aux applications moteur triphasé jusqu’à 11 kW sous 400 V, tout en conservant une exploitation claire et lisible dans les armoires de commande et de distribution.

Un format 3 pôles adapté aux environnements de commande moteur

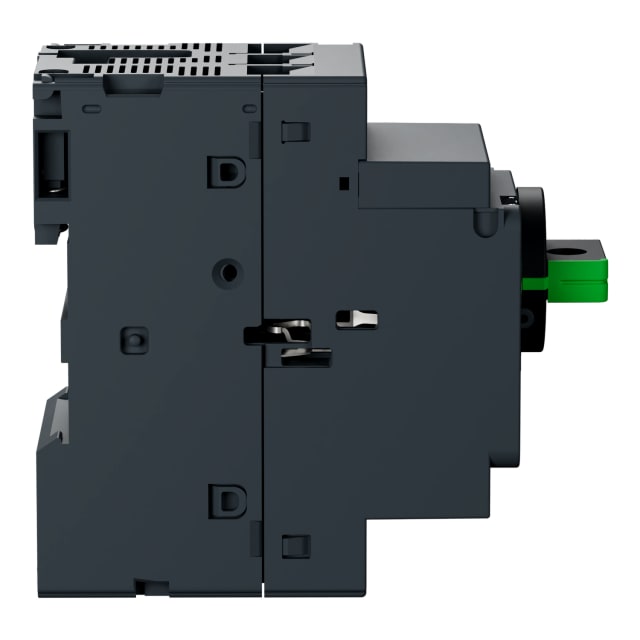

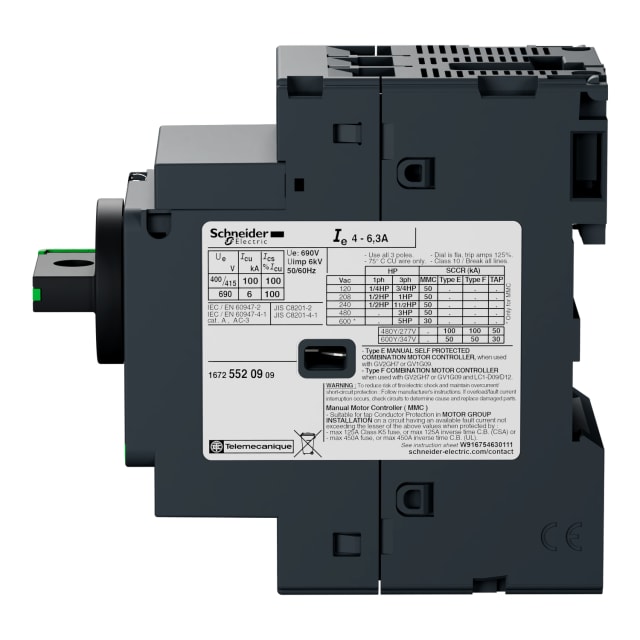

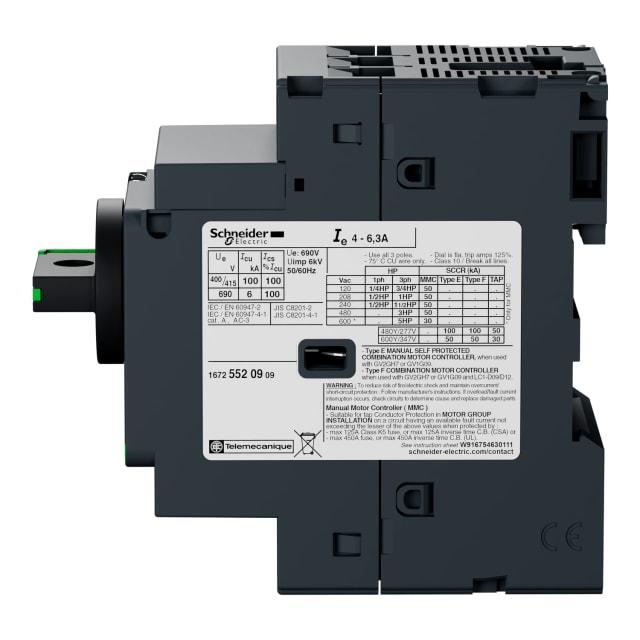

Avec sa conception 3 pôles, cet appareil s’intègre naturellement sur les circuits moteurs triphasés. Il se présente sous forme d’appareil complet en boîtier, avec commande par bouton rotatif en face avant pour une manœuvre simple et directe. Sa sensibilité aux chutes de phase constitue un point important pour les installations où la continuité et la surveillance du départ moteur doivent être prises au sérieux. Ce type d’architecture est recherché dans les tableaux électriques industriels, les machines, les équipements techniques et les coffrets de protection dédiés au pilotage moteur.

Pouvoir de coupure élevé pour une protection en amont robuste

Ce modèle se distingue par un pouvoir de coupure élevé, avec une valeur Icu de 50 kA à 400 V en courant alternatif. Ce niveau de performance permet de répondre aux besoins des installations où le niveau de défaut présumé impose un appareil capable d’interrompre des courants de court-circuit importants. Pour l’intégrateur comme pour le mainteneur, cela apporte une solution cohérente dans les ensembles de protection électrique spécifiques, notamment lorsque le départ moteur est exposé à des contraintes électriques significatives.

Connexion à vis pour un câblage net et maîtrisé

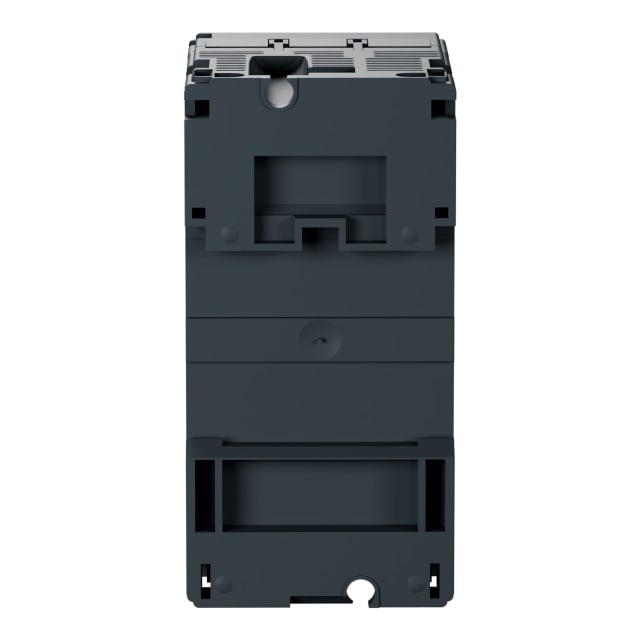

Le raccordement principal s’effectue par bornes à vis, une solution appréciée pour obtenir un serrage franc et un câblage propre dans les tableaux et coffrets. Ce mode de connexion facilite la mise en œuvre lors de l’installation comme lors des opérations de maintenance. Son gabarit compact, avec une largeur de 45 mm, une hauteur de 89 mm et une profondeur de 97 mm, permet une implantation rationnelle dans les enveloppes où l’espace disponible doit être optimisé sans compromettre l’accessibilité des conducteurs et de la commande.

À associer avec un relais thermique pour une protection moteur complète

Ce disjoncteur moteur fonctionne avec une technologie de déclenchement magnétique et ne dispose pas de protection thermique intégrée. Il est donc particulièrement pertinent dans les montages où la protection contre les surcharges est confiée à un relais thermique séparé. Cette approche permet de constituer une protection moteur complète et adaptée au besoin réel de l’installation, tout en conservant une grande souplesse de configuration sur les départs moteurs triphasés.

Compatible avec les usages en tableaux, protections et distribution électrique

Grâce à sa tension de service nominale jusqu’à 690 V et à sa puissance assignée de 5,5 kW sous 230 V AC-3 et 11 kW sous 400 V AC-3, ce disjoncteur moteur magnétique trouve sa place dans de nombreux ensembles de commande et de distribution électrique. Il répond aux besoins des professionnels recherchant un appareillage clair à sélectionner pour la protection spécifique des moteurs, sans suréquipement inutile. Son indice de protection IP20 le destine à une intégration en enveloppe ou armoire, dans un environnement maîtrisé conforme aux pratiques de câblage des tableaux électriques.

Une solution précise pour les départs moteurs de la gamme TeSys Deca

Issu de la série TeSys Deca, ce disjoncteur moteur magnétique 25 A 3P répond à une logique de choix simple : protéger un moteur triphasé avec un appareil compact, lisible et orienté court-circuit, tout en laissant la possibilité de construire un départ moteur sur mesure avec les accessoires et organes de protection complémentaires adaptés. Pour un bureau d’études, un tableautier ou un installateur, c’est une référence pertinente lorsque l’on recherche un disjoncteur moteur triphasé 25 A à commande rotative, capable de s’intégrer proprement dans une architecture de protection électrique technique.
