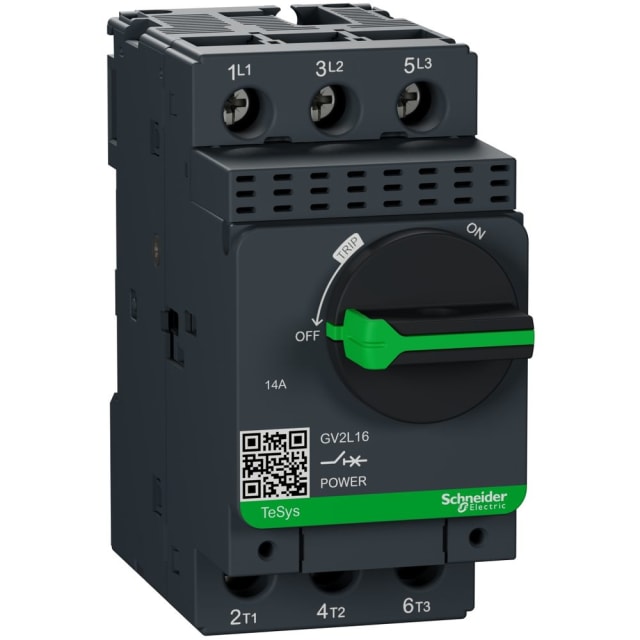

Disjoncteur moteur magnétique triphasé 14A 3P GV2L16

Disjoncteur moteur magnétique triphasé conçu pour la protection des départs moteur

Le disjoncteur moteur magnétique triphasé 14A 3P GV2L16 est destiné aux applications moteur triphasé nécessitant une protection spécifique contre les courts-circuits. Il convient aux départs moteurs jusqu’à 5,5 kW sous 400 V en AC-3 et 3 kW sous 230 V. Son déclenchement magnétique en fait une solution adaptée lorsque la protection thermique est gérée séparément dans l’installation, notamment dans les ensembles de commande moteur où l’on recherche une protection ciblée, compacte et simple à intégrer.

Déclenchement magnétique 14 A pour une réponse adaptée aux circuits moteur

Ce modèle fonctionne avec une technique de déclenchement magnétique et un calibre de 14 A. Il est conçu pour réagir rapidement en cas de défaut de court-circuit sur une ligne moteur, tout en conservant une architecture claire pour les montages où le relais thermique est ajouté séparément. Cette configuration est particulièrement pertinente pour les applications techniques qui exigent une sélectivité fonctionnelle entre protection contre les surintensités de court-circuit et gestion de la surcharge moteur.

Pouvoir de coupure élevé pour les environnements de distribution exigeants

Avec un pouvoir de coupure Icu de 50 kA à 400 V en courant alternatif, ce disjoncteur moteur GV2L16 répond aux besoins des tableaux et coffrets soumis à des niveaux de défaut potentiellement élevés. Cette capacité de coupure apporte une réponse adaptée aux installations industrielles, tertiaires techniques et armoires de commande dans lesquelles la tenue aux courts-circuits constitue un critère de choix essentiel. Sa tension de service nominale peut atteindre 690 V, ce qui élargit son champ d’intégration dans de nombreux schémas de commande et de protection moteur.

Format 3 pôles compact pour intégration en coffret et armoire

Sa conception en appareil complet dans un boîtier 3 pôles facilite son implantation dans les ensembles de distribution et de commande. Avec un encombrement de 45 mm de largeur, 89 mm de hauteur et 97 mm de profondeur, il s’intègre facilement dans les espaces contraints. Son indice de protection IP20 le destine à une installation à l’intérieur d’un coffret ou d’une armoire adaptée, où il contribue à maintenir une architecture de câblage lisible et rationnelle.

Commande par bouton rotatif pour une exploitation claire au quotidien

Le GV2L16 est équipé d’un bouton rotatif qui simplifie les manœuvres de commande et de coupure sur le départ moteur. Ce mode de commande est apprécié dans les tableaux électriques et armoires machine pour sa lecture immédiate de l’état de l’appareil et son usage pratique en façade. Dans une logique d’exploitation et de maintenance, cette commande favorise des interventions plus directes sur les circuits concernés, sans complexifier l’ergonomie de l’ensemble.

Raccordement à vis pour un câblage précis et stable

Le raccordement principal s’effectue par bornes à vis, un choix adapté aux environnements où l’on recherche un serrage net et un câblage maîtrisé. Ce type de connexion facilite l’intégration sur conducteurs préparés dans les armoires et départs moteurs, tout en restant cohérent avec les habitudes de câblage des installateurs et tableautiers. Pour les projets de rénovation comme pour les réalisations neuves, ce mode de raccordement contribue à une mise en œuvre propre et structurée.

Solution pertinente pour départ moteur avec relais thermique séparé

Ce disjoncteur moteur magnétique ne dispose pas de protection thermique intégrée ni de contact auxiliaire intégré. Il est donc particulièrement indiqué pour les configurations où la fonction surcharge doit être assurée par un relais thermique dédié, monté en complément. Il est également sensible aux chutes de phase, un point important pour la protection des moteurs triphasés dans les applications où la continuité et l’équilibre d’alimentation doivent être surveillés avec attention.

Un choix technique adapté à la gamme TeSys Deca pour la commande moteur

Issu de la série TeSys Deca, ce disjoncteur moteur 3P 14A s’adresse aux professionnels qui recherchent un appareil cohérent avec les architectures de commande moteur compactes et lisibles. Il trouve naturellement sa place dans les tableaux de protection électrique spécifiques, les armoires de distribution technique et les ensembles de commande de machines. Pour l’acheteur, il constitue une réponse claire lorsqu’il faut protéger un moteur triphasé avec un appareil magnétique dédié, à fort pouvoir de coupure et au format compact.
