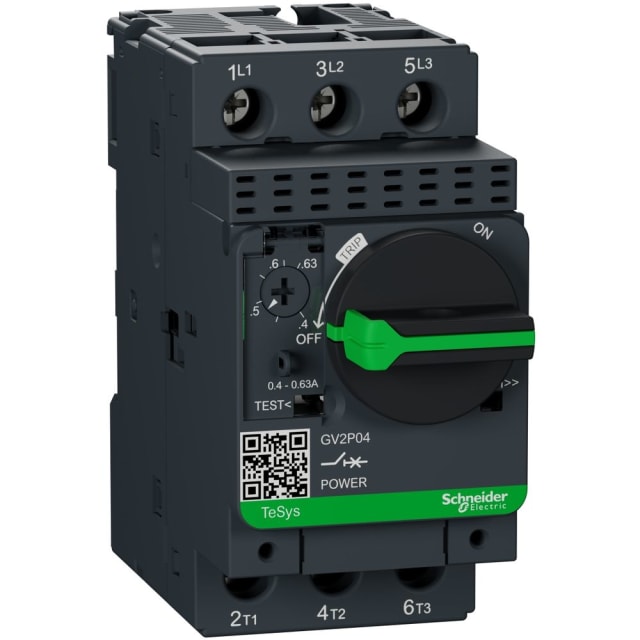

Disjoncteur moteur magnéto-thermique 3P 0,4-0,63A GV2P04

Protection magnéto-thermique précise pour petits moteurs triphasés

Le disjoncteur moteur magnéto-thermique 3P 0,4-0,63A GV2P04 est conçu pour la protection et la commande manuelle des moteurs triphasés de faible puissance. Sa plage de réglage thermique de 0,4 à 0,63 A permet d’adapter finement la protection à l’intensité nominale du moteur afin de limiter les déclenchements inadaptés tout en assurant une protection efficace contre les surcharges. Cette version 3 pôles convient particulièrement aux applications de motorisation compactes en armoire, coffret ou tableau de distribution.

Protection contre les surcharges et les courts-circuits dans un seul appareil

Ce modèle associe un déclenchement thermique pour les surcharges et un déclenchement magnétique instantané pour les courts-circuits. Le seuil de déclenchement magnétique non différé de 8 A permet une coupure rapide en cas de défaut important, tandis que la protection thermique suit le comportement du moteur en exploitation normale. L’appareil est également sensible aux chutes de phase, un point important pour mieux préserver les moteurs triphasés en cas de fonctionnement déséquilibré.

Adapté aux moteurs de petite puissance en AC-3

Le GV2P04 est adapté aux applications moteur de petite puissance, avec une puissance de service de 0,09 kW à 230 V en AC-3 et jusqu’à 0,18 kW à 400 V. Il s’intègre naturellement dans les départs moteurs où la compacité, la lisibilité du réglage et la protection spécifique du moteur sont recherchées. Sa tension de service nominale peut aller jusqu’à 690 V, ce qui facilite son utilisation dans des ensembles de commande et de protection pour différentes architectures d’installation.

Format compact pour coffret et tableau électrique

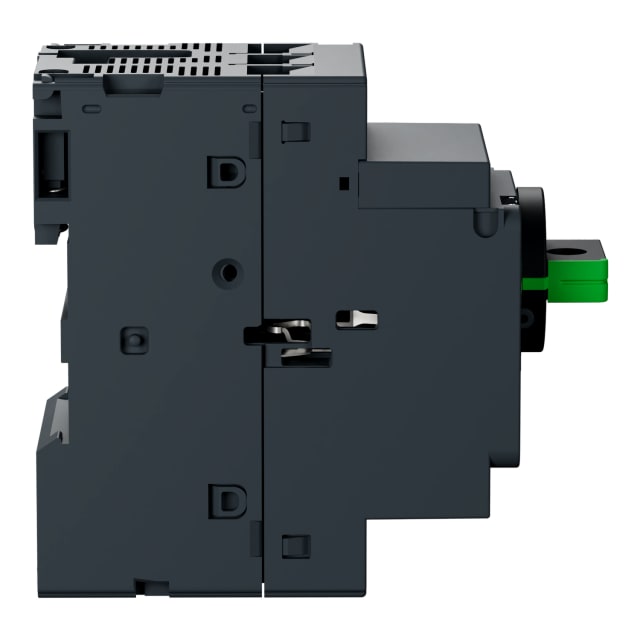

Avec un encombrement maîtrisé de 44,5 mm de large, 89 mm de haut et 97 mm de profondeur, ce disjoncteur moteur trouve facilement sa place dans les coffrets et tableaux électriques. Son format en boîtier complet simplifie l’intégration dans un départ moteur propre et ordonné. La commande par bouton rotatif rend la manœuvre claire et directe pour la mise en marche, l’arrêt ou le réarmement après déclenchement.

Raccordement à vis pour un câblage net et sécurisé

Le raccordement principal par bornes à vis convient aux montages où l’on recherche un serrage franc et un câblage stable dans le temps. Ce type de connexion est particulièrement apprécié dans les armoires de commande et les tableaux de distribution où la clarté du repérage et la tenue mécanique du raccordement comptent autant que la compacit&eacute. L’absence de contact auxiliaire intégré ou de déclencheur à sous-tension intégré permet de partir sur une base simple pour les montages qui n’ont pas besoin de fonctions additionnelles embarquées.

Pouvoir de coupure élevé pour une protection moteur exigeante

Ce disjoncteur moteur dispose d’un pouvoir de coupure assigné Icu de 100 kA à 400 V en courant alternatif, ce qui en fait une solution adaptée aux environnements où le niveau de court-circuit présumé impose un appareillage de protection moteur performant. Cette caractéristique aide à sécuriser le départ moteur tout en conservant un appareil compact, pensé pour les besoins réels de la distribution et de la commande de petits moteurs.

Un choix pertinent pour les ensembles de protection moteur TeSys Deca

Issu de la série TeSys Deca, le GV2P04 s’adresse aux professionnels qui recherchent un disjoncteur moteur 3P simple à sélectionner, lisible à régler et facile à intégrer dans une logique de protection dédiée au moteur. Sa protection thermique, sa sensibilité à la perte de phase, son format compact et sa commande rotative en font une solution cohérente pour les petites motorisations industrielles et tertiaires, lorsque l’objectif est d’obtenir une protection moteur claire, compacte et adaptée à une intensité de 0,4 à 0,63 A.
